| 起源の場所 | 日本 |
| ブランド名 | FANUC |
| 証明 | CE ROHS |
| モデル番号 | A20B-2001-0700 |
部品番号: A20B-2001-0700
メーカー: FANUC株式会社 (日本)
製品タイプ: モーター基板 / サーボドライバ回路基板
代替参照: A16B-2202-0440 / A350-2001-T704/01
ステータス: メーカー製造中止

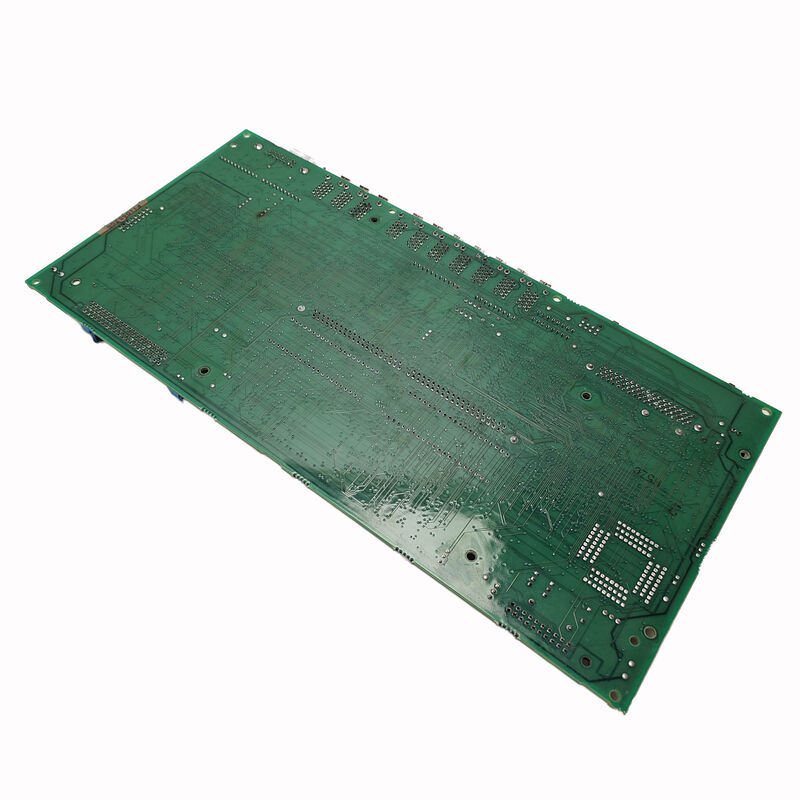

A20B-2001-0700は、FANUCサーボドライブシステム内で使用されるサーボドライバ回路基板です。FANUCの用語ではモーター基板とも呼ばれます。
これはドライバ回路基板として分類され、サーボモーターのパワーステージを駆動するスイッチング信号を生成および制御する役割を担うコンポーネントです。これは、電流レベルで軸の動きを直接制御する電子機器です。
FANUCサーボアンプのアーキテクチャでは、サーボドライブシステムは明確に区別された機能レイヤーに分かれています。
CNCコントローラが位置および速度コマンドを送信します。
サーボアンプモジュールはこれらのコマンドを受信し、モーター巻線を通じて電流制御を実行します。サーボアンプ内部では、ドライバ回路基板は制御ロジックとパワートランジスタステージ間のインターフェースとなります。A20B-2001-0700はこのレイヤーに位置します。
この基板は製造中止となっており、代替参照番号としてA16B-2202-0440およびA350-2001-T704/01があります。これらはいずれも、同じコンポーネントを参照する機械ドキュメント、サービス記録、または古いFANUC部品リストに記載されている可能性があります。
調達時には、3つの参照すべてに対して基板を確認してください。
| パラメータ | 値 |
|---|---|
| 部品番号 | A20B-2001-0700 |
| メーカー | FANUC株式会社 |
| 製品タイプ | モーター基板 / サーボドライバ回路基板 |
| 基板シリーズ | A20B-2001 |
| 代替部品番号 | A16B-2202-0440、A350-2001-T704/01 |
| 機能 | サーボドライブ回路 — スイッチング信号生成 |
| 生産状況 | メーカー製造中止 |
| 原産国 | 日本 |
| 動作温度 | 0 – 55℃ |
| 保管温度 | −20 – 60℃ |
| 湿度 | 75% RH以下 (結露なきこと) |
| 利用可能な状態 | 新品 (余剰品) / 再整備品 / 修理品 |
FANUCドライブシステムにおけるサーボモーターはACモーターです。これを制御するには、DCバス電圧を、コマンドされた速度とトルクでモーターを回転させる、正確に整形された三相AC出力に変換する必要があります。
サーボアンプのパワートランジスタがこの変換を実行します。
ドライバ回路基板は、これらのトランジスタにいつ、どのようなタイミングで、どのようなパターンでスイッチングするかを指示するものです。
スイッチング信号を誤ると、モーターは正しく回転しません。
それらを大きく誤ると — タイミングが間違っている、トランジスタを適切なタイミングでオフにできない — 結果としてシュートスルー障害が発生します。これはDCバス全体に直接的な短絡状態を引き起こし、パワーステージを瞬時に破壊します。
したがって、ドライバ回路はアンプにおけるパフォーマンスコンポーネントと保護コンポーネントの両方です。
制御アルゴリズムを実行し、即時のトランジスタシャットダウンを必要とする障害を監視します。
A20B-2001-0700は、特定のサーボアンプアプリケーション内でこれらの機能を実行します。その回路設計は、設計されたサーボアンプのパワートランジスタとゲートドライブ要件に適合しています。
3つの番号が同じ基板を参照しています: A20B-2001-0700、A16B-2202-0440、およびA350-2001-T704/01。これはFANUCサーボコンポーネントではよくある状況です。FANUCの部品番号システムでは、単独のPCBとして、アセンブリの一部として、または古い仕様改訂の下で注文される方法によって、同じ物理基板に異なる番号が割り当てられることがあります。
機械のサービスドキュメントにこれらの番号のいずれかが表示され、サプライヤーが別の番号で基板をリストしている場合、購入を進める前に3つの番号すべてが同じ物理コンポーネントに解決されることを確認してください。部分的な番号の一致に基づく誤った識別は、サーボシステム修理で誤った部品が注文される一般的な原因です。
サーボドライバ回路基板は通常、いくつかの方法で故障します。持続的な高電流動作による熱ストレスは、ゲートドライブ回路とオプトカプラを時間とともに劣化させます。
単一の過電流イベント — モーター障害、機械的なジャム、または不可能な動きをコマンドするプログラミングエラー — は、パワートランジスタを必ずしも破壊することなく、ドライバ基板上のゲートドライブ回路またはフィードバック要素を破壊する可能性があります。
サーボ軸がモーターまたはエンコーダーではなくドライブ回路を指すアラーム — 過電流、IPM障害、ドライバ障害アラーム — を示す場合、パワーステージとモーターがチェックされた後、ドライバ回路基板が主要な候補となります。
この種の基板障害は通常、ランダムな断続的な障害ではなく、同じ動作条件下で一貫したアラームを生成します。
A20B-2001-0700を交換する前に、元の障害の原因が理解されていることを確認してください。
短絡したパワートランジスタステージを持つアンプにドライバ回路基板を取り付けると、次回の電源投入時に破壊されます。
交換部品を取り付ける前に、根本原因を解決する必要があります。
Q1: サーボ軸が高速で一貫してIPM障害アラームが発生します。最初にA20B-2001-0700を交換すべきですか？
まずパワーステージを確認せずに。IPM (インテリジェントパワーモジュール) 障害アラームは、IPMが過電流または過熱状態を検出したことを示します。ドライバ回路基板はゲート信号を送信しますが、IPM自体が監視および保護します。ドライバ基板が故障していると結論付ける前に、DCバス電圧を測定し、モーター絶縁抵抗を確認し、モーター電源ケーブルの損傷を点検してください。パワーステージとモーターがクリアされた後にのみドライバ基板を交換してください。
Q2: この基板には3つの部品番号があります。注文時にどれを使用すべきですか？
3つのいずれか — A20B-2001-0700、A16B-2202-0440、またはA350-2001-T704/01 — は、同じ基板のサプライヤーリストに表示される可能性があります。注文する前に、供給される物理基板が3つの参照すべてに一致することを確認してください。機械の電気ドキュメントの部品番号を主要な検索参照として使用してください。
Q3: A20B-2001-0700は、設置前にサーボアンプの外でテストできますか？
ドライバ回路基板をアンプから分離してベンチテストすることは容易ではありません — 基板の通常の動作条件では、アンプのパワーステージと制御信号が存在する必要があります。ほとんどの資格のあるサーボ修理センターは、制御された条件下で完全なアンプ内でドライバ基板をテストします。関連するアンプ構成で基板をテストするサプライヤーから購入することは、テストされていないユニットよりも高い保証を提供します。
Q4: ハードモーター障害の後、アンプのヒューズが飛んだ。ドライバ基板が損傷した可能性がありますか？
はい。深刻なモーター障害 — 巻線短絡、高速での機械的ロック — は、保護回路が配置されていても、ドライバ回路の設計限界を超える可能性のある電流スパイクを生成します。ヒューズが飛んだことは、イベントが深刻であったことを示唆しています。パワートランジスタとドライバPCBの両方を点検してから、どちらかが無傷であると仮定してください。目に見える損傷があるか、仕様外のテスト結果を示すコンポーネントはすべて交換してください。
Q5: 余剰品のA20B-2001-0700は、使用前にどのように保管すべきですか？
静電気対策パッケージは不可欠です — ドライバ回路基板には、静電気放電に敏感なゲートドライブICとオプトカプラが含まれています。室温で乾燥した環境で、湿度を避けて保管してください。溶剤や腐食性物質の近くに保管しないでください。長期間保管した後、設置前に基板を目視で点検し、コネクタ接点の酸化や、取り扱いまたは保管条件による物理的損傷の兆候を確認してください。
