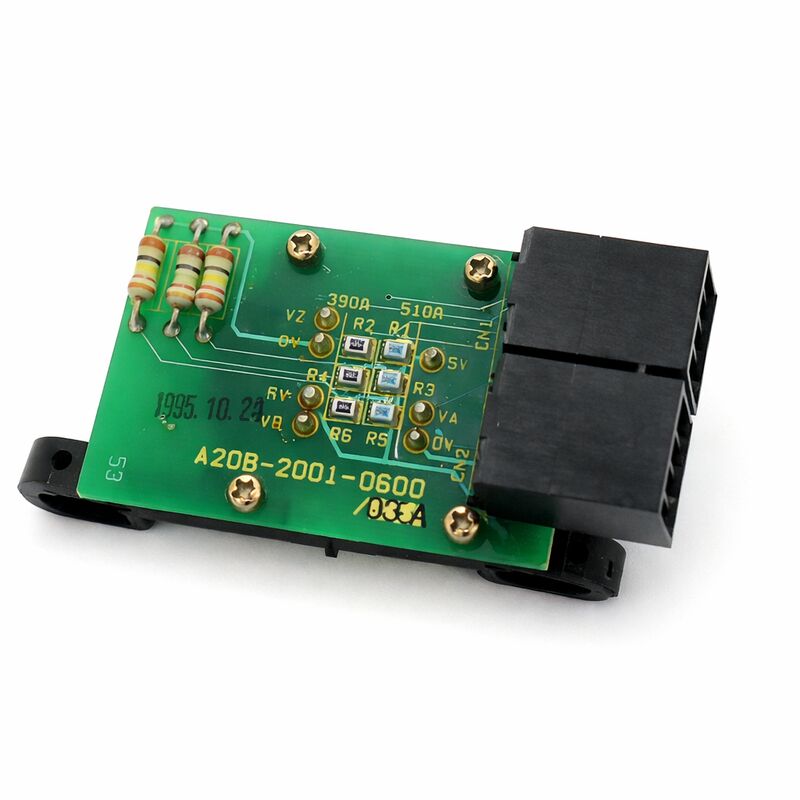

FANUC A20B-2001-0600 | スピンドルモーターエンコーダーPCB — FANUC CNCスピンドルシステム向けの速度と位置フィードバック

2つの信号、2つの機能

A20B-2001-0600は、FANUCのA20B-2001シリーズのスピンドルモーターエンコーダーPCBです。これは、スピンドルモーターシャフトの回転を読み取り、スピンドルアンプがスピンドルを制御するために必要なフィードバック信号を生成するセンシングボードです。

C信号（速度フィードバック）： スピンドルアンプは、C信号で測定された速度と指令RPMを比較し、差を埋めるために補正電流を適用します。C信号の劣化は、このループに測定ノイズを導入します。アンプは、実際の速度誤差とセンサーノイズを区別できないため、継続的に過剰補正します。その結果、速度ハンチングが発生します。スピンドルは、加工部品の表面仕上げの不規則性を生み出し、安定して保持するのではなく、指令RPMを中心に振動します。

Z信号（オリエンテーション参照）： モーター1回転あたり1パルス。CNCはこのパルスをスピンドルオリエンテーション（M19）の角度参照として使用します。これは、ツールチェンジャーがスピンドルに係合する前に必要な正確な停止位置です。CNCがオリエンテーションを指令すると、スピンドルは減速し、Zパルスで位置をラッチします。Zパルスがないと、スピンドルはオリエンテーションできず、ツールチェンジアラームが発生し、生産が停止します。

2つの信号は独立して故障します。Z信号のみの損失： スピンドル速度は正常ですが、オリエンテーションが失敗します。C信号のみの劣化： 切削負荷下での速度ハンチングと不安定なRPM、ツールチェンジは引き続き機能します。これらの明確な障害パターンは、ハードウェアを取り外す前にどの信号パスが故障したかを特定するための診断ツールです。

主な仕様

A20B-2001シリーズ — サフィックスの一致が必要です

A20B-2001シリーズは、さまざまなFANUCスピンドルモータータイプおよび世代に対応する複数のスピンドルエンコーダーボードバリアントをカバーしています。ファミリー内の隣接するバリアントは取り付けコンセプトを共有しますが、センシングジオメトリ、出力信号フォーマット、および電気インターフェースが異なります。間違ったバリアントを取り付けると、物理的に同じモーターに取り付けられるものであっても、不正確な速度データまたはスピンドルアラームが発生します。取り付けられているボードのラベルから-0600のサフィックスを確認してください。ラベルが損傷している場合は、スピンドルモーターの注文仕様を通じてバリアントを特定してください。

エアギャップとターゲット要素

A20B-2001-0600 PCBは、モーターシャフトに結合されたディスクまたは磁気リングであるターゲット要素と連携して機能します。これは別個のコンポーネントです。PCBを交換する場合、ターゲットが損傷していなければ通常はそのまま残ります。PCBのセンシング要素とターゲット間のエアギャップは重要です。大きすぎると信号が弱くなり、小さすぎると回転するターゲットとの接触のリスクがあります。

新しいボードを取り付けた後、スピンドルモーターのメンテナンスドキュメントに従って正しいエアギャップを確認してください。不適切なクリアランスで取り付けられた正常に機能するPCBは、故障したものと同じ弱信号症状を生成します。

FAQ

Q1：スピンドル速度は正常ですが、すべてのツールチェンジがオリエンテーションアラームで失敗します。これはA20B-2001-0600が故障したことを意味しますか？

この症状パターン（速度は良好、オリエンテーションは失敗）は、Z信号パスが損なわれている一方で、C信号（速度）パスは無傷であることを確認します。スピンドルを回転させながら、エンコーダーコネクタでZ信号をオシロスコープで確認してください。1回転あたり1つのクリーンなパルスは、正常に機能するZ信号を確認します。ケーブルとコネクタが良好であることが確認されている場合、Zパルスがないか歪んでいる場合は、エンコーダーボードのZ信号回路が故障したことを確認します。

Q2：切削負荷下でスピンドル速度がハンチングします。パワーステージは機能しているようです。これはエンコーダーの可能性がありますか？

はい。C信号の劣化は、速度フィードバックループにノイズを導入します。アンプは、実際の速度変動と測定ノイズを区別できないため、速度を安定して保持できません。負荷下でエンコーダーコネクタでC信号の品質を測定してください。ケーブルが無傷でノイズが多いか不規則な信号は、エンコーダーボードを障害源として確認します。

Q3：スピンドルクラッシュ後、オリエンテーションが時々機能し、時々失敗します。何が起こっていますか？

クラッシュは、エンコーダーアセンブリを完全に無効にすることなくシフトさせ、PCBセンシング要素とターゲット間のエアギャップを変更する可能性があります。公差外のエアギャップは、弱く断続的なZ信号を生成します。信号が十分に強い場合はオリエンテーションが機能し、そうでない場合は失敗します。PCBを交換する前に、エンコーダー本体が取り付け位置からずれていないか、ターゲットに機械的な損傷がないか点検してください。

Q4：A20B-2001-0600を断定する前に何をチェックすべきですか？

エンコーダーケーブルコネクタの腐食、クーラントの残留物、ピンの曲がりを点検してください。特にモーター端付近の断続的な断線について、ケーブルの導通を確認してください。断続的なケーブル障害は、PCBの交換コストのわずかな割合で、故障したPCBと同一の症状を生成します。ケーブルとコネクタが良好であることが確認され、アラームが持続する場合は、エンコーダーボードが障害源です。

Q5：スピンドルモーターを取り外さずにA20B-2001-0600を交換できますか？

多くの機械構成では、エンコーダーアセンブリはスピンドルヘッドの後部またはサービスパネルからアクセスできるため、モーター全体を取り外さずにボードを交換できます。モーターの取り外しが必要な場合は、開始前にすべての電気接続と機械的な取り付けを文書化し、再取り付け時にスピンドルモーターの整合性を確認してください。
