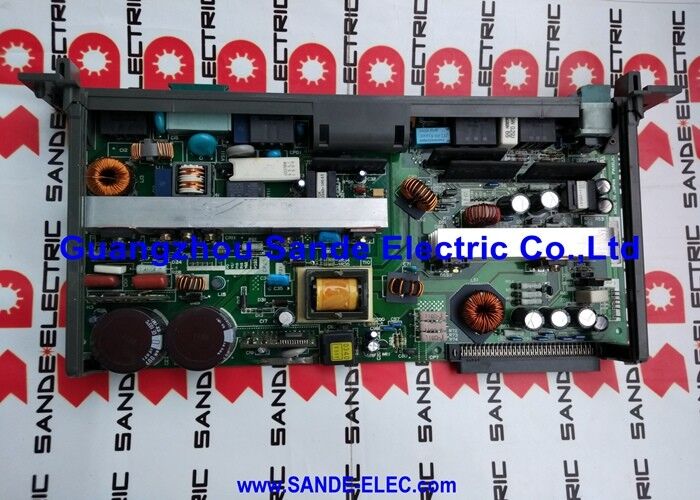

Fanuc A20B-2001-0190 ベースボード A20B20010190 A2OB-2OO1-O19O

FANUC A20B-2001-0190 4スロットバックプラネットPCB F18M/T CNC制御ラック

CNC制御ラックの物理的基盤

A20B-2001-0190は,FANUCのF18M/T CNC制御ラックの4スロットバックプレーンです.制御ユニットのモジュール式プラグインボードのための電源配送レール機能するバックプレーンがない場合,個々の機能ボード (CPUモジュール,メモリモジュール,I/Oインターフェースボード) は物理的なホームも信号経路もない.

4つのスロットは最大4つのプラグイン制御ボードを同時にこのバックプレンのラックに水平に設置できるということです典型的な装置は,メインCPUボードの組み合わせでラックを満たすFROM/SRAMメモリモジュール,軸接口カード,オプションまたはI/Oボードは,すべてバックプレンの内部システムバスを通じて互いに通信する.

バックプレンは処理もデータも保存しません.それはPCB形式のルーティングと配送層です.バックプレンが故障すると,症状は,どのバスの軌跡や電源レールが影響を受けているかにかかっています 完全なラック障害から,ボード内の障害の位置に応じて,断続的な信号エラーまで.

基本規格

バックプランの障害診断

バックプランの欠陥は,同じボードから多くの異なる症状が発生するので,診断するのが難しい CNC 欠陥の一つです.既知の良好な状態にもかかわらず初期化できないボード,または電源が機能していることが確認された後に続く電源アラームは,すべてのバックプレンの検査を保証します.

バックプレンを交換する前に,すべてのプラグインボードがスロットに完全に座っていることを確認します. 部分的に座っているボードがバスに荷物を負わせ,バックプレンの欠陥と同様の症状を生成します.腐食や物理的な損傷のためのスロット接続ピンを確認表面に見える部品の損傷,裂け目,または湿度による損傷の兆候をチェックしてください.

A20B-2001シリーズは,異なるラックスロット数とCNC世代のための複数のバックプレンのバリエーションを含んでいます.A20B-2001-0190 (4スロット,F18M/T) を,特にインストールされたバックプレンのラベルから確認してください..

よくある質問

Q1:FANUCのCNC制御ラックでバックプレンは何をしますか?

物理的なマウントフレームと内部バスを提供します. すべての信号が交換されます.バックプレンのバス経路を移動します.設置されたすべてのボードに電源電圧を配分します. バックプレンはすべてのボードが依存する共通のインフラストラクチャです.

Q2:A20B-2001-0190の交換にはデータバックアップが必要ですか?

バックプレーンはCNCパラメータを保存しません.すべてのデータは,インストールされているメモリモジュール (FROM,SRAM) に保管されます.プラグインボードが壊れたバックプレーンから無傷に交換される場合,転送前と後に常にプラグインボードの整合性を確認し,起動前に現在のバックアップを維持します.

Q3: 4スロット A20B-2001 バックプレンが -0190 代用できますか?

A20B-2001シリーズの異なるサフックスのバリエーションは,異なるCNC世代とボード構成に対応します.パワーピンの配分は バリアントによって異なります-0190はF18M/Tラックに特異的です. 注文する前にインストールされたバックプレンのラベルから正確な後尾を確認してください.

Q4:CNCは特定のプラグインボード位置のみで間歇的なエラーを示します.これはバックプレンの欠陥かもしれません.

ええ 裏面の故障 損傷したコネクタ 特定のスロットピンの近くで障害のある保護部品がスロット1つに影響を与えると 板にエラーが発生し,他のスロットには影響を受けない. 影響を受けたスロットのコネクタを最初に清掃し,再セットします. エラーがスロット位置に続く場合 (ボードがスロットに移動していない場合),バックプレンのスロットが故障源です.

Q5: バックプレンの交換プロセスはどのくらいの期間があり, 設置後に何をする必要がありますか?

物理的な交換は,通常,オリジナルのバックプレンの各プラグインボードを,一度に1つずつ交換に移す問題です. インストール後,主電源を復元し,各ボードが正しく初期化されていることを確認します.. 起動時にバスの通信アラームをチェックします.パラメータが SRAM に格納され, SRAM モジュールが完ぺきに転送された場合,パラメータ再充電は必要ありません.
