| 起源の場所 | 日本 |
| ブランド名 | FANUC |
| 証明 | CE ROHS |
| モデル番号 | A20B-2001-0120 |

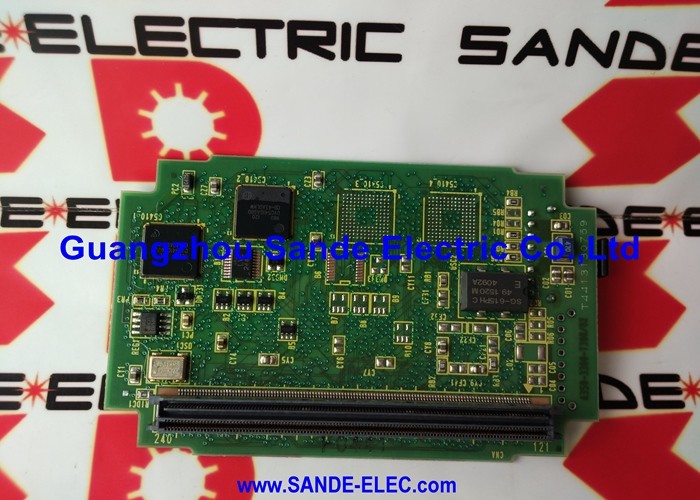

部品番号: A20B-2001-0120
メーカー: FANUC株式会社 (日本)
製品タイプ: マスターPCB (マザーボード / バックプレーン)
ボードシリーズ: A20B-2001
世代: Series 0 モデルD (中世代、ハーフサイズ)
対応システム: Series 0-D — 0-MD, 0-TD CNCコントローラー
アーキテクチャ:分散型 — ペリフェラルボードがマスターボードに接続
ペリフェラルボード: メモリ、軸、I/O、PMC (カセットまたはボード)

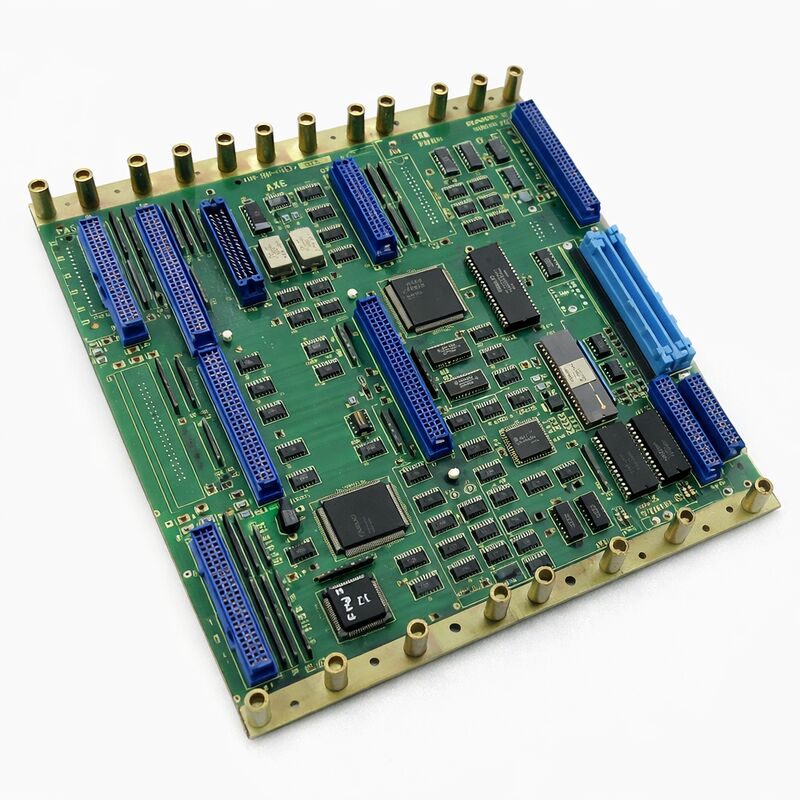

A20B-2001-0120は、FANUCのSeries 0 Model D CNCコントローラー用のマスターPCBです。これは、0-Dコントローラーアーキテクチャの中心に位置するハーフサイズのマザーボードです。FANUC 0シリーズの年表において、初期のフルサイズ0-Cバリアントと、その後に続いた改訂版ハーフサイズデザインの間に位置する中世代のボードです。
0-D世代は、0-Cアーキテクチャを、処理速度、シリアルドライブインターフェースサポート、およびシステム機能の更新によって洗練させました。同時に、0シリーズを非常に適応性の高いものにした、同じ基本的な分散ボードアーキテクチャを維持しました。
マスターボードの役割は、計算だけでなくアーキテクチャにもあります。これは、コントローラー内の他のすべてのボードが接続される物理的および電気的なバックプレーンです。メモリボード、軸制御ボード、I/Oボード、PMCボードはすべてA20B-2001-0120に接続され、それを介して通信します。
マスターボードは、これらのペリフェラルボードが共有するバスを調整します。また、CNCオペレーティングソフトウェアを実行し、機械を駆動するGコードおよびMコードプログラムを解釈するメインプロセッサを搭載しています。
FANUCの0-Dは、非常に多くの工作機械に採用されました。0-TD構成のターニングセンター、0-MD構成のマシニングセンター、そしてワイヤーEDMおよびパンチプレス用途のさまざまな0-WD、0-PDバリアントです。これらの機械の多くは、今日でも生産的に使用されています。
A20B-2001-0120は、それらを稼働させ続けるコンポーネントです。
| パラメータ | 値 |
|---|---|
| 部品番号 | A20B-2001-0120 |
| メーカー | FANUC株式会社 |
| 製品タイプ | マスターPCB (バックプレーン/マザーボード) |
| ボードシリーズ | A20B-2001 |
| シリーズ | FANUC Series 0 Model D |
| フォーマット | ハーフサイズ |
| 構成 | 0-MD (マシニングセンター)、0-TD (ターニングセンター) |
| アーキテクチャ | 分散型 (ペリフェラルボードが接続) |
| ペリフェラルボードスロット | メモリ、軸、I/O、PMC |
| 原産国 | 日本 |
| 動作温度 | 0 – 55℃ |
| 保管温度 | −20 – 60℃ |
| 利用可能な状態 | 新品 (余剰品) / 改装済み / 修理済み / 交換 |
A20B-2001-0120を理解するには、0シリーズの分散アーキテクチャを理解する必要があります。
マスターボードは自己完結型ではありません。軸制御回路、I/Oインターフェース、またはメモリを単独で含んでいません。
これらの機能は、マスターボードのコネクタに接続される専用のペリフェラルボードによって処理されます。
マスターボードは、それらの間のバス信号をルーティングし、それらが必要とする共有プロセッサおよびクロックリソースを提供します。
最もシンプルな0-D構成では、マスターボードには3つのペリフェラルボードが付属します。システムパラメータとプログラムを保持するメモリボード、サーボドライブを制御する軸ボード、および機械のフィールド配線とインターフェースするI/Oボードです。
PMCラダープログラム — 機械の自動化ロジック — は、PMCカセットまたは専用PMCボードから実行されます。より複雑な構成では、強化された表示機能のためのグラフィックプロセッサ、5軸および6軸制御のための追加の軸ボード、および同期またはマルチパス制御のためのサブCPUボードが追加されます。
この構成可能性が、0シリーズの決定的な特徴でした。
同じマスターボードで、単純な2軸旋盤または複雑な6軸マシニングセンターに対応できました。これは、ペリフェラルボードを変更するだけで可能です。機械メーカーやエンドユーザーは、要件が増加するにつれて機能を拡張できました。
「ハーフサイズ」という名称は、初期の0シリーズマスターボードと比較したA20B-2001-0120の物理的な寸法を表しています。初期のフルサイズマスターボードは、コントローラーシャーシ内でより大きなフットプリントを占有していました。
ハーフサイズ設計は、完全な機能性を維持しながらボード面積を削減しました。これは、システムの構成オプションを犠牲にすることなく、より小さなコントローラーエンクロージャーを可能にするエンジニアリングの進化でした。
ハーフサイズフォーマットは、マスターボード上のコネクタスロットの数も削減しました。これにより、直接接続できるペリフェラルボードの最大数が定義されます。
マスターボードの直接容量以上のボードが必要な構成では、サブボードまたは拡張バックプレーンがシステムを拡張します。
特定の機械構成に関するFANUCのドキュメントには、必要なボードとそれらの配置が正確に記載されています。
A20B-2001-0120の故障は、通常、コントローラー全体の故障として現れます。システムが起動しないか、システムアラームで起動シーケンスの早い段階で停止します。マスターボードが故障したと結論付ける前に、ペリフェラルボードを取り外して再装着し、コネクタの接触を確認し、電源電圧を確認する必要があります。マスターボードの故障に見える多くのケースは、コネクタレベルの障害または電源の問題であることが判明します。
マスターボードが故障源であることが確認された場合、パラメータバックアップの状態が重要になります。
0-DコントローラーのSRAM — CNCパラメータ、PMCパラメータ、および保存されたパートプログラムを保持する — は、通常、バッテリーバックアップされており、マスターボード自体ではなくメモリボード上にあります。ほとんどの0-D構成では、メモリボードが適切に取り扱われる限り、マスターボード交換時にメモリボードのデータは失われずに保持されます。
具体的なバックアップおよび復元手順は、機械の構成によって異なります。
Q1: Series 0-Dコントローラーは、電源投入時にすべてのLEDが点灯しますが、CRT/ディスプレイには何も表示されません。CRT自体は機能することが確認されています。A20B-2001-0120が故障している可能性が高いですか？
電源投入時にすべてのLEDが点灯し、ディスプレイの初期化が行われないのは、マスターボードが起動シーケンスを完了できない場合に一致します。
ただし、この症状はメモリボードの故障によっても発生する可能性があります。マスターボードがメモリボードからシステムソフトウェアを読み取れない場合、この段階で停止します。
まずメモリボードのコネクタと装着を確認してください。メモリボードが正しく装着されており、症状が続く場合は、マスターボードが第一の疑いとなります。
Q2: 交換用のA20B-2001-0120を入手しました。マスターボード自体に、元のボードから転送する必要のある設定はありますか？
A20B-2001-0120には、コントローラーのハードウェアオプション — 軸数、インターフェースタイプ、および同様のシステムレベル設定を設定するためのDIPスイッチまたはジャンパー設定がある場合があります。元のボードを取り外す前に、すべてのスイッチとジャンパーの位置を記録または写真に撮ってください。
交換用ボードは同じように設定する必要があります。不適切な設定は、機能的に良好なボードであっても、アラームや不適切な軸の動作を引き起こす可能性があります。
Q3: 機械は2年間保管されていました。電源投入時に、すべてのパラメータが失われ、コントローラーにメモリエラーが表示されます。A20B-2001-0120が故障していますか？
長期間保管後にパラメータが失われるのは、ほぼ常にSRAMバックアップバッテリーの消耗を示しており、マスターボードの故障ではありません。
0-Dアーキテクチャでは、バッテリーは通常メモリボード上にあります。メモリボードのバッテリーを確認して交換してください。
バックアップからパラメータを復元してください。バッテリー交換後も問題が続く場合にのみ、マスターボードを調査する必要があります。
Q4: A20B-2001-0120は、0-Cまたは0-Fシリーズコントローラーと互換性がありますか？
0シリーズは、C、D、F世代全体で同様のアーキテクチャ概念を使用しましたが、マスターボードは世代間で交換可能ではありません。
コネクタの配置、バスタイミング、およびプロセッサの互換性が異なります。
A20B-2001-0120は、特に0-D世代向けに設計されています。0-Cまたは0-Fシャーシに取り付けると、物理的なコネクタの不一致や電気的な非互換性が発生する可能性があります。
常にマスターボードを特定のコントローラー世代に合わせてください。
Q5: 0-D機械はまだ生産中ですが、制御電子機器は老朽化しています。マスターボードを交換するのと修理するのとでは、どの時点で交換すべきですか？
ボードレベルの修理 — 電解コンデンサ、バッテリー、および劣化している受動部品の交換 — は、機能しているが間欠的なリセットなどの経年劣化の症状を示しているボードのサービス寿命を大幅に延長します。
マスターボード全体の交換は、ボードに経済的に修理できないと確認されたコンポーネント障害がある場合、またはテスト済みの修理済みスペアが利用可能で、老朽化した元のボードを実行する生産リスクが許容できない場合に適切です。
テスト済みのスペアA20B-2001-0120を現場に保管しておくことは、生産クリティカルな0-D機械に対する最も実用的なリスク軽減策です。
