| 起源の場所 | 日本 |
| ブランド名 | FANUC |
| 証明 | CE ROHS |
| モデル番号 | A20B-2000-0890 |

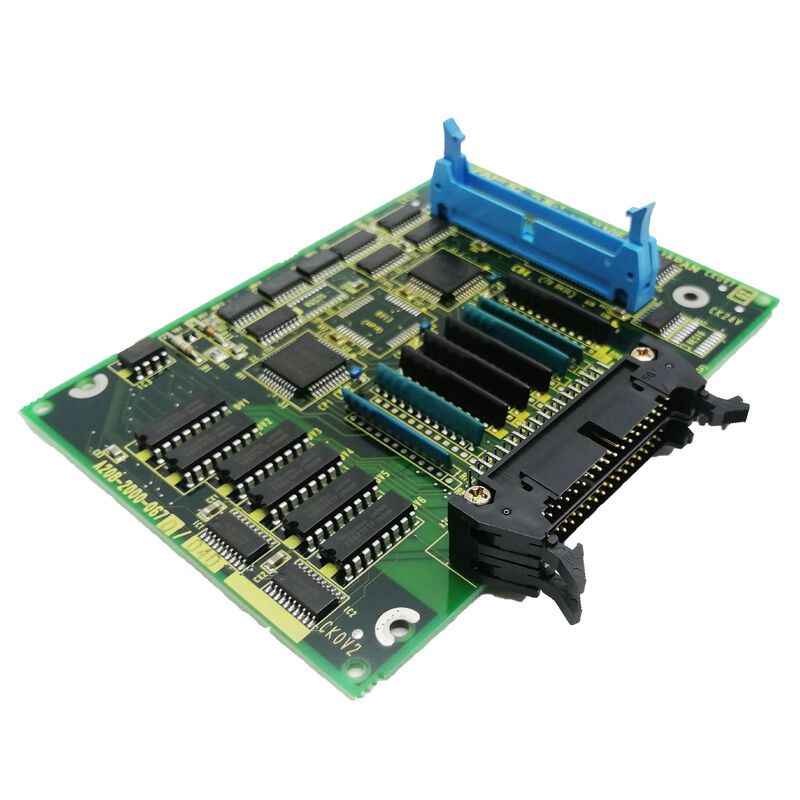

A20B-2000-0890は、FANUCのシリーズ21/210モデルB CNC制御ユニット用の3スロットバックパネルです。FANUCのモジュラー制御アーキテクチャにおいて、バックパネルは、制御装置の内部ボードを所定の位置に保持し、それらを相互に、また制御ユニットの電源およびバス信号に接続するための物理的なスロット構造と電気的相互接続を提供します。
「3スロット」という名称は、シリーズ21/210モデルB制御ユニット内のこのバックパネルの位置におけるハードウェア構造を定義します。この場所には3つのボード位置が利用可能であり、バックパネルのコネクタとPCBトレースレイアウトは、3つのスロットすべてに同時に対応します。これらのスロットを占有するボードは、特定の機械構成によって異なります。バックパネルの役割は、そこにインストールされているボードに関係なく、取り付け、電源、および信号ルーティングを提供することです。
他のFANUCバックパネルおよびバックプレーンPCBと同様に、A20B-2000-0890はパッシブ相互接続アセンブリです。CNCパラメータ、ファームウェア、またはラダーデータは保持しません。このボードの交換には、データバックアップやパラメータの再入力は必要ありません。交換部品を取り付け、ボードを再インストールした後、電源を入れ、通常の動作を確認してください。
| パラメータ | 値 |
|---|---|
| 部品番号 | A20B-2000-0890 |
| シリーズ | A20B-2000 |
| スロット数 | 3 |
| 互換性のあるCNC | シリーズ21、210モデルB |
| タイプ | パッシブバックパネルPCB |
| データストレージ | なし |
| 原産国 | 日本 |
バックパネルPCBは、電子部品の故障ではなく、物理的な損傷によって故障します。機械的な衝撃や締めすぎた取り付けネジによるPCB基板のひび割れ、ボードの繰り返し抜き差しによるコネクタ接触の損傷、または供給レール間のリークパスを作成する環境汚染などです。
故障パターンは認識可能です。影響を受けたスロットに取り付けられたボードは通信または電源投入に失敗しますが、同じボードを制御ユニットの別の位置に移動すると正常に機能します。そのスロット固有の故障（他の場所では機能するが、この位置では機能しないボード）は、ボードの故障ではなくバックパネルの故障の診断シグネチャです。
一部の再販リストにある「/02A」というリビジョンサフィックスは、特定のハードウェアリビジョンを識別します。「/02A」バリアントは、一部のアフターマーケットソースでは「PCB制御ボードC.ML」とも説明されています。どちらの説明も、同じ制御ユニット位置に対する同じ物理アセンブリを指します。
A20B-2000ファミリーは、複数のコントローラー世代にわたるFANUC CNC制御ユニットの構造および相互接続PCBをカバーしています。このファミリー内では、隣接する部品番号が異なるスロット数と異なる制御ユニット位置をカバーしています。0890は、シリーズ21/210モデルBの3スロット位置に特化しています。異なる部品番号（物理的に類似しているように見えるものでさえ）は、異なるスロット構成またはコネクタレイアウトを持っている場合があります。
Q1: このバックパネル位置に取り付けられたボードは電源は入りますが、通信に失敗します。同じボードは別のスロットでは機能します。これはA20B-2000-0890ですか？
はい。他のスロットでは機能するが、特定のスロットでは機能しないボードは、バックパネル故障の定義的な症状です。そのスロットのバックパネルコネクタまたはひび割れたPCBトレースが、取り付けられたボードへの正しい電源および信号接続を妨げています。交換部品を注文する前に、故障している位置のバックパネルコネクタの接触を確認してください。
Q2: A20B-2000-0890の交換には、CNCパラメータのバックアップまたは再ロードが必要ですか？
いいえ。バックパネルはデータストレージを持たないパッシブ相互接続PCBです。交換部品を取り付け、ボードを元のスロットに再インストールした後、電源を入れ、通常の動作を確認してください。パラメータ、ファームウェア、またはラダーデータは影響を受けません。
Q3: この部品の一部リストにある「/02A」サフィックスは何ですか？
「/02A」は、A20B-2000-0890の特定のハードウェアリビジョンを識別します。一部のアフターマーケットリストでは、このバリアントを「PCB制御ボードC.ML」と説明しています。どちらの説明も、シリーズ21/210モデルB CNC用の同じ物理バックパネルアセンブリを指します。特定の改訂が必要な場合は、取り付けられている部品のラベルから改訂を確認してください。
Q4: 0890が利用できない場合、別のA20B-2000バックパネルで代用できますか？
A20B-2000ファミリー内の異なる部品番号は、異なるスロット数と、異なる制御ユニット位置に固有のコネクタレイアウトを持っています。異なる番号を代用すると、物理的な不適合や不適切なコネクタマッピングのリスクがあります。注文する前に、正確な0890部品番号が利用可能であることを確認してください。ファミリー内の隣接する番号は、ドロップイン交換品ではありません。
Q5: A20B-2000-0890はどこから調達されますか？
FANUC CNCアフターマーケットを通じて。シリーズ21/210モデルBハードウェアおよびレガシーCNC部品の専門ディーラーが、A20B-2000シリーズバックパネルの在庫を保持しています。特に0890（3スロット）を確認し、対象の制御ユニット位置に「/02A」リビジョンが必要かどうかを尋ねてください。中古ユニットを取り付ける前に、バスバーの接触とコネクタピンの状態を確認してください。
