| 起源の場所 | 日本 |
| ブランド名 | FANUC |
| 証明 | CE ROHS |
| モデル番号 | A20B-2000-0220 |

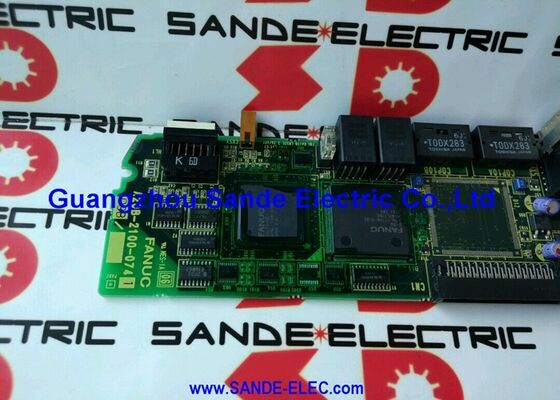

部品番号: A20B-2000-0220
メーカー: FANUC株式会社 (日本)
製品タイプ: シリアルスピンドルドライブ制御PCB (サブ電源基板)
基板シリーズ: A20B-2000
ドライブシリーズ: A06B-6064シリーズ (シリアルACスピンドルサーボユニット)
用途: CNC工作機械用シリアルACスピンドルドライブ制御
A20B-2000-0220は、FANUCのA06B-6064シリーズシリアルACスピンドルサーボユニット内に搭載されるシリアルスピンドルサブ制御基板、すなわちスピンドルドライブPCBです。6064シリーズはFANUCのシリアルコマンドスピンドルドライブ世代であり、それ以前のアナログスピンドルユニットである6044および6052、デジタルユニットである6055から技術的に大きな進歩を遂げました。
アナログドライブがCNCから可変電圧のスピンドル速度コマンドを受信していたのに対し、デジタルドライブはPWMインターフェースを使用していたのに対し、6064シリーズドライブはCNCコントローラーとシリアルリンクを介して通信します。これは、CNCからドライブへの速度コマンドと、ドライブからCNCへのステータス、速度フィードバック、およびフォルトデータを伝送する双方向デジタル通信チャネルです。
このシリアルインターフェースアプローチは、6064シリーズの機械にいくつかの実用的な利点をもたらしました。CNCはスピンドル速度をリアルタイムで監視できます。
ドライブは、単純なアラームリレー接点ではなく、詳細なフォルトコードを報告できます。
CNCとドライブ間の配線は、以前の世代のアナログまたはPWMコマンドケーブルのマルチコンダクターではなく、小さなシリアルケーブルに削減されました。
また、スピンドル関連の機能（オリエンテーション、リジッドタッピング同期、スピンドルサーボモード）は、シリアル通信パスがすべての必要なデータを高速で伝送するため、より緊密に統合されます。
A20B-2000-0220は、ドライブユニット内でこれらすべてを実装する基板です。シリアルインターフェースのデコード、スピンドル速度制御アルゴリズム、ドライブのトランジスタ用PWMスイッチング信号、およびスピンドルモーターの位置センサーからのフィードバック処理を処理します。
これは、6Sから26Sまでのスピンドルモーター範囲をカバーします。これは、小型のマシニングセンターのスピンドルから大型のターニングセンターの主軸までの範囲です。
| パラメータ | 値 |
|---|---|
| 部品番号 | A20B-2000-0220 |
| メーカー | FANUC株式会社 |
| 製品タイプ | シリアルスピンドルドライブPCB (サブ制御基板) |
| 基板シリーズ | A20B-2000 |
| ドライブシリーズ | A06B-6064 (シリアルACスピンドルサーボユニット) |
| モーターカバー範囲 | 6S – 26S (シリアルACスピンドルシリーズ) |
| コマンドインターフェース | シリアル (デジタルCNC-ドライブリンク) |
| 機能 | 速度制御、シリアルインターフェース、トランジスタゲートドライブ |
| 原産国 | 日本 |
| 動作温度 | 0 – 55℃ |
| 保管温度 | −20 – 60℃ |
| ステータス | メーカー製造中止 |
6064シリーズのスピンドルドライブは、1990年代半ば以降、幅広いFANUC制御の工作機械に搭載されました。これらは当時のCNCコントローラー（0-Cシリーズ、15シリーズ、16シリーズ、18シリーズ）と組み合わされ、すべてシリアルスピンドルインターフェースをサポートしていました。
6064ユニットは黄色いケースのドライブで、コンパクトな長方形のプロファイルを持っています。これらは、スピンドルモーター出力用のトランジスタモジュールを備えたパワーセクションと、A20B-2000-0220基板を中央制御PCBとする制御セクションを含んでいます。
CNCと6064ドライブ間のシリアル通信リンクは、FANUC独自のスピンドルシリアルプロトコルを使用します。
CNCは速度コマンドと制御ワードを送信し、ドライブは現在の速度、ステータスワード、およびアラームコードで応答します。
この双方向交換は継続的なサイクルで実行され、CNCは速度フィードバックを使用してスピンドルがコマンド速度に達したことを確認します。これは、スピンドル速度自体はドライブの内部制御ループによって調整されているにもかかわらず、システムレベルでソフトクローズドループを形成します。
リジッドタッピングは、6064シリアルスピンドルがクリーンに実現する主要機能の1つです。リジッドタッピングでは、CNCはZ軸フィードとスピンドル回転を同期させて、フローティングコレットチャックなしでねじ切りを行います。CNCは常に正確なスピンドル位置を知る必要があります。
6064システムのシリアルスピンドルインターフェースは、通信サイクルのたびにスピンドルの位置エンコーダーからのスピンドル位置データをCNCに送信します。
A20B-2000-0220は、位置エンコーダーフィードバックを処理し、シリアルリンクでの送信用にフォーマットします。
A20B-2000-0220の位置エンコーダーインターフェースセクションにフォルトが発生した場合、リジッドタッピングは信頼性が低下します。
ねじピッチエラー、タッピングアラーム、またはスピンドルオリエンテーションの失敗は、スピンドルドライブ基板上の位置エンコーダー信号パスの劣化に起因することがよくあります。
A06B-6064シリーズのスピンドルドライブには、主に2つの基板が含まれています。パワーセクション（トランジスタモジュールとそのゲートドライブ回路を搭載）と制御セクション（A20B-2000-0220、パワーパワートランジスタレベル以上のすべてを処理）です。
フォルトの切り分けは、ドライブのLEDディスプレイのアラームコードから始まります。パワーセクションのアラーム（過電流、IPMフォルト、相損失）はパワー基板を指し、制御セクションのアラーム（通信エラー、位置エンコーダーフォルト、パラメータアラーム）はA20B-2000-0220を指します。
ドライブのLEDディスプレイは最初の診断ツールです。「–」（ダッシュ）または「E1」コードが起動時に表示される場合、CNCとドライブ間のシリアル通信フォルトを示します。通常はシリアルケーブルまたは基板のシリアルインターフェース回路の問題です。
01–09の範囲のアラームコードは、通常パワーセクションのフォルトを示します。30を超えるコードは、一般的に制御セクションまたは位置エンコーダーのフォルトを示します。
このコードとセクションのマッピングは、交換の決定を導きます。
Q1: 6064スピンドルドライブのLEDディスプレイに起動時に「–」または「E1」が表示されます。CNCとドライブ間のシリアルケーブルは正常であることが確認されています。A20B-2000-0220が原因ですか？
ケーブルが正常であることが確認されているシリアル通信障害は、A20B-2000-0220のシリアルインターフェース回路を示唆します。
まずCNCのスピンドルシリアルポートを確認してください。CNCがシリアル信号を生成しているのにドライブが応答しない場合、基板のドライブのシリアルレシーバーが故障している可能性が高いです。
また、CNCのシリアル通信パラメータ設定がドライブの要件と一致していることを確認してください。
設定が正しいことが確認され、ケーブルも正常な場合、基板のシリアルインターフェースセクションが故障しており、交換が必要です。
Q2: スピンドルドライブは通常の切削ではモーターを正常に動作させますが、リジッドタッピングでねじピッチエラーが発生します。Z軸サーボは正確であることが確認されています。スピンドルドライブ基板が原因ですか？
Z軸が正確であることが確認されているリジッドタッピングのピッチエラーは、通常、CNCに到達するスピンドル位置フィードバックの不正確さが原因です。位置エンコーダー信号パス（スピンドルエンコーダーからA20B-2000-0220を経由してCNCへのシリアルリンクまで）が疑わしいチェーンです。
まず、位置エンコーダーケーブルの物理的な状態と、ドライブおよびエンコーダーのコネクタを確認してください。ケーブルが正常な場合、CNCのサーボ診断画面で位置エンコーダーフィードバック信号の品質診断を確認してください。
信号品質の低下または断続的なドロップアウトは、基板レベルのフォルトを特定します。
Q3: スピンドル負荷下で一貫して過電流アラーム（通常、6064シリーズのアラームリストではアラーム12）が発生します。モーター巻線絶縁はテスト済みで良好です。A20B-2000-0220が原因ですか？
良好なモーター絶縁で負荷下での過電流アラームは、パワーパワートランジスタセクションまたはA20B-2000-0220の電流検出フォルトのいずれかから発生する可能性があります。ドライブ基板の電流検出回路は、モーター相電流を監視し、設定されたしきい値を超えた場合にドライブをシャットダウンします。
ドリフトした、または故障した電流センサーは、実際に流れる電流よりも高い電流を読み取り、通常の負荷で誤った過電流トリップを引き起こします。
トランジスタが正常であることが確認されている場合、A20B-2000-0220の電流検出セクションが残りの疑わしい箇所です。
Q4: 交換用のA20B-2000-0220を取り付けます。元の基板から転送する必要のあるチップまたはジャンパー設定はありますか？
はい。6064シリーズのスピンドル制御基板は、モーター固有の制御ソフトウェアを含むソケット型IC（EPROM/フラッシュメモリチップ）にスピンドルソフトウェアを搭載しています。これらのチップは、取り付け前に元の基板から交換用基板に転送する必要があります。
間違ったソフトウェアチップが取り付けられている場合、スピンドルは正常に動作しないか、起動時に即座にアラームコードを生成します。基板交換の前に、元の基板上のチップの位置とマーキングを写真に撮り、文書化してください。
また、電圧選択ジャンパーやその他の設定リンクも転送してください。取り外す前にその位置を文書化してください。
Q5: 6064シリーズのスピンドルユニットとA20B-2000-0220基板は両方とも製造中止です。このスピンドルドライブ世代を稼働させ続けるための選択肢は何ですか？
6064シリーズコンポーネントのアフターマーケットサプライチェーンは活発です。機能がテストされた再生品のA20B-2000-0220基板は、専門のFANUCドライブサービスプロバイダーから入手可能です。基板レベルの修理（基板自体の故障したサブアセンブリの交換）も、コンポーネントレベルの修理能力を持つプロバイダーにとって別の選択肢です。
長期間のサービス寿命が残っている機械の場合、最新世代のFANUCシリアルスピンドル（6096または現在のSPMシリーズ）へのスピンドルドライブのアップグレードも技術的に可能ですが、CNC側のパラメータ変更と、CNCコントローラーが新しいドライブのインターフェースをサポートしていることの確認が必要です。
完全なドライブアップグレードに着手する前に、機械の総残存価値と予想される生産寿命を評価してください。
