| 起源の場所 | 日本 |
| ブランド名 | FANUC |
| 証明 | CE ROHS |
| モデル番号 | A20B-2000-0175 |

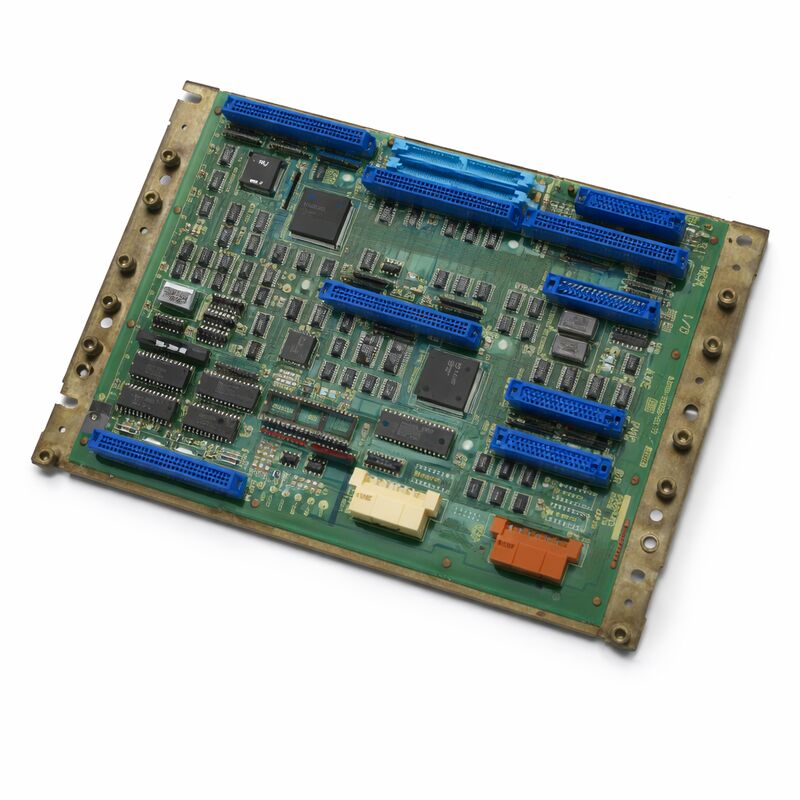

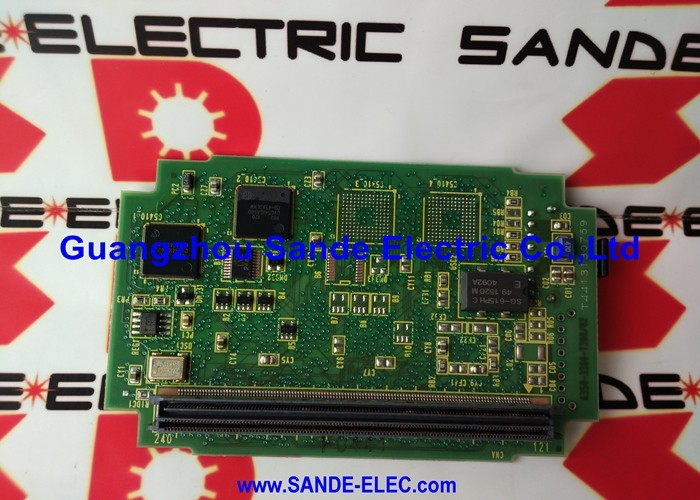

部品番号:A20B-2000-0175 について
製造者:FANUC株式会社 (日本)
製品タイプ:マスター制御PCB (マザーボード)
プロセッサ:32ビット インテル 486
建築スプリット (分散) アーキテクチャ
互換性のあるシステムFANUC FS0-C,FS0-D,FS-0MD,FS-0TD (ゼロC/ゼロD)
サポートされている設定:0-T,0-M,0-W,0-P,0-G
前任者:A20B-2000-0170
A20B-2000-0175は,FANUCのシリーズゼロ-Cおよびゼロ-D CNCシステムのための32ビットマスター制御PCBである.A20B-2000-0175の後継機である.同様の基本アーキテクチャを共有しているが,以前のボードのプロセッサの代わりにより速いIntel 486プロセッサを組み込む.
処理速度のアップグレードにより,制御器の周辺ボードの構成を変更する必要なく,CNCのサイクルタイムパフォーマンスと応答性が向上しました.
A20B-2000-0175は前身と同様に,ゼロCコントローラ全体のバックプレーンと中央プロセッサとして機能する半径のボードである.
すべての周辺ボードは,メモリーカード,軸制御ボード,I/Oボード,オプションはグラフィックプロセッサとPMC-Mカードが,このマスターボードに接続される.マスターボードは,これらのすべての調整,CNC挿入,プログラム実行,各サブシステムの間の通信を管理します.
このボードの周りに構築された Zero-C プラットフォームは FANUC の最も広く展開されたコントローラー世代の一つでした
折りたたみ,フレスリング,EDM,磨き,パンチプレス,同じハードウェアプラットフォームから他の機械タイプ 巨大な機器メーカーのための選択しました.
このコントローラを実行する機械は,世界中で生産されています. A20B-2000-0175は,マスターボードが故障した場合に動作を維持する部品です.
| パラメータ | 価値 |
|---|---|
| 部分番号 | A20B-2000-0175 について |
| 製造者 | FANUC株式会社 |
| 製品タイプ | マスター制御PCB (マザーボード) |
| プロセッサ | 32ビット インテル 486 |
| ボード形式 | 半身長で,表面に設置できる |
| 建築 | 周辺ボードに分割 (分散) |
| 互換性のあるシステム | FS0-C,FS0-D,FS-0MC,FS-0TC,FS-0MD,FS-0TD |
| 構成 | 0-T,0-M,0-W,0-P,0-G |
| 前任者 | A20B-2000-0170 |
| 軸制御 | 2から4軸 (搭載された軸板によって異なります) |
| 原産地 | 日本 |
| 動作温度 | 0°C 55°C |
| 貯蔵温度 | −20°Cから60°C |
| 可能な状態 | 新しい (余剰) / 改装された / 修理された |
A20B-2000-0175とその前身との主要なハードウェアの違いはプロセッサである. -0175はIntel 486プロセッサを使用し,初期PCUと比較して 測定可能な改善をもたらしました.
CNCでは,この処理の改善は,同じモーションプログラムでより速いインターポレーション 短縮サイクル時間として表されました.
短いセグメントの動きを多く持つ複雑なコンターリングプログラムを実行する機械では,追加の処理ヘッドルームによりコントローラがより前向きに観察し,よりスムーズに挿入できるようになりました.
486は周辺ボードとの通信もより迅速に処理し,全体的な制御ループの遅延を削減しました
この改善は,破壊的ではなく著しいものであった.周辺ボードエコシステム (メモリーボード,アクシスボード,I/Oボード) は互換性を維持した.
マスターボードを交換し SMDモジュールを転送することで -0170を動作させるコントローラを -0175にアップグレードできます端末ボードが高速なプロセッサのタイミングと互換性がある場合.
Zero-C マスターボードはスプリット処理アーキテクチャの中心である.マスターボード自体はNCカーネルのインターポレーション計算,プログラム解析,座標管理を処理する.マスターボードに搭載された軸板は,デジタルサーボインターフェイスを実行,NCの計算位置を,サーボアンプを動かすインパルス幅コマンドに変換する.
メモリーボードにはシステムプログラム,パラメータ,NCプログラムが含まれます
I/Oボードは,機械のフィールドワイヤリング,センサー,ソレノイド,スイッチを接続します.
この機能の分離は意図的でした.各ボードは処理時間のために他社と競争することなく,特定のタスクを処理しました.
システムもメンテナンスの可能でした.故障した軸ボードはNCを外さなかったし,故障したメモリーボードはマスターボードを乱さずに交換できます.
機能的なゼロCシステムの最小構成は 3つのボードです マスターボード メモリーボード 軸板そして I/O ボード 通常,このマシンには DNC 通信用の PC カセットも含まれます.
より大きな構成では,強化されたディスプレイのためのグラフィックプロセッササブシステム,より複雑な梯子プログラムのためのPMC-Mボード,第5軸または第6軸のための追加の軸ボードを追加する.
A20B-2000-0175は,A20B-2000-0170の指定された代替機である.ほとんどの構成では, -0175は, -0170と同じ周辺ボードと同じSMDモジュール (ある場合) を受け入れている.-0170を -0175に置き換えるとき周辺ボードは設置され,SMDモジュールは移動されます.
交換前に確認すべき主要な互換性要件は,システムソフトウェアのバージョンです.
-0175は後期ハードウェア改訂を使用する.メモリーボード上のシステムソフトウェアは, -0175ボード改訂と互換的である必要があります.
ほとんどの場合,これは問題ではありませんが,非常に初期のZero-Cシステムソフトウェアバージョンを実行しているコントローラでは, -0175に移行する際にシステムソフトウェア更新が必要かもしれません.
Q1: ゼロ-C マシンが起動するが,サイクル時間は予想より遅いようだ.マスターボードが意図した性能以下で動作している可能性があるか?
Zero-C システムでは,誤った前向きパラメータ,マスターボードのクラック回路の劣化,または周辺ボードからの過度の中断負荷から遅いサイクル時間が来る可能性があります.すべてのプロセッサの忙しい指標のためのコントローラーの診断画面をチェック.
板のクロックオシレーターが劣化すると,定番周波数以下で動きます.これは断続的な故障ではなく,一貫して再現可能な減速を生成します.
板の交換は,時計回路の故障に対する唯一の信頼できる治療法です.
Q2: -0170を -0175に置き換えた後,マシンが起動しますが,軸板は認識されません.何が原因かもしれません.
マスターボード交換後の軸板認識の失敗は,通常, -0175 と軸板の間のタイミングまたはハードウェア修正の互換性を示します.-0175の互換性範囲内にあることを確認します.
マスターボードとアックスボードの間のバックプレンの接続を確認する.また,アックスボードの構成スイッチがシステムの軸数のために正しく設定されていることを確認する.
Q3: Zero-C マシンが起動するが,初期起動フラッシュの後,ディスプレイは空白のままである.他のボードは正常に見える.マスターボードが欠陥なのか?
初始起動後に空白表示は,NCプロセッサが起動順序を完了していないことを意味します.
マスターボードからソフトウェアを 読み込もうとしているメモリーボードかもしれません
マスターボードの診断LEDを観察して起動順序の状態を確認する.特定のLEDパターンで半途中で停止するボードは,FANUC診断図で定義された故障位置を指します..
LEDの活動が全くないボードは,マスターボードのプロセッサや電源の故障を示唆します.
Q4:A20B-2000-0175は0MCと0TDの間で交換可能ですか?
マスターボードのハードウェアは,すべてのZero-C変種で同じである.マシンタイプの間には,システムソフトウェア,軸板,パラメータが異なる.
0MCからのボードは,周辺ボード,システムソフトウェア,パラメータがターゲットマシンに適している場合に 0TDにサービスし,その逆もあります.
マスターボードの交換後,常にターゲットマシンのデータバックアップを復元します.
Q5: -0175 板は,テストされたスペアとして購入されました.その状態を維持するためにどのように保管する必要がありますか?
安定した室温 で,オリジナル 式 または 交換 式 の 静電 防止 梱包 に 保管 し,湿度,直接 日光,高温 から 遠ざけ て ください.
バッグに部品番号と試験日記を貼る.数年に一度,ボードコンタクトを酸化がないかチェックする.
ボードに SRAM バックアップ バッテリーが搭載されている場合,ボードが使用される前に バッテリーをチェックし交換してください. 蓄積中のバッテリーの故障はボード自体に影響しません.SRAMのデータで電源が供給される場合, SRAMのデータは生き残れないということです.
