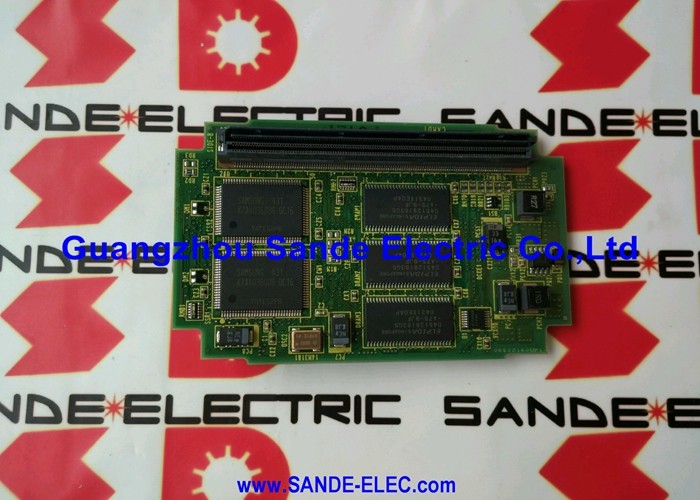

Fanuc A20B-2000-0170 マザーボード A20B20000170 A2OB-2OOO-O17O

FANUC A20B-2000-0170 | Zero-C コントロールマスターPCB — 32ビット、シリーズ0MC / 0TC / 0MD / 0TD、生産終了

部品番号: A20B-2000-0170

メーカー: FANUC 株式会社 (日本)

製品タイプ: マスターコントロールPCB (マザーボード)

アーキテクチャ: 32ビット、分割アーキテクチャ

対応システム: FANUC シリーズ 0MC, 0TC, 0MD, 0TD (Zero-C)

サポートされる構成: 0-T, 0-M, 0-W, 0-P, 0-G

生産状況: 生産終了; 後継品 A20B-2000-0175

重量: 5.36ポンド (約 2.43 kg)

概要

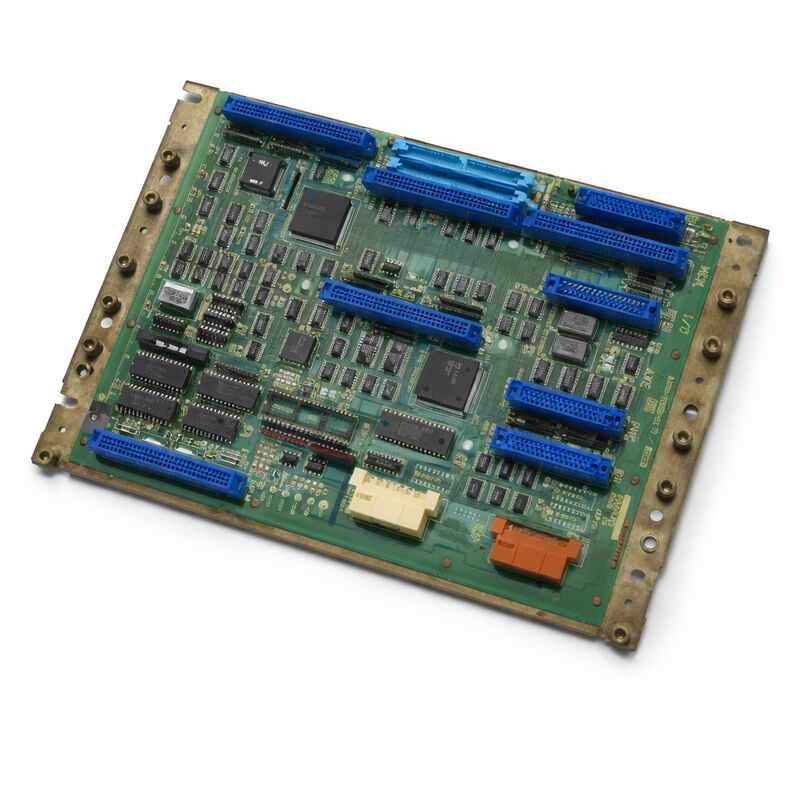

A20B-2000-0170は、FANUCシリーズZero-C CNCコントローラーのマスターコントロールPCB — マザーボードです。これは、Zero-Cコントローラー全体が構築される中心的なボードです。FANUC独自の用語では、これはZero-Cプラットフォームの世代と能力を定義するメインの32ビットPCBです。

Zero-Cは、FANUCで最も成功し、広く展開されたCNCコントローラー世代の1つでした。

生産期間中、旋盤 (0TC, 0TD)、マシニングセンタ (0MC, 0MD)、およびその他のさまざまな工作機械に採用されました。

その結果、世界中の生産施設で稼働し続けるZero-Cマシンが膨大な数存在します。これらのコントローラーのマスターボードが故障した場合、A20B-2000-0170がそれを復旧させる交換品となります。

このボードはハーフサイズで、初期の0-B世代のマザーボードよりも小さいです。

Zero-Cのプラグイン周辺カードのバックプレーンとして機能します。最小構成では、メモリカード、軸カード、I/Oカードの3つの周辺ボードが必要です。より大きな構成では、グラフィックプロセッサ、PMC-Mカード、5軸および6軸用の追加軸ボード、DNC通信用のPCカセットが追加されます。

この拡張性 — 同じマスターボードを多くの異なる機械構成に適合させる — により、Zero-Cは機械メーカーにとって非常に構成可能なプラットフォームとなりました。

このボードはFANUCによって生産終了となりました。後継品はA20B-2000-0175です。

調達時には、注文前に搭載されている周辺カードおよびシステムソフトウェアとの互換性を確認してください。

主な仕様

分割アーキテクチャ — 分散処理

A20B-2000-0170の決定的な設計特性は、その分割アーキテクチャです。初期のFANUC CNCマザーボードがほとんどの処理を単一の大きなボードに集中させていたのとは異なり、Zero-Cマスターボードは共有バックプレーンを介して処理を周辺ボードに分散させます。

マスターボードは、NCプログラムインタープリタ、補間計算、座標管理といったコアCNC機能を処理します。軸ボードは、割り当てられた軸のサーボコマンド生成とフィードバック処理を処理します。

メモリボードは、プログラムの保存と取得を処理します。PMC-Mカード (搭載されている場合) は、機械ラダーロジックを独立して処理します。

この処理の分散は、いくつかの実用的な利点をもたらしました。各ボードは特定の機能に最適化できます。

故障した軸ボードは、NC全体の機能を停止させることはありませんでした。また、モジュラーアーキテクチャにより、周辺ボードの組み合わせを変更するだけで、同じマスターボードがシンプルな2軸旋盤から複雑な5軸マシニングまで、さまざまな構成に対応できました。

Zero-C — FANUCコントロールの「スイスアーミーナイフ」

Zero-Cの構成能力は、その時代としては驚異的でした。同じA20B-2000-0170マスターボードは、2軸とシリアルスピンドルを備えたシンプルなギャングツール旋盤や、5軸、C軸、ライブツール、テールストック制御を備えた複雑なターニングセンターに対応できました。

周辺ボードの選択、パラメータ設定、システムソフトウェアのバージョンによって、特定の設置の能力が決まりました。

この構成能力により、Zero-Cはあらゆる加工分野の数百もの異なる機械メーカーの機械に搭載されました。

0-T構成は旋盤に使用されました。0-M構成はマシニングセンタに使用されました。

0-W構成はワイヤーEDMマシンに使用されました。0-P構成はパンチプレスに使用されました。0-G構成は研削盤に使用されました。

すべて同じマスターボードプラットフォームから実行されました。

メンテナンスの実用的な結果として、交換用のA20B-2000-0170ボードは、周辺ボードとシステムソフトウェアが正しく一致していれば、同じ制御世代の機械間で転用可能です。

廃止された0MCのボードは、ハードウェアとソフトウェアの互換性が確認されていれば、稼働中の0TCの有効な交換品となり得ます。

マスターボードの交換 — 期待されること

マスターボード自体には機械固有のデータは含まれていません — これはプロセッサボードです。機械固有のデータ (パラメータ、プログラム、PMCラダー、工具オフセット) は、メモリボードのSRAMおよびFROMに保存されます。

A20B-2000-0170を交換する場合、これらのデータは通常取り付けられたままのメモリボードに保持されます。

ただし、メンテナンス前の完全なデータバックアップをメモリカードまたは外部デバイスに取ることは、常に正しい手順です。

SRAMバッテリーが消耗しており、ボード交換中に放電した場合、メモリボードが取り付けられたままでもSRAMの内容が失われる可能性があります。

既知の良いバックアップがあれば、その損失は危機ではなく回復可能なイベントになります。

交換後、コントローラーは通常の起動シーケンスを完了し、交換用ボードが取り付けられている周辺ボードおよびシステムソフトウェアバージョンと互換性がある限り、メモリボードから以前に保存されたプログラムとパラメータを問題なくロードする必要があります。

よくある質問

Q1: Zero-Cコントローラーの起動時にRAMパリティアラームが表示されます。他のボードは正常に見えます。マスターボードが原因ですか？

Zero-CシステムでのRAMパリティアラームはメモリ障害を示しますが、メモリはマスターボードではなくメモリボードにある可能性があります。

アラームが参照するメモリアドレスを確認してください — コントローラーの診断出力は、障害が共通RAM、NC RAM、またはPMC RAMのいずれにあるかを示します。

障害がマスターボード自身のRAMを参照している場合、マスターボードが疑わしいです。

メモリボードのRAMを参照している場合、まずメモリボードを調査する必要があります。

Q2: 機械は0TC構成です。0MCマシンから来たA20B-2000-0170で交換できますか？

はい、マスターボードのハードウェアは0TCと0MC構成で共通です。

旋盤とマシニングセンタの構成の違いは、軸ボード、システムソフトウェア、およびパラメータによって決まります — マスターボード自体ではありません。

0MCのマスターボードは、周辺ボードの互換性が確認され、システムソフトウェアが正しくロードされていれば、0TCの設置に使用できます。

交換を試みる前に、必ずインストールされているシステムをバックアップしてください。

Q3: A20B-2000-0170の電源は入っていますが、ディスプレイにはコントローラーの起動テキストが表示されない白い画面が表示されます。何が起こっていますか？

起動時の白い画面は、通常、グラフィックスサブシステムが信号を受信したが、NCプロセッサがまだ起動していないか、ブートシーケンスの早い段階で停止したことを示します。マスターボード上のLEDアラームパターンを確認してください — これらは初期の診断情報を提供します。

一般的な原因としては、メモリボードの故障、FROMコンテンツの破損、またはマスターボード自身のプロセッサ回路の障害が挙げられます。

周辺ボードの接続を確認し、メモリボードが正しく装着されていることを確認してください。

Q4: 後継ボードA20B-2000-0175はA20B-2000-0170を直接置き換えられますか？

-0175は-0170の指定された後継品ですが、特定の設置での直接の交換可能性は確認する必要があります。

FANUCのZero-Cシリーズの後継ボードは、通常、機能的な互換性を維持しながらハードウェアの改訂に対応しますが、システムソフトウェアのバージョンと周辺ボードの構成は、設置前に-0175の互換範囲に対して検証する必要があります。

お客様の構成に固有の確認については、工作機械メーカーまたは資格のあるFANUCサービス組織にお問い合わせください。

Q5: マスターボードをテスト済みのスペアに交換した後、Zero-Cマシンにサーボアラームが表示されます。軸ボードは変更されていません。何が原因で発生する可能性がありますか？

マスターボード交換後にのみ表示されるサーボアラームは、新しいマスターボードと既存の軸ボード間の通信問題を示唆しています。

マスターボードがバックプレーンに完全に装着されていること、およびすべてのボード間コネクタが接続されていることを確認してください。

また、システムパラメータ — 特にサーボインターフェースパラメータ — がメモリボードに intact であることを確認してください。

交換中にパラメータが失われた場合、バックアップからの復元とサーボパラメータの再入力でアラームが解決するはずです。
