部品番号:A20B-1009-0300
製造者:FANUC株式会社 (日本)
製品タイプ:接続PCB
ボードシリーズ:A20B-1009
適用:FANUCのCNCとロボット制御器の内部インターフェース

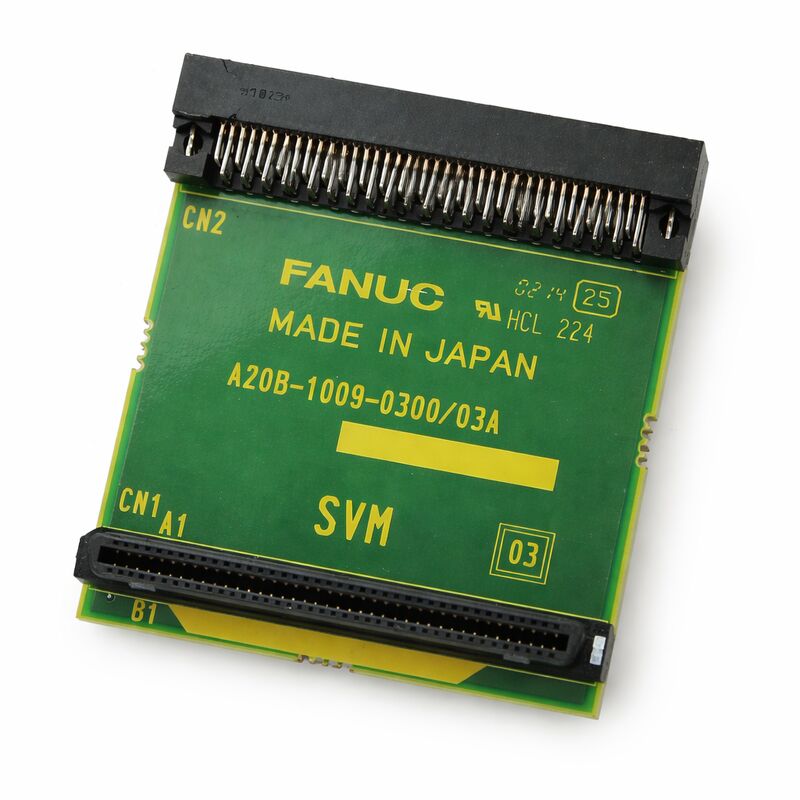

A20B-1009-0300は,FANUCのA20B-1009シリーズから接続印刷回路ボードである.FANUC システムにおける接続ボードは,コントローラの異なる部分間の物理的および電気的インターフェース機能や,コントローラとフィールドワイヤリングの間の機能を果たします..
信号を路線し 接続型とマッチし 信号レベルを変換し 制御キャビネットの外から来るケーブルの物理的なマウントポイントと端末を提供します
A20B-1009シリーズは,CNCおよびロボットコントローラアプリケーションで使用されるFANUCインターフェースおよび接続PCBのグループです.
これらのボードは通常,アクティブ信号処理を行わない. CPUやメモリーカードではない.
Instead they serve the essential role of translating the internal connector arrangement of the control unit into the physical connectors and signal paths that the machine or robot's external wiring requires.
このインターフェースの質 接続器と痕跡の整合性 周辺の機械ハードウェアとのシステムの通信の信頼性に直接影響します
FANUCは日本で接続ボードを製造し,その加工ボードと同じ品質基準を満たしています.
CPU と メモリー ボード と 比べ て この ボード は 軽視 さ れ て い ます が, 接続 ボード の 障害 は 壊れた ケーブル と 同じ 効果 を 与え ます.信号 は 目的 地 に 届き ませ ん.CNCやロボットはセンサーの入力を見逃すか,出力を動かせない断層が現れる
| パラメータ | 価値 |
|---|---|
| 部分番号 | A20B-1009-0300 |
| 製造者 | FANUC株式会社 |
| 製品タイプ | 接続PCB |
| ボードシリーズ | A20B-1009 |
| 適用する | FANUC CNC と ロボット コントロール インターフェース |
| 原産地 | 日本 |
| 動作温度 | 0°C 55°C |
| 貯蔵温度 | −20°Cから60°C |
| 湿度 | 75% RH 最大 (不凝縮) |
| 可能な状態 | 新しい (余剰) / 改装された / 修理された |
CNCとロボットの制御器は単一的な装置ではありません 各には特定の制御機能に特化した複数のボードがあります内部バスとコネクタの定義されたセットを通じて通信する.
これらのボードの間を移動する信号は,最終的に外界に届く必要があります セルボドライブ,I/Oフィールドデバイス,オペレーターパネル,通信ネットワーク.
接続ボードが この移行を処理します
内部ボードは,制御ラック内に効率的に収まる高密度のコネクタを使用するが,フィールド配線には不適切である.
接続ボードは,内部接続装置から機械キャビネットに設置するのに適したケーブルと接続型に変換するアダプタを提供します.
FANUCロボットコントローラでは,A20B-1009シリーズには,ブレーキと重力補償ユニットの接続,I/Oコネクタ変換,その他の内部インターフェース機能に使用されるボードが含まれています.
部品番号の尾行数字で識別されるシリーズ内の各バリエーションは,制御器のアーキテクチャ内の配置によって定義される特定の接続目的に役立ちます.
接続ボードはアクティブプロセッサボードよりも少ない理由で故障します.故障するプロセッサ,老朽化するコンデンサ,破損するファームウェアはありません.
PCBやそのコネクタに重複したペアリングサイクルによる機械的損傷,環境汚染による腐食,過剰挿入力の損傷,熱循環による板の柔軟性により 溶接接器の結合が時間とともに壊れる.
接続 板 が 故障 する と,その 症状 は,ケーブル の 障害 の 症状 に 似 て い ます.コントローラ が 受け取る と 思っ て いる 信号 は 存在しない.
コントローラーが駆動する出力はマシンに届かない. フィールドデバイスの故障のように見えるアラームが表示されますが,実際には接続ボードの故障です.
ケーブルとコネクタの検査で 何も問題がないと 接続ボードそのものに 注意を向けなければなりません
高振動環境は 接続ボードの劣化を加速させる
振動の微小動きが繰り返され 溶接接器の関節とコンネクタが緩やかになります
高速のスピンドル速度や大きな切断振動を持つ機械の接続ボードの定期的な検査は,健全な予防的なメンテナンスの実践です.
接続ボードの交換は通常簡単です システムをオフにします ケーブルの接続を削除する前に文書化します交換板に合致する記録された順序でケーブルを再接続します.
ドキュメントのステップは極めて重要です
接続ボードには複数の類似したコネクタがあり,2つのケーブルを交換すると,予期せぬ障害や診断が難しい障害が生じます.削除を開始する前にケーブルの配置を写真または図面.
交換後,マシンを動かする前に,接続ボードの出力に期待されるすべての信号が表示されていることを確認します.
制御器の診断I/Oスクリーンを用いて,フィールド入力が正しく読み取られ,出力コマンドがフィールドデバイスに到達していることを確認する.
Q1:複数のI/O信号が同時に動作を停止した.ケーブルは完ぺきに見えます.A20B-1009-0300が故障しているのでしょうか.
接続ボードの故障の典型的なパターンです 接続ボードの故障は
接続ボードの内部バスの故障 裂け目がある痕跡や故障した溶接接点 により,1つずつではなく,複数の信号を同時に取り出すことができる.
接続ボードのコネクタが損傷または腐食の兆候があるかどうかを確認し,ボードが故障したと結論付けます.
接続器のコンタクトを掃除し,すべてのコンタクトを再シートし,交換を注文する前に再テストします.
Q2: 接続ボードは,接続器の近くで火傷跡が見えます. 修理できますか?
燃焼痕跡は,以前の過負荷事件を表示します. 接続器または近くの回路を通過する過剰な電流.
超負荷の原因が解消されたとしても 板のPCB痕跡や 周辺の部品は表面から見えない方法で 劣化する可能性があります
燃焼 損傷 を 経験 し た 板 は 信頼 さ れ ませ ん.潜在 的 に 傷ついている 銅 の 痕跡 を 修復 する 代わりに 交換 し て ください.
Q3:このボードは,SRAMバッテリーのバックアップ要件に影響していますか?
接続ボードは受動的なもので メモリもプロセッサも蓄電池もありません
ボードを交換すると,データの損失はありません.CPUまたはメモリボードの交換とは異なり,接続ボード交換はバックアップからデータを復元する必要はありません.
機械の制御データは制御機のメモリーボードに保存され,接続ボードの交換は影響を受けない.
Q4:この接続ボードが私のアプリケーションに適しているかをどうやって確認しますか?
インストールされたボードのラベルから部品番号を読み,A20B-1009-0300後尾を含む正確にそれをマッチします.
A20B-1009シリーズの内では,異なるバリエーションが異なる物理的なコネクタの配置と信号割り当てに対応する.
誤ったバージョンは機械的にインストールされますが,信号を誤ってルーティングします. インストールされたボードのラベルは最終的な識別子です.
Q5: 設置されたボードの接続ピンが曲がっている.ボードを交換するかピンを直すべきか?
PCB コンネクタ の 曲がりくねった ピンは,ピン の 底 に 永久 的 な 変形 が ない 場合,慎重 に 整え て ください.適当な 小型 道具 を 使い,注意深く 作業 し て ください.
底部にピンが割れたり,ソールドされたPCBパッドが引き上げられたりすると,壊れたピンが産業用制御ボードの使用に必要な品質基準に確実に修復できない場合決定する前に拡大鏡で検査してください
