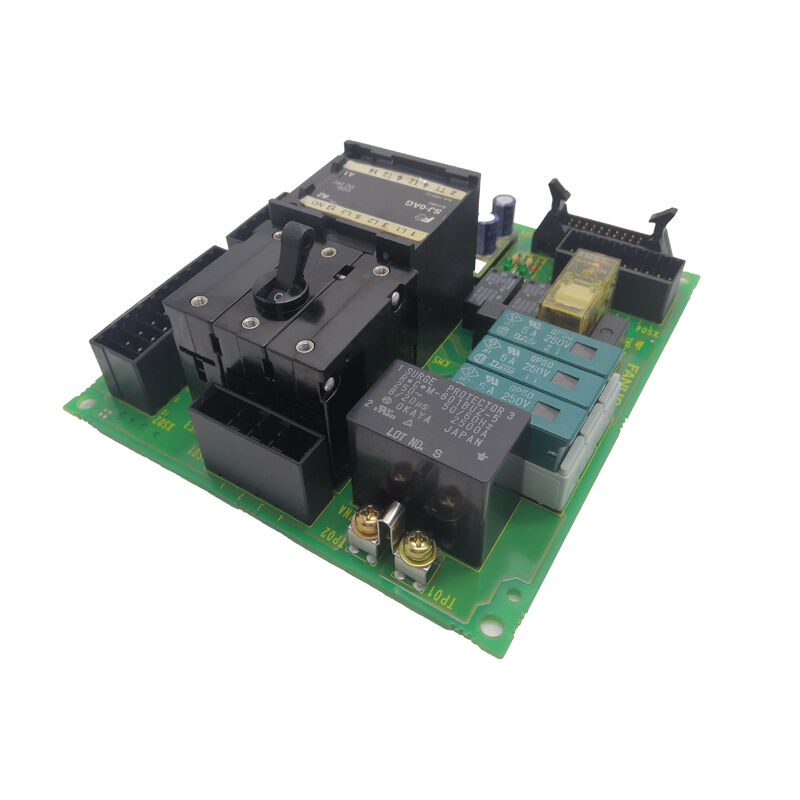

| 起源の場所 | 日本 |
| ブランド名 | FANUC |
| 証明 | Contact:Ms Amy SKYPE:sandesales01 EMAIL:sales01@sande-elec.com |
| モデル番号 | A20B-1006-0489 |
FANUC Alpha シリーズのドライブ キャビネットでは、SPM (スピンドル パワー モジュール) が工作機械の主軸モータを駆動します。 SPM は PSM (電源モジュール) から DC バス電圧を受け取り、それをスピンドル モーター用の可変周波数 AC 出力に変換します。
SPM-30 は 30kW の主軸を処理します。これは、22 ～ 30kW の範囲の主軸モーター サイズを備えたマシニング センターの標準的な出力レベルであり、幅広い汎用加工作業をカバーします。
SPM-30 モジュール内では、3 つの異なる PCB が連携して動作します。

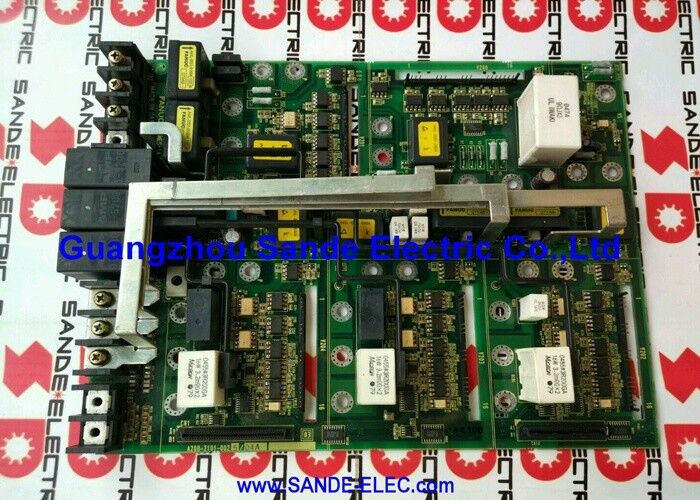

電源ボード (A20B-1006-0489):一次配線と電源配線 PCB。 DC バス入力、スピンドル モーターへの三相 AC 出力、およびパワー デバイス インターフェイスなどの大電流接続を実現します。
ファイアリングボード (A20B-2902-0390):IGBT スイッチング デバイスのゲート駆動パルスを生成します。ファイアリングボードは、コントロールカードのコマンドを、正確なスピンドル速度とトルク制御に必要なマイクロ秒精度のゲート信号に変換します。
コントロール カード (A16B-2202-043x または A16B-2203-033x):インテリジェンス層。 CNC からスピンドル速度コマンドを受信し、速度と電流の制御ループを実行し、エンコーダーのフィードバックを処理して、ファイアリング ボードにコマンドを送ります。
| パラメータ | 価値 |
|---|---|
| 部品番号 | A20B-1006-0489 |
| モジュール | SPM-30（30kWスピンドル） |
| 取締役会の役割 | パワー基板 |
| 互換性がある | A06B-6088-H230、A06B-6102-H230 |
| コンパニオンボード | A20B-2902-0390、A16B-2202-043x |
| 起源 | 日本 |
SPM-30 モジュールの定格は 30kW の連続スピンドル出力です。マシニング センターのスピンドル モーターの場合、30kW は以下をカバーします。
30kW 定格は、合計連続出力電力を指します。通常、加速過渡時の短期間のピーク電力はこの値を超えます。
SPM-30 電源ボードの障害:マシニング センターのスピンドル ドライブは、モーターや機械的負荷とは無関係な持続的な過電流アラームを生成します。コントロールカードと起動ボードは正しくテストされます。 A20B-1006-0489 電源ボードが障害として識別されます。ボードを交換すると、通常のスピンドル動作が回復します。
SPM-30モジュールサービス：計画されたスピンドル ドライブ モジュールのオーバーホール中に、長時間稼働するスピンドル ドライブ システムの完全な PCB 更新の一環として、A20B-1006-0489 電源ボードがファイアリング ボードとともに交換されます。
障害後の復元:DC バス過電圧イベントに続いて、スピンドル モジュールに内部障害が発生します。電源基板には目に見えるコンポーネントの損傷があります。 A20B-1006-0489 の交換と、起動ボードおよび制御カードの検証を組み合わせると、スピンドル モジュールが完全な動作仕様に復元されます。
Q1: A20B-1006-0489 は個別に販売および設置されますか、それとも完全なモジュールの一部としてのみ設置されますか?
一部のサービス組織は、修理レベルの交換用に個別のボードとして A20B-1006-0489 を提供しています。 CNC Electronics などの他社は、個々の PCB 単体ではなく、完全な A06B-6088-H230 モジュールのみをアセンブリとして供給しています。個別のボードの供給と完全なモジュールの供給のどちらが正しいアプローチであるかは、障害診断によって決まります。単一のボード障害が確認された場合は、個別の PCB 交換がサポートされます。広範なモジュール損傷 (複数のボード、電源デバイス) は、モジュールを完全に交換することでより適切に解決されます。
Q2: ファイアリングボード A20B-2902-0390 の機能は何ですか?また、A20B-1006-0489 とどのように相互作用しますか?
点弧ボードは、SPM-30 の出力段の IGBT トランジスタのゲート駆動信号 (PWM パルス) を生成します。ゲート駆動信号は電源基板 (A20B-1006-0489) を通過して IGBT ゲート端子に到達します。ファイアリングボードが誤ったゲートタイミングを生成すると、パワーボードはこれらの誤った信号をパワーデバイスに送信し、電流の不均衡、過剰な加熱、またはコンポーネントの故障につながります。障害診断では、1 つだけを交換する前に、両方のボードが正しく機能していることを確認する必要があります。
Q3: SPM-30 (A06B-6088-H230) は、新しい A06B-6102-H230 バリアントとどのように異なりますか?
どちらも A20B-1006-0489 電源ボードを使用しますが、制御カードのリビジョンとソフトウェアのバージョンが異なります。 A06B-6088 シリーズの H230 は、A16B-2202-043x シリーズの制御カードを使用します。 A06B-6102-H230 は、更新されたファームウェア (ROM バージョン 9D20 以降) を備えた A16B-2203-033x シリーズのコントロール カードを使用します。モータードライブのハードウェアが同一であるため、電源ボードはこれらのバリエーション間で共通です。違いは制御ソフトウェアの機能にあります。
Q4: SPM-30 モジュールはどのような保護機能を提供しますか?
SPM-30 は、過電流 (制限を超える出力電流)、DC バス過電圧 (PSM または回生による)、相間および相から接地への短絡、過熱 (ヒートシンク温度監視)、およびスピンドル モーターの過負荷から保護します。これらの保護は 3 枚のボード スタック全体に実装されています。コントロール カードはほとんどの状態を監視し、障害が発生した場合には起動ボードにゲート パルスを無効にするよう命令します。電源基板は、サーミスター接続を通じて温度監視に貢献します。
Q5: 電源基板の障害を示すアルファ SPM アラーム コードは何ですか?
電源基板の問題に関連する FANUC Alpha SPM アラームには、次のものが含まれます。 SPM アラーム 24 (IPM アラーム - インテリジェント パワー モジュール障害。電源基板を経由する IGBT ゲート ドライブまたは電源デバイスの障害を示します)。 SPM アラーム 01 (モーター過電流); SPM アラーム 12 (ヒートシンクの過熱)。単発の過電流アラームは、一時的な負荷スパイクによって発生する可能性がありますが、モーターや外部の障害が特定されずに継続的またはすぐに再発するアラーム、特に IPM アラームは、電源基板を交換候補として示します。
