| 起源の場所 | 日本 |
| ブランド名 | FANUC |
| 証明 | CE ROHS |
| モデル番号 | A20B-1006-0487 |

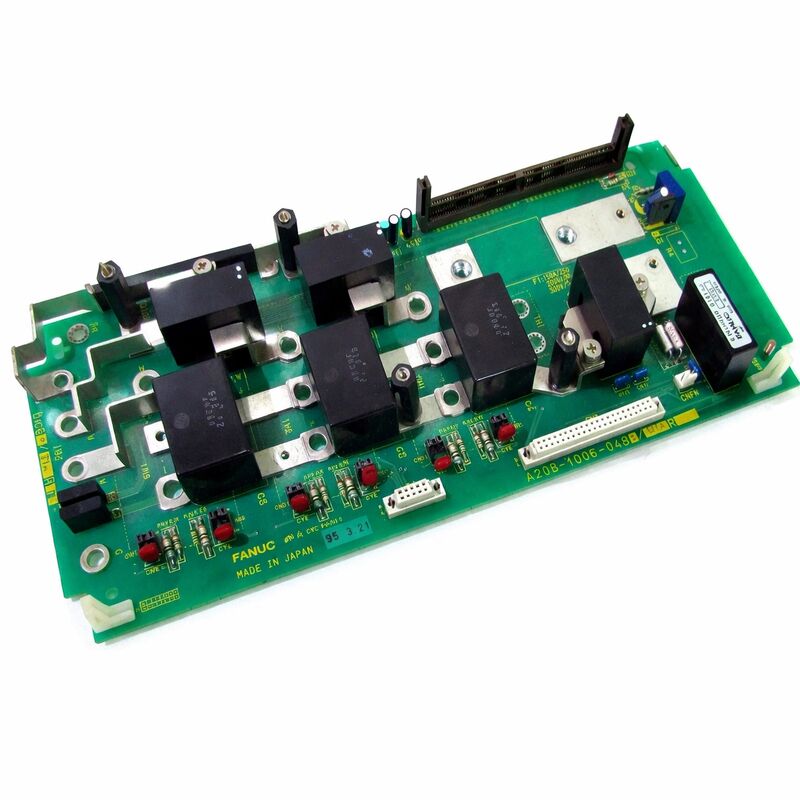

部品番号:A20B-1006-0487 について
製造者:FANUC株式会社 (日本)
製品タイプ:スピンドルアンプリファイヤ モジュール ワイアリング PCB
ボードシリーズ:A20B-1006
適用:FANUC Alpha SPM (スピンドル増幅機モジュール) シリーズ
ドライブファミリー:FANUC アルファシリーズドライブ
A20B-1006-0487は,FANUCのAlphaシリーズSPM spindle増幅機モジュールのワイヤリングPCBである.スピンドル増幅モジュールは,CNC機械ツールのスピンドルモーターを動かすユニットです,PSMからの直流バス電圧を,指示された速度とトルクでスピンダを動かす変頻ACに変換する.
A20B-1006-0487は,このモジュール内の内部配線板である.モジュールの他の内部コンポーネント間の様々な信号と電源経路をルーティング,接続,インターフェースするボードである.
ワイヤリングPCBは,ワイヤリングボードまたはインターコネクトボードとも呼ばれ,駆動ユニット内の制御PCBと電源PCBとは異なる.制御PCBは,処理電子機器とサーボアルゴリズムの実行を含む.
パワーPCBは出力トランジスタと直接接続します ワイヤリングPCBはこれらのボードをモジュールの外部コネクタに接続する物理的なルーティングインフラストラクチャを提供します内部センサーパワーバスの接続と保護装置
配線板なしでは,モジュールの内部部品は互いに,外部の駆動システムと通信できません.
A20B-1006シリーズは,FANUCのアルファドライブモジュールのワイヤリングPCBをさまざまな電流評価および構成でカバーする. -0487変種は,このシリーズの特定のSPMモデルにマッチされている.
FANUCの生産基準に従って日本で製造され,動作するアルファスピンドルドライブ内の熱と電気環境のために設計されています.
| パラメータ | 価値 |
|---|---|
| 部分番号 | A20B-1006-0487 について |
| 製造者 | FANUC株式会社 |
| 製品タイプ | ワイヤリングPCB (インターコネクトボード) |
| ボードシリーズ | A20B-1006 |
| 適用する | FANUC アルファ SPM スピンドルアンプ |
| ドライブ ファミリー | FANUC アルファシリーズ |
| 原産地 | 日本 |
| 動作温度 | 0 ∼ 55°C (駆動モジュールに搭載されている) |
| 貯蔵温度 | −20°Cから55°C |
| 湿度 | 75% RH 最大 (不凝縮) |
| 可能な状態 | 新しい (余剰) / 改装された / 修理された |
FANUC Alpha SPMは,FANUCの共有DCバス駆動システム内のスピンデル駆動モジュールである.それは共通のキャビネットでPSM (電源供給モジュール) とSVM (サーボアンプリファイヤーモジュール) と並行して動作する.PSMは DC バスを供給する.
SVMユニットはサーボ軸モーターを動かす SPMはスピンドルモーターを動かす
スピンドルモーターの制御要求は,伺動軸モーターとは異なります.
スピンドルモーターは 命令された速度で 0 近くからモーターの最大速度まで走らなければならず, 幅広い速度範囲で一定のトルクを維持し, ローリング操作のためのトルク制御をサポートする必要があります.ツール変更のための定義された角位置に正確に向きSPMはこれらの要件をすべて処理します.
SPMの内部では複数のボードが一緒に動作します 制御PCBは速度とトルク制御アルゴリズムを実行し 輸出セクションは電源トランジスタを動かすそして電線PCBは,A20B-1006-0487で,すべての内部部品を結びつけます.
制御ボードから電源出力段階までの すべての信号経路 すべてのセンサー接続 すべての外部コネクタインターフェースは ワイヤリングPCBを通ります
"ワイヤリングPCB"という用語は,FANUCの駆動モジュール設計の文脈において,具体的で意味があります.これらのボードはモジュール内の配送センターとして機能します.CNCからモジュールのケーブルハースとペアするコネクタをホスト.
制御ボードと出力トランジスタの部分に合致する 内部コネクタの位置を提供します
電流の測定信号を出力ステージの電流トランスデューサーから制御ボードの測定入力に転送する.
一部のワイヤリングPCBは,機能的にサポートしている回路の一部であるコンポーネントもホストします. スナバーコンデンサ,ゲートレジスタ,電流トランスデューサーコンディショニング回路,および保護装置.
このケースでは,配線板は単なる受動的なルーティングではなく,回路機能に参加します.A20B-1006-0487の特定の構成要素は,サポートするSPM構成によって決定されます..
配線PCBが故障すると 部品損傷,コネクターの磨損,痕跡損傷,または汚染により 障害は単一のクリーン障害ではなく,複雑なマルチ信号障害としてしばしば現れる.
複数のアラームが同時に表示されるのは,ボードが多くの異なる監視回路の信号経路を提供するためです.
この複数のアラームパターンは,共通の要素である電線PCBが特定されるまで,最初は混乱しているように見えます.
アルファSPMユニットは,通常,モジュール組として整備されます. スピンドル駆動モジュールが故障した場合,診断は,欠陥が制御部分 (制御ボード) にあるかどうかを決定します.電源セクション (出力トランジスタ),または信号ルーティング層 (ワイアリングPCB). 完全なモジュールではなく,欠陥ボードのみを交換することは,経済的かつ実用的な保守アプローチです.
配線PCBは,Alpha SPMの3つの交換可能な板層の1つです.その交換は,ボードのマウント位置と内部コネクタにアクセスするためにモジュールハウジングの部分的な分解を必要とします.
交換後,完全なモジュールの機能は,機械が生産に戻る前に,スピンドル加速,負荷下における恒定速度,方向性を試験する必要があります.
交換ボードの部品番号が正確に一致することを確認します.A20B-1006シリーズ内のワイヤリングPCBは,特定のドライブ電流評価値に設定されています.
異なる電流評価のボードは,似ても似てもみられるが,必要な回路パラメータと一致しない異なるコンポーネント値またはトラスレイアウトを有する.
Q1:アルファスピンダードライブは,スピードコマンドが発信される前に,スピンダールの有効時に即座にオーバー電流アラームで起動します.A20B-1006-0487のワイヤリングPCBが欠陥なのでしょうか?
速度の指示の前に 超電流アラームが鳴るのは ワイヤリングPCBの故障か コントロールボードの故障と一致します出力トランジスタが切り替えられる前に過剰電流が検出されています. これは実際の過剰電流ではなく測定回路の故障を指します..
電源測定回路の信号経路をワイヤリングPCBで確認します.電源トランスデューサーがワイヤリングボードに接続され,信号のコンディショニングがワイヤリングボードにある場合は,誤差がある場合,誤った過剰電流読み上げが発生し,すぐにアラームが起動します..
Q2: スピンドルは高速で動いているが,オリエンテーションは毎回失敗する.モーターとエンコーダは無傷に見える.ワイヤリングPCBが関与している可能性がある.
通常の速度でのスピンドル方向の障害は,Z信号 (一回転毎の位置パルス) の経路を指します.エンコーダーフィードバック信号のルーティングは制御ボードに到達する前に配線板を通過する.
エンコーダー信号経路の電線PCB欠陥は,速度フィードバック (C信号) を保持しながらZ信号を中断または劣化させる可能性があります.
振動器を使って配線板のエンコーダーコネクタの出力からZ信号を確認する.
Q3: SPM モジュールは検査のために開かれ,ワイヤリング PCB はコネクタエリアの1周りに可視的な腐食を示しています.ボードを交換すべきですか?
コンネクタの周りの可視的な腐食は,水分や腐食性汚染物がモジュールハウジングに入り,ボードに到達したことを示します.
コネクタの接触点の腐食は接触抵抗を増加させ,断続的または恒久的な信号障害を引き起こす可能性があります.
表面で見えるものを超えてコンネクタに浸透する洗濯すると 損傷した接触部位が 完全に機能し直すことは ほとんどありません.
Q4:電線PCBは駆動モジュール外でテストできますか?
ワイヤリングPCBの有意義な機能テストには,その周辺回路に接続されなければなりません 制御ボード,出力ステージ,外部接続.パシブワイヤリングボードの孤立試験は,連続性測定と線路と接続の視覚検査に限定されます..
パネルが正常に機能することを確認するには,完全なモジュール組の中で動作条件で試験しなければならない.
Q5: 配線PCBを交換した後,スピンダルのパラメータを再度入力する必要がありますか?
スピンドルパラメータは,SPMモジュールの配線PCBではなく,CNCコントローラのメモリ (FROM/SRAM) に保存される.配線ボードの交換はパラメータストレージに影響しない.
しかし,SPMのサービス作業の後, confirm that the spindle initialization sequence completes correctly and that the spindle speed calibration and orientation parameters are producing the expected machine behavior before releasing the machine to production.
