| 起源の場所 | 日本 |
| ブランド名 | FANUC |
| 証明 | CE ROHS |
| モデル番号 | A20B-1006-0482 |

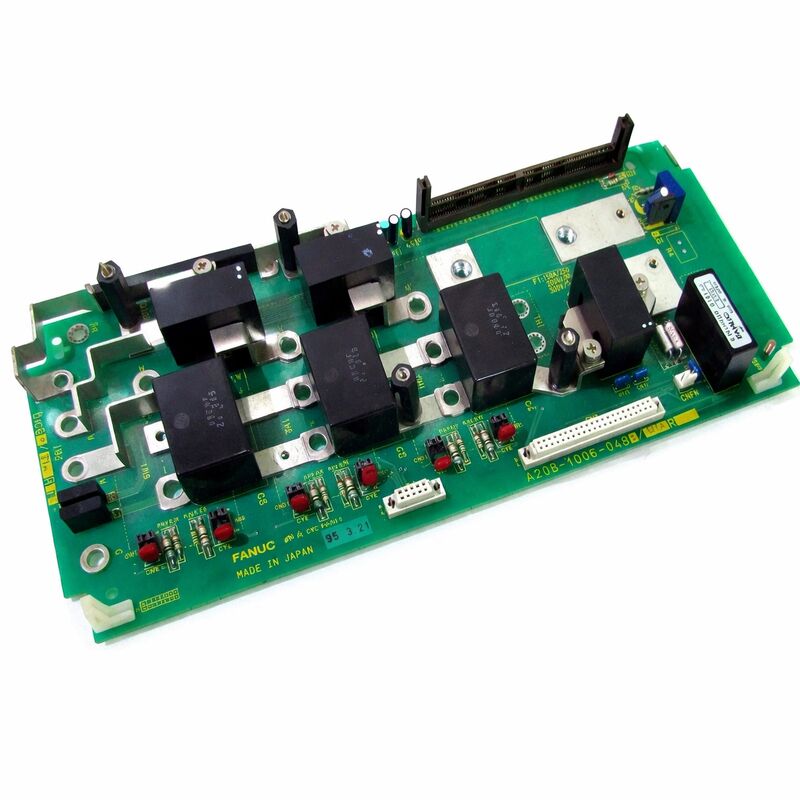

部品番号: A20B-1006-0482
メーカー: FANUC株式会社 (日本)
製品タイプ: スピンドルドライブ ベース配線基板 (電源部PCB)
基板シリーズ: A20B-1006
ドライブファミリー: A06B-6088 アルファシリーズ スピンドルアンプモジュール
互換性のあるドライブユニット: A06B-6088-H226 (SPM-26)、A06B-6088-H230 (SPM-30)
関連制御PCB: A16B-2202-0432 (制御カード)
関連ROM: A20B-2902-0390
入力電圧: 283～325V DCバス
ステータス: メーカー生産終了
A20B-1006-0482は、FANUCの6088シリーズアルファスピンドルアンプモジュール用のベース配線基板、すなわち電源部PCBです。
アルファスピンドルドライブアーキテクチャでは、各モジュールは機能的に異なる2つのプリント基板で構成されています。1つはドライブの信号レベルの知能を処理する制御基板、もう1つはパワーステージコンポーネント（大電流トランジスタ、電流検出回路、ゲートドライバ、モータおよびDCバスへの重負荷電源バス接続）を搭載する配線基板（パワーボードまたはベースボードとも呼ばれる）です。
A20B-1006-0482は、A06B-6088-H226 (SPM-26、26kWクラス) およびA06B-6088-H230 (SPM-30、30kWクラス) アルファスピンドルモジュールに搭載される配線基板です。
これらは6088シリーズの中で大型のモジュールであり、要求の厳しい加工用途（強力なスピンドルモータを備えたヘビーデューティマシニングセンタ、研削センタ、およびスピンドルが 상당な切削負荷の下で一定速度とトルクを維持する必要がある大型旋盤センタ）で使用される高トルクスピンドルモータを駆動します。
"ベース配線基板"という名称は、ドライブモジュールの基板スタックの最下部に物理的に配置されるこの基板の位置を反映しています。
制御基板 (A16B-2202-0432) はその上に搭載され、コネクタを介して制御信号をパワーステージに伝達します。
配線基板は制御基板からゲート駆動信号を受信し、それを使用してパワートランジスタをスイッチングし、スピンドルモータを駆動する可変周波数・可変電圧出力を生成します。
| パラメータ | 値 |
|---|---|
| 部品番号 | A20B-1006-0482 |
| メーカー | FANUC株式会社 |
| 製品タイプ | スピンドルドライブ ベース配線基板 |
| 基板シリーズ | A20B-1006 |
| 互換性のあるドライブ | A06B-6088-H226 (SPM-26)、A06B-6088-H230 (SPM-30) |
| 関連制御基板 | A16B-2202-0432 |
| DCバス入力 | 283～325V |
| スピンドルモータクラス | アルファ 26、アルファ 30、アルファ P40 (モデル依存) |
| 原産国 | 日本 |
| 動作温度 | 0～55℃ |
| ステータス | メーカー生産終了 |
| 利用可能な状態 | 新品 (余剰品) / 改良品 / 修理品 / 交換品 |
6088シリーズモジュールは、FANUCのアルファ共有バスドライブアーキテクチャ内で動作します。PSM (電源モジュール) は、入力された三相ACを規制されたDCバスに変換します。スピンドルアンプモジュールはこのバスから電力を引き出し、スピンドルモータへの三相AC出力を生成します。SPMモジュール内では、電力変換は配線基板上で行われます。
配線基板のパワーステージはIGBT (絶縁ゲートバイポーラトランジスタ) デバイスを使用しています。IGBTは、バイポーラトランジスタの高い電流容量と低い飽和電圧を、MOSFETの電圧駆動ゲート制御と組み合わせています。
スピンドルドライブ用途では、トランジスタが毎秒数千回、数百アンペアの電流を数百ボルトでスイッチングする必要があるため、IGBTが適切な技術です。
A20B-1006-0482上のゲート駆動回路は、これらのIGBTが必要とする正確な駆動信号を生成します。
電流検出も配線基板の重要な機能です。
各相の実際のモータ電流が測定され、制御基板にフィードバックされます。制御基板の電流ループは、指令電流（速度ループから）と測定電流を比較し、PWMデューティサイクルを調整して誤差を閉じます。
正確な電流検出なしでは、クローズドループ電流制御は機能せず、モータは正しいトルクを生成しません。
SPM-26およびSPM-30という名称は、スピンドルモジュールの電力クラスを示します。
これらのモジュールは、アルファシリーズの中で最も要求の厳しいスピンドル用途に使用されます。高材料除去率を必要とする大型マシニングセンタでの持続的な高出力スピンドル運転や、部品品質に不可欠な可変負荷下での一定スピンドル速度を必要とする精密研削用途です。
これらのモジュールによって駆動されるスピンドルモータ（アルファ26、アルファ30、アルファP40、および同様のハイフレームモータ）は、より大型の6088バリアントのみが提供できる電流と電力容量を必要とします。
配線基板のコンポーネント選択と熱管理は、これらの電流レベルに合わせて調整されています。
より低定格の配線基板を高出力ドライブ用途で使用すると、コンポーネントの熱過負荷が発生します。
6088シリーズでは、制御電子機器と電力電子機器を分離することで、メンテナンス上の実用的な利点が得られます。スピンドルドライブが故障した場合、障害源がどちらの基板であるかを特定することで、交換部品が決まります。
これにより、ドライブモジュール全体を交換するよりもコストを節約できます。
制御基板 (A16B-2202-0432) の障害は、通常、通信エラー、パラメータ障害、フィードバック処理エラーなどの制御関連のアラームを発生させ、パワーステージを過負荷にしたり損傷させたりすることはありません。
配線基板 (A20B-1006-0482) の障害は、通常、過電流、過電圧、IGBT障害、ゲート駆動障害などの電力関連のアラームを発生させるか、制御側の症状なしに不正確または欠落したモータ出力を引き起こします。
どちらの基板が故障しているかを区別することで、交換の決定が導かれます。
故障した基板のみを交換することで、故障した基板と同じドライブモジュールを共有している正常な基板に費用をかけることを避けることができます。
Q1: スピンドルドライブにIGBTアラームが表示されます（しばしば単一文字のアラームコードで表示されます）。制御基板はテスト済みで正常であることが確認されています。A20B-1006-0482が故障の可能性が高い場所ですか？
制御基板が正常であることが確認されているにもかかわらずIGBTアラームが続く場合、配線基板のIGBTモジュールまたはゲート駆動回路が原因である可能性が高いです。
IGBTアラームは、IGBTの故障（短絡または開放）、正しいスイッチング信号を供給しなくなったゲート駆動回路、またはドライブがモータ電流を過電流しきい値を超えていると誤って読み取る電流検出障害から発生する可能性があります。
これらの障害はすべて配線基板上にあります。基板交換またはIGBTモジュール交換が適切な対応です。
Q2: スピンドルモータが特定の速度で異常なノイズを発生しますが、アラームは生成されません。モータとモータケーブルは損傷がないことが確認されています。これは配線基板の可能性がありますか？
アラームなしで特定の速度で異常な可聴ノイズが発生する場合、モータ出力の電流の不規則性を示唆しています。
配線基板のパワーステージのいずれかの相が非対称な電流を生成している場合（劣化したIGBTまたはゲート駆動の問題による）、モータは不均衡な電流を受け取り、ノイズまたは振動として現れるトルクリップルを生成します。
このノイズは、スイッチング周波数の高調波に関連しているため、速度に依存します。
ノイズ条件を再現しながら、3相すべてのモータ出力電流をオシロスコープで確認してください。相電流の非対称性は、配線基板の障害を確認します。
Q3: 交換用のA20B-1006-0482を入手しました。-0482と-0483の間で互換性に影響する違いはありますか？
A20B-1006-0482とA06B-6088-H230は、6088シリーズの同じ配線基板ファミリー内の近いバリアントです。これらはSPM範囲内の異なるドライブモデルと定格電流に関連しています。
-0482はSPM-26およびSPM-30ドライブでの使用が文書化されています。
-0483は、シリーズ内の他のSPM定格に関連しています。
これらは必ずしも互換性があるわけではありません。電流処理能力と熱設計が異なる場合があります。
常に基板を設計された特定のドライブモデルに合わせてください。
Q4: ドライブは10年以上使用されています。A20B-1006-0482のどのコンポーネントが経年劣化を示す可能性が最も高いですか？
配線基板のゲート駆動電源部の電解コンデンサが、主な経年劣化の懸念事項です。これらのコンデンサは、ゲート駆動回路がIGBTを正しくスイッチングするために必要な安定したDC電圧を維持します。
経年劣化すると、静電容量が減少し、ESRが増加し、ゲート駆動電源のレギュレーションが低下します。
これにより、断続的で再現が難しいアラームとして現れるIGBTスイッチングエラーが発生する可能性があります。
IGBTモジュール自体にも有限の寿命があります。10年間の使用による熱サイクルは、モジュール内部のボンディングワイヤとハンダ付け接続を徐々にストレスします。
Q5: この基板はA06B-6088シリーズ専用ですか、それとも他のFANUCスピンドルドライブファミリーで使用できますか？
A20B-1006-0482は、A06B-6088アルファスピンドルモジュールシリーズ専用に設計されています。
コネクタレイアウト、コンポーネント配置、熱インターフェース、および電気定格は、6088モジュールの機械的および電気的アーキテクチャに合わせて調整されています。
他のFANUCスピンドルドライブファミリー（6064、6078、または後続の6096シリーズドライブなど）の配線基板とは互換性がありません。これらは、それぞれのドライブアーキテクチャに合わせて調整された異なる配線基板仕様を使用しています。
