| 起源の場所 | 日本 |
| ブランド名 | FANUC |
| 証明 | CE ROHS |
| モデル番号 | A20B-1006-0481 |
部品番号:A20B-1006-0481
製造者:FANUC株式会社 (日本)
製品タイプ:スピンドル増幅器電源PCB (ベース/ワイヤリングボード)
ボードシリーズ:A20B-1006
互換ドライブ:A06B-6088-H222 (SPM-22 アルファスピンドル増幅機モジュール)

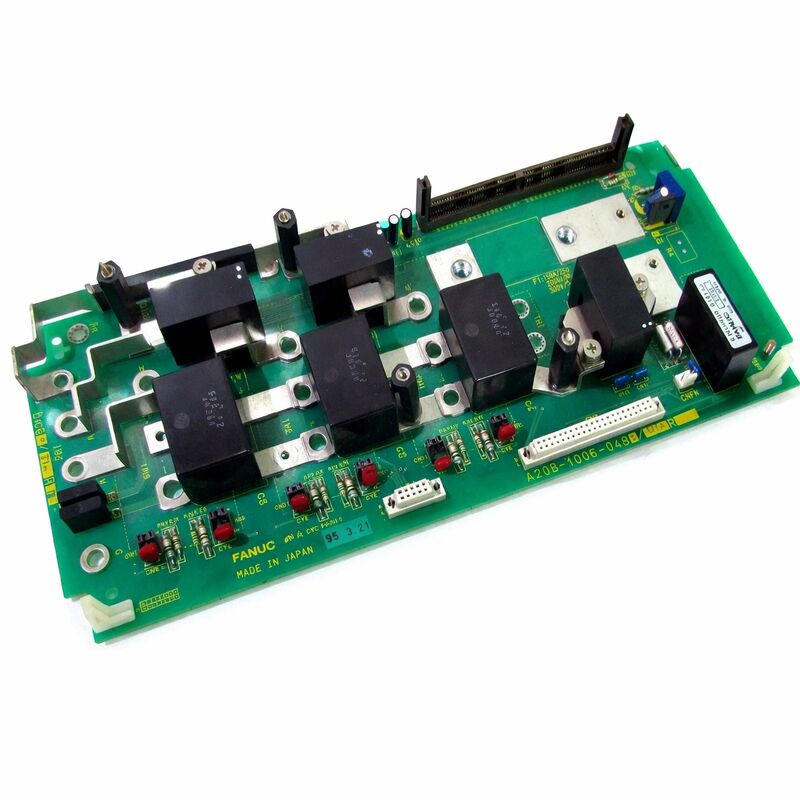

A20B-1006-0481は,FANUCのA06B-6088-H222アルファスピンドル増幅機モジュールSPM-22内の電源セクションPCBである.
6088 シリーズ アルファ スピンドル駆動アーキテクチャでは,各モジュールは,異なる機能を果たす板の層組で構成されています.制御カード (A16B-2202-0432) は信号レベルの情報処理を行う., 発射板 (A20B-2902-0390) はゲート駆動信号を提供する.A20B-1006-0481は電源ステージボードで 高電流トランジスタのスイッチを操作します.
SPM-22は22kW級のスピンドル増幅器で,SPM-15とSPM-26モデルの間に位置する6088シリーズの中間層です. FANUCのAlpha 22,Alpha 15,Alpha P22を動かす.アルファ P30 スピンドルモーターMセンサーや位置コーダのフィードバックを用いて速度と方向性を制御する.
150mmの幅のモジュールで,外部のヒートシンクと内部と外部冷却扇を併設しています.特徴的な双子7セグメントLEDディスプレイが搭載され,ドライブの動作状態とアラームコードが表示されます..
A20B-1006-0481は,IGBT電源トランジスタとその関連電流センサー回路を搭載し,DCバス電圧 (283V) で全モーター電流95A定量出力を処理する.
この電流と電圧レベルでは このボードの部品は 通常の動作中に 電気的・熱的ストレスを 強いられます
コンポーネントの老化,特にIGBTモジュール自身とゲート駆動電源セクションの電解コンデンサは,ボードの実用的な使用寿命を決定します.
| パラメータ | 価値 |
|---|---|
| 部分番号 | A20B-1006-0481 |
| 製造者 | FANUC株式会社 |
| 製品タイプ | スピンドル増幅器電源PCB |
| ボードシリーズ | A20B-1006 |
| 互換性のあるドライブ | A06B-6088-H222 (SPM-22) |
| DCバス入力 | 283V~325V |
| 定数出力電流 | 95A |
| 互換モーター | アルファ22 アルファ15 アルファP22 アルファP30 |
| 冷却 | 外部ヒートシンク + 内部&外部ファン (150mmモジュール) |
| 状態表示 | ツイン7セグメントLED (完全な駆動モジュール) |
| 原産地 | 日本 |
| 可能な状態 | 完全な駆動モジュール交換または修理によって |
The A06B-6088-H222 belongs to FANUC's Alpha series drive system — the architecture that pairs a shared PSM (Power Supply Module) with separate servo amplifier modules (SVM) and spindle amplifier modules (SPM) on a common DC bus.
PSMは,入ってくる三相交流電源から直流バスを生成する.SPM-22は,このバスから抽出し,スピンドルモーターを駆動する変動周波数三相出力に変換する.
SPM-22内では,A20B-1006-0481でこのパワー変換が起こります.
このボードのIGBTトランジスタは DCバスの電圧を切り替えて 3相シヌソイド出力を生成します上から発射台からのゲート信号によって制御される正確なタイミングと作業サイクル.
結果として発生するスイッチされた出力は,モーターの誘導性でフィルタリングした後,スムーズなシナウソイド電流を生成し,スピンドルモーターの回転磁場を作り出します.
95Aの出力評価は,SPM-22出力の各段階が95Aを連続的に提供できるという意味です.
これは,DCバス電圧で相当量の電力を消費し,全22kWのスピンドル電源に相当します.
トランジスタとその熱管理は,重量切断作業中にこの電流を継続的に処理しなければなりません.
6088 シリーズ スピンドル駆動装置のメンテナンスのための最も重要な知識は,制御ボードの故障と電源ボードの故障の違いです.この区分によって,どのボードを入れ替えるかを決定する..
制御ボードの障害 (A16B-2202-0432) は,通信,パラメータ処理,フィードバック処理,およびドライブのソフトウェアレベルの機能に関連するアラームを生成します.ドライブは,CNCとの通信エラーを示すアラームコードを生成することができますパラメータの不一致や フィードバック信号の異常
電源ステージは電気的に無傷かもしれない.
電源板の故障 (A20B-1006-0481) は,過剰電流,IGBTの故障,トランジスタの故障,および電流感知エラーに関連するアラームを生成する.
モーターは誤りまたは出力電流がない場合がある.重症の場合,例えばトランジスタ短回路の場合,ドライブが入力保護を起動して完全に停止する可能性があります.
変更 を 注文 する 前 に どの 板 が 欠陥 を 抱く か を 特定 する こと に よっ て,破損 し て い ない 板 の 交換 の 費用 と 遅延 が 避け られ ます.
ドライブのLEDディスプレイから特定のアラームコードを読み取り,適切な故障カテゴリーにマッピングすることは この診断の出発点です.
FANUCの方針とほとんどの専門サービスプロバイダの慣行は,A20B-1006-0481を単独のボードとして販売しないことです.
このボードは,完全なSPM-22駆動モジュール交換の一部として,または駆動レベルの修理サービスの一部として利用できます.
このアプローチは機能的に意味があります.ボードが正しく機能していることを確認するには,接続されたモーターのないベンチではなく,完全な駆動ユニットで実際のモーター負荷下でテストする必要があります.
スピンドルの欠陥が電源板に由来すると確認された場合,実用的なサービスオプションは: SPM-22の完全な交換 (最も速い),ドライブレベルの修理で,電源板の特定の故障部品が特定され,交換されます.障害が特にIGBT装置にある場合,IGBTモジュールの交換.
これらのオプションはすべて,完全な駆動ユニットが必要である.
Q1: SPM-22はIGBTアラームコードを表示し,スピンドルは動作できません. コントロールカードはテストされ,良好であることが確認されています. A20B-1006-0481は故障位置ですか?
確認された良好な制御カードを持つIGBTアラームが電源ボードを指します.IGBTアラームは,破綻したトランジスタ (ショート・サーキットまたはオープン・サーキット) を示すことができます.正確な切り替えを妨げる故障したIGBTゲート駆動回路電流感知障害がある
これらはすべてA20B-1006-0481に位置しています.IGBTがショートカットされた場合,DCバスファイューズまたは上流回路保護にも損傷がある可能性があります.
板レベルでの作業を始める前に ドライブの保護ファイューズを確認します.
Q2: SPM-22 が過電源アラームを起動した後,リセットして,再び起動する前にしばらく正しく動作します.パターンは繰り返されます.これは電源板について何を示していますか?
繰り返し再設定される断続的な電流過電警報は,部品の完全な故障ではなく,熱または限界電気故障を示唆します.
最も一般的な原因は, IGBT がわずかに動作しているため,ドライブの電源チェックを通過し,より低い負荷で正しく動作しますが,全負荷操作の熱ストレス下では失敗します.
熱圧が再発するまでは 再び動きます このように動作する IGBT は 最終的に永久に故障します
生産が停止される前に SPM-22の交換や修理を
Q3: SPM-22 の外部冷却扇風機が停止しました.交換がどれほど緊急で,電源板が無くなったら損傷するのでしょうか?
外部のファンは電源ボードの熱管理に不可欠である.FANUC 6088シリーズスピンドルモジュールは,動作中にIGBTトランジスタにかなりの熱を発生させる.外部ヒートシンク上での十分な空気流がない場合トランジスタの交差点温度が安全限界を超えると
重量切削中に外部扇風機なしで動作すると,負荷に応じて数分から数時間以内にIGBTの熱障害が発生します.扇風機を直ちに交換してください.
扇風機が交換されるまで生産を継続しないでください. IGBTモジュールは扇風機よりもはるかに高価です.
Q4:A20B-1006-0481とA20B-1006-0487はどちらもA06B-6088-H222に記載されています.それらは互換性がありますか?
-0481と -0487は,A06B-6088-H222 SPM-22モジュールで使用された電源ボードである.
同じアプリケーション内のバリエーションであり,同じドライブモデル内のハードウェア修正や生産変更を表す可能性があります.
特定の駆動装置で交換可能なかどうかは,どのボードが最初にインストールされたか,修正の違いが駆動装置の熱または電気インターフェースに影響するかによって異なります.
交換可能性を仮定する代わりに,駆動モジュールを供給するサービス専門家に確認してください.
Q5: SPM-22ドライブが1台のマシンから退役中です.A20B-1006-0481電源ボードを回収して別のSPM-22のスペアとして使用できますか?
停電した電源ボードを 復元することは可能ですが 他の生産機に 信頼する前に 状態を評価する必要があります
IGBT モジュールの損傷の兆候 変色,裂け目,または過負荷の物理的な証拠を検査する.IGBTの前向きの電圧低下と漏れを測定して,その仕様を満たしていることを確認する.電解コンデンサーの状態を評価する.
退役機からの板は,修理なしで継続的な使用に適さないようなかなりの稼働時間と部品老化がある可能性があります.
