| 起源の場所 | 日本 |
| ブランド名 | FANUC |
| 証明 | CE ROHS |
| モデル番号 | A20B-1006-0480 |

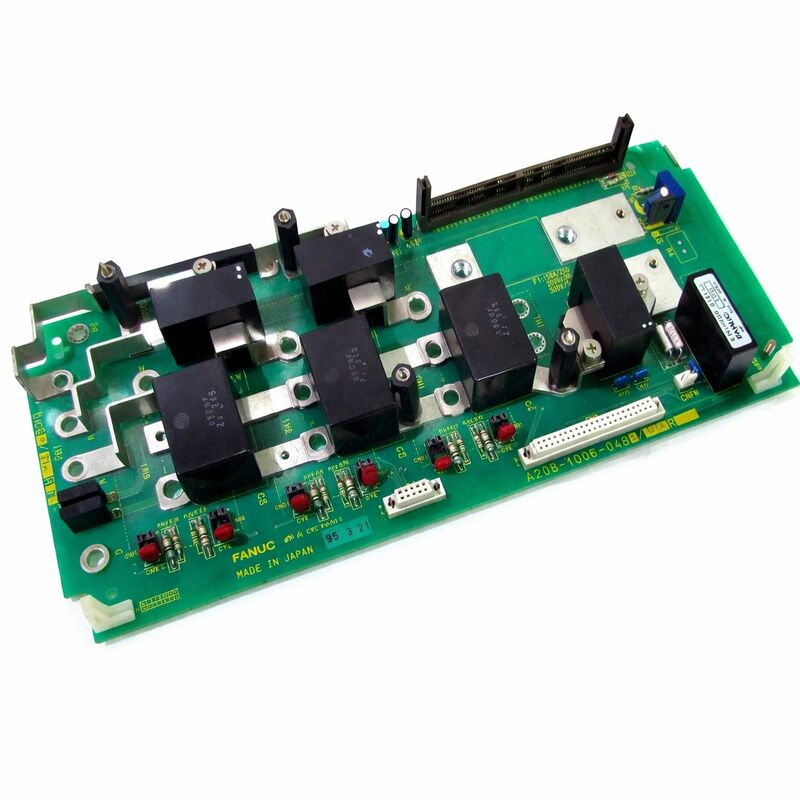

部品番号: A20B-1006-0480
製造元: FANUC株式会社（日本）
製品タイプ: PCB基板
基板シリーズ: A20B-1006
対応システム: FANUC CNCおよび自動化システム
A20B-1006-0480は、FANUCのA20B-1006シリーズのプリント基板です。FANUCのA20B-1006シリーズは、CNCコントローラーおよび関連する自動化システム内で使用されるインターフェース、接続、および機能用PCBを網羅しています。
これらの基板は、特定の信号ルーティング、電源供給、およびインターフェース機能を処理し、コントローラーのモジュラーアーキテクチャを統一されたシステムとして機能させます。
FANUCは、モジュラー基板アーキテクチャを中心にCNCプラットフォームを設計しています。
個々の基板は、CPU処理、メモリ格納、サーボ制御、I/O管理、ディスプレイ駆動、およびこれらの基板間の通信と相互運用を可能にするインターフェース接続など、定義された機能をそれぞれ実行します。
A20B-1006-0480は、このアーキテクチャにおいて特定の役割を担っています。システム内のその位置に必要な信号経路と電気的インターフェースを提供します。
この基板は日本で製造されています。
FANUCの日本製造基板は、部品の品質、基板構造、および環境コンプライアンスに関する同社の生産基準を満たしています。
CNC工作機械の設置に典型的な長いサービス間隔に対応するように設計されています。
| パラメータ | 値 |
|---|---|
| 部品番号 | A20B-1006-0480 |
| 製造元 | FANUC株式会社 |
| 製品タイプ | PCB基板 |
| 基板シリーズ | A20B-1006 |
| 対応システム | FANUC CNCおよび自動化システム |
| 原産国 | 日本 |
| 動作温度 | 0 – 55℃ |
| 保管温度 | −20 – 60℃ |
| 湿度 | 75% RH以下（結露なきこと） |
| 利用可能な状態 | 新品 / 中古再生品 / 修理品 |
FANUC CNCコントローラーは、それぞれが定義された機能を実行する専門基板の集合体から構築されています。このモジュラーアプローチにより、故障した基板を個別に交換できます。
また、対応する基板を取り付けるか取り外すことで、特定の機能を追加または削除することもできます。
A20B-1006シリーズのPCBは、コントローラー内の設置位置で特定のインターフェースおよび機能能力を提供することにより、このアーキテクチャに参加します。
個々のA20B-1006バリアントの機能的な目的は、そのサフィックス番号によって定義されます。
シリーズ内の異なるサフィックス番号は異なる機能に対応します。一部のバリアントは接続基板またはバックプレーン基板として機能し、他のバリアントは周辺機器またはサブシステム統合のための特定のインターフェース機能を提供します。
サフィックス-0480は、シリーズ内でのこの基板の特定の機能を示します。
FANUC CNCコントローラー内のすべての基板は、システムが設計どおりに動作するために正しく機能する必要があります。いずれかの基板に障害が発生すると、それが提供する機能は失われます。
影響を受ける基板によっては、機械は一部の機能で動作を続けることも、完全に停止することもあります。
PCB基板の場合、正しい部品番号の識別が重要です。2つのA20B-1006バリアントは物理的に似ていても、異なる機能を果たす場合があります。
間違ったサフィックスの基板は、その位置に必要な正しい信号と接続を提供しません。
交換用のA20B-1006-0480を探す前に、設置されている基板のラベルで部品番号を確認してください。
ラベルが権威ある識別子です。可能であれば、機械の電気図面と照合してください。
基板の目視検査や機械タイプの一般的な知識は、ラベル確認の信頼できる代替手段ではありません。
すべてのFANUC PCBには静電気に敏感な部品が含まれています。静電気対策を施して取り扱ってください。接地されたリストストラップを着用し、基板の端を持ち、部品のリードや回路トレースとの接触を避けてください。静電気防止用パッケージに保管してください。
湿度の高い環境や極端な温度から遠ざけてください。
日本で製造されたFANUC基板は、産業用サービス寿命に対応するように設計されており、堅牢です。しかし、不適切な取り扱いによる静電気放電ダメージからは免れません。これは、基板が設置され電源投入された後にのみ現れる潜在的な故障を引き起こす可能性があります。
Q1: A20B-1006-0480が私の機械の正しい交換部品であることをどのように確認できますか？
機械に現在設置されている基板のラベルを確認してください。完全な部品番号 — A20B-1006-0480 — を正確に一致させてください。機械の電気図面またはコントローラータイプのFANUCハードウェアマニュアルと照合してください。
ラベル上の部品番号が正しい識別子です。外観のみに頼らないでください。
Q2: A20B-1006-0480は設置前にテストできますか？
ほとんどのFANUC PCBは、設計されたコントローラーシステム内でしか機能テストできません。
システム外でのスタンドアロンテストは、ほとんどの基板では実用的ではありません。信頼できるサプライヤーは、出荷前に互換性のあるコントローラー内で通電テストを行います。
中古または中古再生品を入手する際は、テストドキュメントを要求してください。
Q3: 機械に断続的な障害が表示され、常に再現しません。このようなPCBが原因である可能性がありますか？
一貫して再現しない断続的な障害は、基板関連ではなくコネクタ関連であることがよくあります。基板を交換する前に、疑わしい基板のすべてのコネクタを点検してください。それらが完全に差し込まれていること、およびコネクタの接点に酸化や損傷がないことを確認してください。
コネクタが経年劣化すると、古い機械では断続的な接触が一般的です。
コネクタの再接続は、基板交換を決定する前に、この原因を排除します。
Q4: A20B-1006-0480はスペアとしてどのように保管すべきですか？
静電気防止用パッケージに入れ、涼しく乾燥した場所に保管してください。湿度、直射日光、極端な温度への暴露を避けてください。
基板にはバッテリーがなく、保管条件下では時間とともに劣化するアクティブコンポーネントもありません。
適切な保管により、基板は機能状態を無期限に維持します。長期間保管した後に設置する前に、コネクタの酸化を点検してください。
Q5: この基板の一般的なリードタイムはどのくらいですか？
リードタイムは在庫状況によって異なります。レガシーFANUC基板の場合、新品生産が常に利用できるわけではありません。供給は、正規販売店の余剰在庫またはテスト済みの中古再生品から供給されます。
アクティブなFANUC PCB在庫を維持しているサプライヤーは、在庫品であれば通常数日以内に発送できます。
重要な生産機械に基板が必要な場合、テスト済みのスペアを社内に用意しておくと、将来の修理シナリオでのリードタイムがなくなります。
