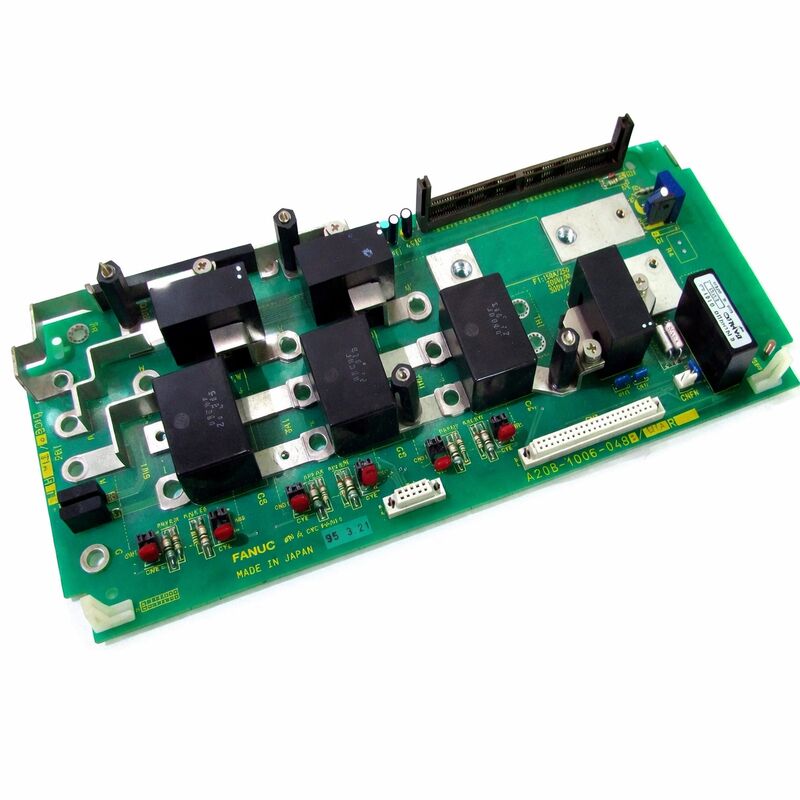

FANUC A20B-1006-0470 | Alpha PSM-15 電源モジュール ベース配線基板 — 17.5kW, 283–325V DC, Series 16i/18i/21i

部品番号: A20B-1006-0470

メーカー: FANUC株式会社 (日本)

製品タイプ: Alpha 電源モジュール ベース配線基板 (電源基板 / メインボード)

基板シリーズ: A20B-1006

互換モジュール: A06B-6087-H115 (PSM-15 Alpha 電源モジュール)

概要

A20B-1006-0470 は、FANUCのA06B-6087-H115 Alpha 電源モジュール、PSM-15内部のベース配線基板 — 電源部PCB — です。PSM-15の2枚基板アーキテクチャにおいて、A20B-1006-0470は実際の電力変換が行われる基板です。

この基板には、3つのインテリジェントパワーモジュール (IPM) が搭載されており、これらが入力される三相200–230V ACを、接続されているすべてのサーボアンプモジュール (SVM) およびスピンドルアンプモジュール (SPM) に供給される、レギュレートされた283–325V DCバスに変換します。

その上に搭載されているA16B-2202-0421制御カードが、監視、レギュレーションロジック、およびアラーム管理を担当します。

PSM-15はFANUCのAlphaドライブシステムの主力であり、Series 16i、18i、および21iコントローラーを搭載した旋盤やマシニングセンタを含む数千台のCNC工作機械で見られます。

幅150mmで、典型的なミッドレンジドライブ構成 — 1つのDCバスからスピンドルアンプモジュールと1つまたは2つのサーボアンプモジュール — に電力を供給するようにサイズ設定されています。

森精機SL-250B旋盤、Mazak Integrexシリーズ、および1990年代後半から2000年代にかけての多くの同等クラスのマシニングセンタは、PSM-15とその駆動チェーンを中心に構築されていました。

A20B-1006-0470の説明における「メインボード」および「電源」という名称は、モジュール内の物理的な位置（ベースボードとして）と機能的な役割（電源ステージとして）の両方を捉えています。

この基板のねじ端子は、54Aの入力電流とDCバス出力電流を流す太い導体に対応しています。

複数の追加接続は、PSM-15がドライブシステムの他の部分と交換する監視信号、バス電圧検出、およびモジュール間通信に使用されます。

主な仕様

PSM-15におけるIPM技術

PSM-15は、個別のIGBTトランジスタではなく、インテリジェントパワーモジュール (IPM) を使用しています。IPMは、スイッチングトランジスタ、ゲートドライブ回路、および保護電子機器を単一の密閉パッケージに統合した自己完結型のパワーモジュールです。

IPM内部の保護回路は、過電流、過熱、およびゲートドライブ障害条件を検出し、外部保護回路よりも速く応答します。

PSM-15のアクティブ整流機能では、3つのIPMが連携して、三相AC入力をDCバス電圧に変換する6スイッチブリッジを実装します。

パッシブダイオードブリッジとは異なり、アクティブ整流器は入力電流波形を制御でき、電源電圧と同期した正弦波で電流を引き込みます。

このアクティブ力率補正は、PSM-15がグリッドから純粋な抵抗負荷に非常に近い形で電流を引き込むことを意味し、高調波歪みを最小限に抑え、電源からの電力伝送の効率を最大化します。

アクティブ整流器は、電力回生も可能にします。サーボモーターが減速すると、発電機として機能し、DCバスにエネルギーを返します。バス電圧がレギュレーションしきい値を超えると、PSM-15のアクティブ整流器は電力の流れを逆転させ、この回生エネルギーをAC電源に戻すことができます。

この回生能力は、頻繁な高慣性減速サイクルを持つ機械でのエネルギー消費を削減し、多くの場合、ブレーキ抵抗器の必要性をなくします。

複数のI/Oおよびねじ端子アーキテクチャ

「複数の入出力」という名称は、A20B-1006-0470の包括的な信号終端を反映しています。メインのAC電源入力およびDCバス出力接続に加えて、この基板はいくつかの追加の信号回路に対応しています。DCバス電圧検出は、制御カードのレギュレーションループにフィードバックされます。

モジュール温度監視により、制御カードはIPMが熱限界に達する前に保護シャットダウンを開始できます。

入力電流監視は、アクティブ力率補正アルゴリズムのフィードバックを提供します。DCバスコンデンサのプリチャージ電流検出は、電源投入時の制御された通電シーケンスを管理します。

A20B-1006-0470のねじ端子は、関連する電流レベルに合わせて設計されています。

AC入力端子は、200Vでの通常動作で54Aを流します。

DCバス出力端子は、接続されているすべてのSVMおよびSPMによって引き込まれる合計電流を流します。これらの電流レベルでは、端子トルクが重要です — トルク不足の接続は接触抵抗を発生させ、それが熱を発生させ、絶縁劣化を加速し、最終的に過熱する高抵抗接合を生成します。すべての電源接続の定期的な点検とトルク検証は、PSM-15設置の定期的なメンテナンスタスクです。

入手可能性とサービスプラクティス

FANUCのプラクティスおよび専門CNCサービスプロバイダーの標準的なアプローチは、A20B-1006-0470を個別の基板として供給することではありません。

PSM-15は、交換（不良品と引き換えに再生・テスト済みのモジュール）またはドライブレベル修理（特定の故障部品を特定して交換）として、完全なモジュールとしてサービスされます。

このモジュールレベルのサービスアプローチは、実用性によって推進されています。

A20B-1006-0470のテストには、3つのIPMすべてが正しいデューティサイクルでスイッチングしている、フルロード下での動作を確認する必要があります — これは、動作中のドライブシステムとモーター負荷に接続された完全なPSM-15モジュールでのみ確認できる条件です。

モジュールから返却され、ベンチで無負荷でテストされた基板は、その性能仕様を満たしていることを確認できません。

よくある質問

Q1: PSM-15はアラームAL-01（メイン電源モジュールの過電流）を表示します。入力電源は仕様内であることが確認されています。A20B-1006-0470が故障箇所である可能性はありますか？

入力電源が良好であることが確認された上でのAL-01は、A20B-1006-0470のIPMスイッチングステージの故障を示します。

内部で故障したIPM — 短絡または開回路スイッチング素子 — は、IPMの内部保護が検出する過電流状態を生成します。

このアラームは、DCバスが下流（接続されているSVMまたはSPMモジュール内）で地絡している場合にも発生する可能性があるため、下流モジュールを一時的に切断してアラームが解消するかどうかを確認することで、故障をPSM-15または接続されているモジュールに絞り込むことができます。

Q2: PSM-15のアラーム表示にAL-05（メインコンデンサが指定時間内に再充電されません）と表示されます。これは電源基板について何を意味しますか？

AL-05は、DCバスプリチャージシーケンスが失敗したことを示します — 電源投入後、バスコンデンサが許容時間内に必要な電圧まで充電されませんでした。

これは通常、A20B-1006-0470のIPMプリチャージ回路が正しく機能していないか、DCバスコンデンサが劣化して静電容量が低すぎて電荷を保持できないことを意味します。サービス時間が長いPSM-15では、コンデンサの劣化はもっともらしい原因です。

IPMプリチャージ回路の故障も可能です。どちらの場合もモジュールレベルの評価と修理が必要です。

Q3: PSM-15は正常に動作していましたが、急激な軸減速中にAL-07（DC電圧異常高）アラームでトリップしました。リセット後、正常に動作しました。A20B-1006-0470を調査すべきですか？

急激な減速中の単一のAL-07は、減速軸からの総回生エネルギーが、PSM-15がそれをAC電源に戻す能力を一時的に超えたことを示唆している可能性があります。

これはシステムレベルの条件であり、必ずしも基板の故障ではありません — 接続されているドライブ構成のピーク回生がPSM-15の定格を超えると、AL-07が発生します。

ただし、アラームが頻繁に発生したり、通常の（異常ではない）減速中に発生したりする場合は、A20B-1006-0470のIPMスイッチング性能の低下が適切なエネルギー回生を妨げている可能性があります。アラームが続く場合は、モジュールの点検が適切です。

Q4: 機械メーカーの仕様では、PSM-15にACリアクトルA81L-0001-0123が必要です。このリアクトルは必須ですか？

はい。ACリアクトルは、PSM-15のアクティブ整流器が正しく機能するために限られたAC入力インダクタンスを必要とするため、指定されています。

十分なインダクタンスがない場合、IPMスイッチングはAC電源に電流スパイクを発生させ、電源保護をトリガーしたり、電磁干渉を発生させたり、IPMにストレスを与えたりする可能性があります。

リアクトルは、DCバスプリチャージ中の電源投入時のピーク突入電流も制限します。

指定されたリアクトルなしでPSM-15を取り付けることは推奨されず、不安定な動作や早期のIPM故障を引き起こす可能性があります。

Q5: 廃止された機械から2つのPSM-15モジュールが入手可能です。2つの部分的に機能するモジュールから1つの正常なモジュールを作成するために、モジュール間でA20B-1006-0470基板を交換できますか？

原理的には、基板は同じ部品であり、同じハードウェアリビジョンのPSM-15モジュール間では交換可能です。

実際には、モジュールが異なる生産ロットで、A16B-2202-0421制御カードのハードウェアリビジョンが異なる場合、基板を交換すると互換性の問題が発生するリスクがあります。

交換する前に、両方の基板のハードウェアリビジョンが一致していることを確認してください。

組み立て後、組み合わせたモジュールはロードテスト — 単に電源を入れるだけでなく — を行い、IPMと制御回路が現実的な条件下で連携して正しく機能していることを確認する必要があります。
