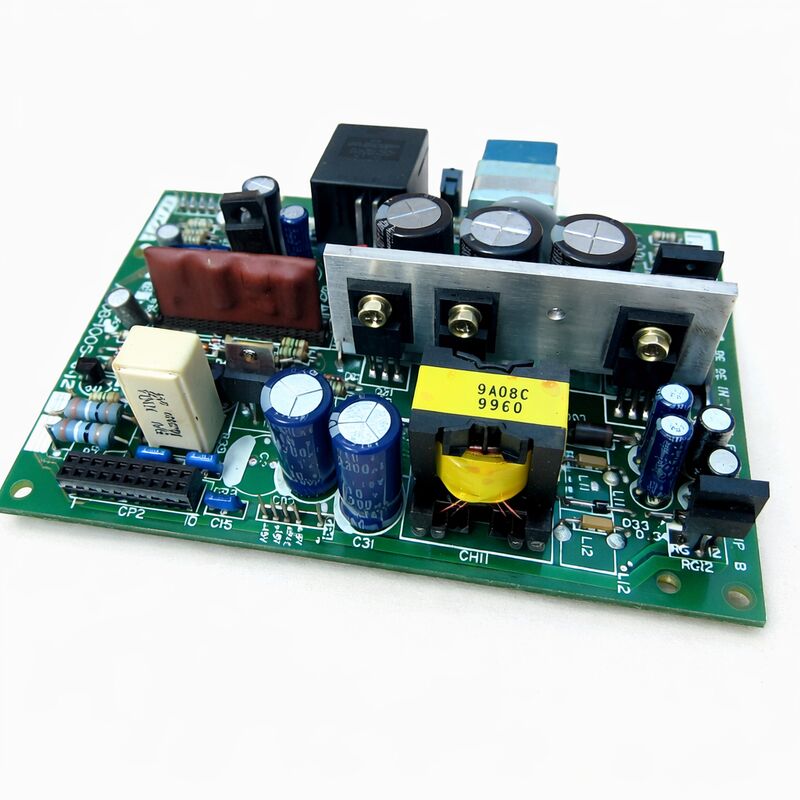

についてFANUC A20B-1005-0420is the power supply PCB for FANUC's Series 16B/18B/21B generation CNC controllers — the "B-series" generation that bridges the earlier analogue A-series controls and the subsequent i-series digital controls1990年代は,FANUC CNCが世界各国の機械製造で支配的な存在だった時期です.
A20B-1005-0420の24VDC入力設計は理解に値するもので,以前のFANUCコントローラ世代で使用されたPSUアプローチから意図的なアーキテクチャ変更を表している.
Earlier FANUC power supply designs (such as those in the Series 16A and 15A controllers) accepted AC mains input directly and included their own rectification and power factor correction stages on the PSU board.
この主要電源ステージをCNCコントローラーのPSUボードから別の,外部24VDC電源 通常は,機械の電気キャビネットの他の場所に設置された専用スイッチモード電源.
この構造変更の理由は実用的です 主要電源変換を CNC コントローラーの内部PSUボードから分離することでFANUC 単純化された CNC 板 A20B-1005-0420 は,供給された 24V から CNC の論理およびアナログ回路に要求されるより低い制御電圧への DC-to-DC 変換を処理する必要があります.
板は小さく 熱は少なく より信頼性が高くなります
パネルを供給する24VDC電源は,通常,機械の他の24VDC回路 (センサー,電磁管,電磁管,電磁管) から隔離されます.機械のI/O切換トランジエントがCNCの内部電源に結合するのを防ぐために.
| パラメータ | 価値 |
|---|---|
| 入力電圧 | 24VDC |
| タイプC指定 | 16B,18B (FS-18TB,FS-18GB) については |
| タイプB指定 | 21B, 210B (FS-21TB,FS-21MB) に対して |
| マウント | I/O PSU ボード上のピギーバック |
| 出力レール | +5V,±15V,および補助レール |
| シリーズ | A20B-1005 |
| 原産地 | 日本 |
FANUCシリーズ18Bおよび21Bの制御ラックでは,電源組成は2層で構成されています.下層は I/O PSU 板 24VDC 入力間のインターフェースを処理するより大きなボード機械のI/O回路 (入力モジュール,出力モジュール,リレーインターフェース).
上層層は,ピギバックの配置で,I/OPSUボードの上で直接マウントされているA20B-1005-0420です CNCの論理によって要求される精密調節DCレールを生成するボード,メモリー,サーボインターフェース,ディスプレイ電子機器
この2層の配置により,欠陥検出中に板を分離することができます. If the CNC's operator panel lights and I/O are functional (indicating the I/O PSU board is delivering 24V to the machine interface circuits) but the CNC's CPU and memory modules are not initialising (indicating a failure in the logic supply rails)障害は上部A20B-1005-0420ボードに位置する.
逆に,マシンI/OとCNC論理の両方が同時に故障した場合,欠陥は 24VDCの電源で整合体全体に供給される可能性があります.
-0420型 (C型 16B/18B型,B型 21B型 大容量型) は,2つの一般的な型のうちより重量型である.-0421 (21Bの小型容量型Bです)18C/16CのタイプC)
より多くのI/O,より大きなサーボシステム,またはより高い電力ディスプレイユニットを持つ機械は,より大きな容量 -0420変種を必要とする.
Substituting the lower-capacity -0421 in a machine requiring the -0420 may result in supply rail sag under full load — a common cause of intermittent alarms that are difficult to trace without measuring supply voltages under operational load.
BシリーズCNCの電源の故障は,経験豊富なメンテナンスエンジニアが認識する特徴的なパターンがあります.
CNCは死んでいるようだ.画面もCNC冷却扇からのファン反応も LEDの活動もありません
これは完全な電源故障を示唆します.まず入力端の24VDC電源を確認し,PSUボードのフューズが吹いているか確認し,A20B-1005-0420自体疑います.
CNCは部分的に起動し,停止します.CNCは起動し始めます 主板に LEDが短く点灯し,ディスプレイは起動画面を表示し,停止してシステムアラームを表示します.
これは,軽負荷電流源 (ほとんどのモジュールがまだアクティブでない状態で起動中に) を供給できる電源を示唆するが,全負荷下で安定した電圧を維持することはできない.
全電源モジュールがアクティブで4.75V以下に傾いているが,5表示される電源レール初期起動段階にあるCNCの05Vは,十分な電流容量のない供給を確認します..
周囲温度と相関する断続的なシステムアラーム:CNCは冷たい状態で正常に動作するが,動作30~60分後にランダムなアラーム (メモリパラリティエラー,システムアラーム) を発生させる.
電気コンデンサータは冷却で性能が良く,加熱するとESRが上昇します.供給レールが動作温度で波紋を増加させ,メモリと論理回路を乱す.
バッテリー故障によるものでないアラーム910 (SRAM対等性エラー):SRAM電池が良好であることが確認されても,アラーム910が間歇的に表示される場合,次の疑わしいのは供給電圧の波動問題ですそして,劣化コンデンサを持つPSUは,電源電圧が名前の容量帯を離さない限り,対価誤差を引き起こすのに十分な波紋を生成することができます..
A20B-1005-0420は FANUC Bシリーズメンテナンスのエコシステムの中で最も頻繁に保守されているボードの一つです.システム内の他のすべてのボードに電力を供給する役割のために 性能の劣化がコントローラ全体に影響します.
FANUCの専門サービスセンターは,通常,指定された故障に関係なく,PSUの総改修中にコンデンサータを完全に交換することを標準の慣行として含みます.
この予防的なアプローチは経済的に意味があります:コンデンサータの交換は修理に最小限のコストを追加します.作業場に戻す前に,最も一般的な将来の障害モードを取り除く.
交換サービス (欠陥板の代わりに改装された試験ユニットを出荷し,しばしば6~12ヶ月保証) は,機械のダウンタイムを最小限に抑える最も実用的な方法です.
Having a spare A20B-1005-0420 held on site is standard practice in facilities with multiple machines fitted with Series 18B or 21B controls — the part is common enough that the investment is easily justified against the daily production loss of an unplanned machine stoppage.
Q1:A20B-1005-0420は"大容量"の変種として記述されています. -0421と比較して具体的に何が大きいのでしょうか?
-0420は,FANUCのBシリーズ用電源アーキテクチャでは,FANUCのBシリーズ用電源アーキテクチャでは,FANUCのBシリーズ用電源アーキテクチャでは,FANUCのBシリーズ用電源アーキテクチャでは同じフォームファクターボードは,異なる電流評価を提供することで,異なるコントローラ構成に対応します..
より多くのI/Oモジュール,より大きな電力のサーボアンプ接続,またはより大きなディスプレイユニットを持つコントローラーは,PSUからより多くの電流を抽出します.彼らは -0420 (大容量) を必要とします.
より少ないモジュールを持つシンプルなコントローラでは電流が少なく, -0421 (小容量) を使用する.
元のマシン構成文書の部品番号は,特定のマシンに適した変数を確認します.
Q2:24VDC電源電圧の許容量は,A20B-1005-0420の動作に影響を与えるか?
はい.A20B-1005-0420の24VDC入力は,ボードの指定された入力許容範囲内にとどまる必要があります.通常は24VDC ±10% (21.6Vから26.4V).供給電圧が最小値を下回ると,内部DC-DC変換機が制御範囲外で動作する.,出力レールの安定性を低下させる.
最大の電圧を大幅に上回る電圧で,ボードの入力保護とスイッチコンポーネントを損傷する危険性がある.
24VDC電源は PSUボードの入力端末で測定されるべきである (電源ユニット自体ではなく,ケーブルの電圧低下を考慮し,PSUボードが故障したと結論付ける前に仕様に従って確認.
Q3:A20B-1005-0420を交換した後,CNCはアラーム910 (SRAM対等性エラー) を表示します.これは交換ボードのせいですか?
Alarm 910 immediately after a PSU board replacement suggests a supply voltage issue rather than a board fault — the new board may have slightly different output characteristics that expose an SRAM battery issue that the original board was masking,または交換ボードは,SRAMの電圧感度に関する問題を引き起こす限界出力がある可能性があります.
まず SRAM バッテリーの電圧を確認する
+5Vと±15Vのレールを,システムが完全に充電されている状態で測定します.すべての電圧が仕様の範囲内であり,バッテリーが良好であれば,バックアップからCNCパラメータを再充電する (特にSRAMモジュールのインストール段階中に機械が停止された場合) SRAMデータは交換手順中に破損した可能性があります..
Q4:A20B-1005-0420は,FANUCシリーズ20および21Bのコントローラと互換性がありますか?
シリーズ21Bとシリーズ20は,異なるラックアーキテクチャを持つ異なるハードウェア世代である.
A20B-1005-0420は,シリーズ21B (および関連する変種210-B) 向けに特別に設計された.シリーズ20は異なるPSU組成を使用している.
特殊なCNCシステム変種を確認する 20シリーズ対 21シリーズ 代替PSUを注文する前に,元のハードウェアドキュメントと比較する.この2つのシステムは PSUレベルでは互換性がないため.
Q5:ボードが故障したと結論付ける前に,A20B-1005-0420のどのファイヤーを確認すべきですか?
A20B-1005-0420は,通常,入力24VDCラインを保護する1つ以上の板に搭載されたファイューズ,一部の構成では個々の出力レールを含む.
このファュージは,ボードをラックから取り除いてアクセスできます.
完全に板の故障に同等な表情を呈しますLEDのアクティビティがないが,ファイューズを交換することで解決される (そして,それを吹き飛ばした過電事件の原因を特定する).
ボードに搭載されたすべてのファイューズを視覚的に確認し,ボードの電源変換回路が故障したと結論付ける前に連続性テスト器で確認します.
交換直後に再び吹くシューズは,PSUが安全に動作する前に解決しなければならない下流の真の過剰電流障害を示します.
