| 起源の場所 | 日本 |
| ブランド名 | FANUC |
| 証明 | CE ROHS |
| モデル番号 | A20B-1005-0190 |

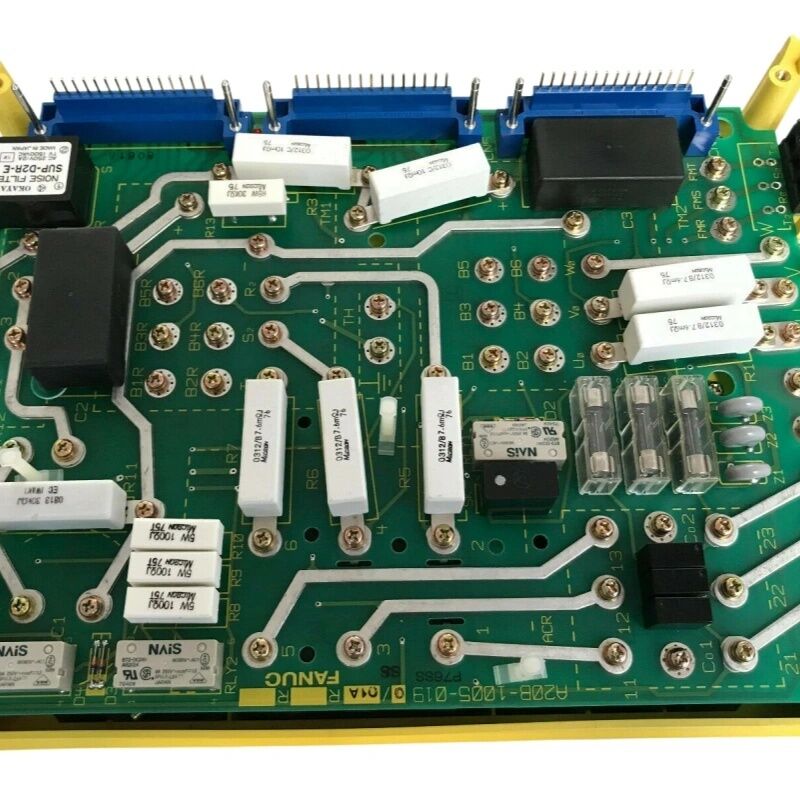

部品番号:A20B-1005-0190 について
製造者:FANUC株式会社 (日本)
製品タイプ:スピンドル駆動制御PCB
ボードシリーズ:A20B-1005
A20B-1005-0190は FANUC AC スピンドルドライブ内の制御ボードです.目標RPMをCNCから読み取るPWM出力を調整し,リアルタイムで電流,温度,エンコーダー信号を監視します.
制御板は,電源ステージのボードではなく,制御板です. この区別は診断に重要です. 電源ステージには,高いモーター電流を切り替えるIGBTトランジスタが含まれています.制御ボードはトランジスタに いつ切り替えるかを指示する電子機器ですスピンドルの障害は 制御電子機器から発生します 制御装置の障害は 制御電子機器から発生しますコントロールボード上の欠陥ゲートドライバーICは,電源トランジスタに誤ったタイミングパルスを送信します制御ボードの交換は その場合の正しい第一歩です
A20B-1005シリーズは,特定のFANUCACスピンドルドライブ構成にマッチされた制御ボードをカバーし,それらのドライブのための正しい信号インターフェース,保護論理,通信プロトコル.
交換制御ボードを設置する際には,駆動パラメータを確認します.制御ボードは,モーター特有の設定を保存します.前回のボードにカスタム設定があった場合このステップをスキップすることは,交換後の問題の最も一般的な原因です.
| パラメータ | 価値 |
|---|---|
| 部分番号 | A20B-1005-0190 について |
| シリーズ | A20B-1005 |
| タイプ | スピンドル駆動制御PCB |
| 動作温度 | 0°55°C |
| 貯蔵温度 | −20°Cから60°C |
| 湿度 | 75% RH 最大 (不凝縮) |
| 原産地 | 日本 |
Q1: スピンドルは加速時の過剰電流アラームを示しています. パワートランジスタはテスト良好です. このボードが原因かもしれません.
制御ボードのゲートドライバが故障して 输出トランジスタが間違って切替されるトランジスタが損傷していない場合でも,超電流検出を誘発する電流のピークを生成します.制御ボードを交換し,負荷でテストする前にパラメータを確認します.
Q2: 切断中にスピンドル速度が低下します. モーターとエンコーダは無事に見えます. 何を確認しますか?
スピードハンティングは,機械システムが完ぺきでない状態で,速度調節器または制御ボードのフィードバック処理を指します.まず,ボードの入力にクリーンなエンコーダパルスを確認します.その後,速度調節器の増幅パラメータをレビュー両方が正しければ,ボードのレギュレーター回路には,劣化したコンポーネントがある可能性があります.
Q3:板の交換後,スピンドルは動きますが,方向性は完成しません.なぜですか?
配置は,エンコーダーZパルスとドライブ内の方向性パラメータに依存します. これらのパラメータは,元の構成から転送されたことを確認します. パラメータが正しい場合,Z信号が交換ボードの正しい入力端末に到達していることを確認する..
Q4: ドライブが自律テストに合格したが,最初のCNC速度コマンドで故障する.これは何を示しているのですか?
通常の自己テストですが 最初のCNCコマンドの欠陥は 制御ボードの通信インターフェースがCNCからのシリアルコマンドを正しく解釈できないことを示唆しますCNCとドライブとの間にケーブルを確認してください.ケーブルが良ければ 通信回路が問題だ
Q5: このボードは予防的な備品としてどのように保管すべきですか?
安定した室温で,水分から遠ざけて,抗静的パッケージに保管します.設置されたボードからパラメータ設定を記録する 文書化されたパラメータを持つスペアボードは,スペアボードが最終的に必要になったときに回復時間を半分にします.
