| 起源の場所 | 日本 |
| ブランド名 | FANUC |
| 証明 | CE ROHS |
| モデル番号 | A20B-1004-0070 |

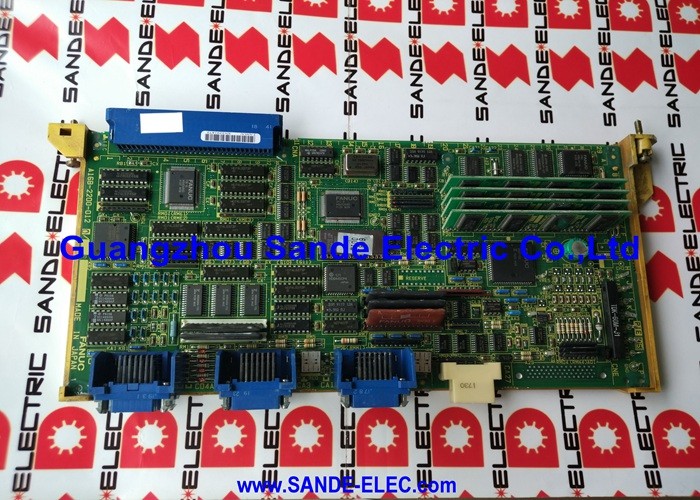

部品番号: A20B-1004-0070
メーカー: FANUC株式会社 (日本)
製品タイプ: スピンドルモーターエンコーダー基板 — CZタイプ

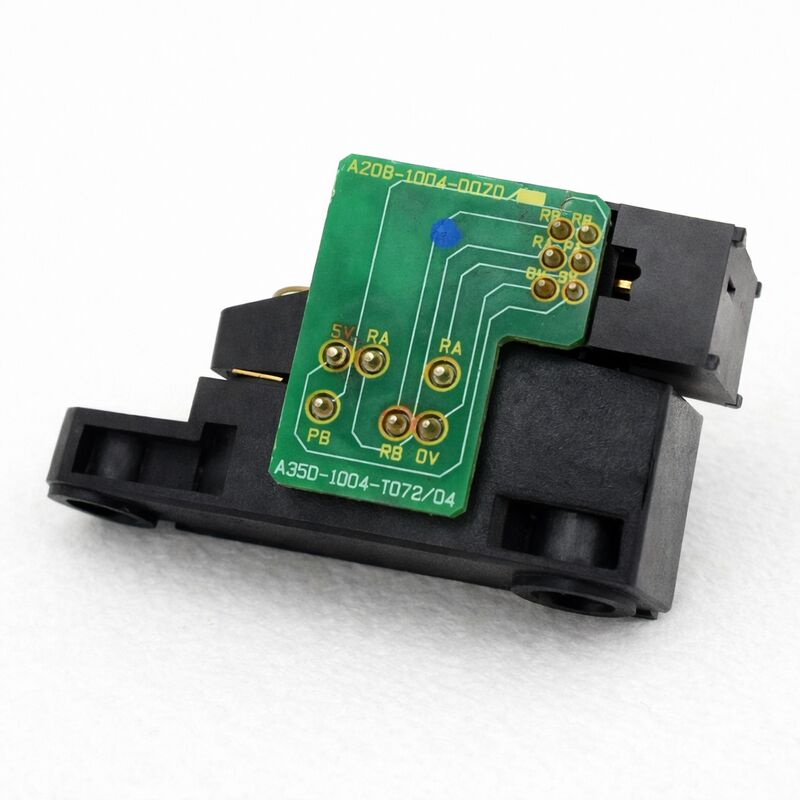

A20B-1004-0070はCZタイプのスピンドルエンコーダー基板です。これはスピンドルモーターハウジング内部の基板で、回転するエンコーダーアセンブリを読み取り、スピンドル駆動システムに2つの異なるフィードバック信号を生成します。
C信号（回転速度フィードバック）: モーターの実際の回転速度をスピンドルアンプに提供します。アンプはこれを指令速度と比較し、切削中の負荷変動を補償するために出力電流を調整します。有効なC信号がない場合、速度制御が崩壊し、ドライブはプログラムされたRPMを維持できません。
Z信号（オリエンテーション基準）: シャフトの完全な1回転につき1パルスを生成します。CNCはこのパルスを、スピンドルオリエンテーション（自動工具交換のためにスピンドルを正確な角度で停止させるM19機能）を実行する際の角度基準として使用します。Z信号は連続切削には必要なく、オリエンテーションにのみ必要です。そのため、損傷したZ信号経路は特定の症状を引き起こします。切削中のスピンドル速度は正常ですが、毎回M19でフォルトが発生します。
その症状 — オリエンテーションは失敗するが、切削は正常に実行される — は直接Z信号経路を示唆しており、エンコーダー基板が原因である可能性が高い故障を特定するのに役立ちます。
A20B-1004-0070はエンコーダーアセンブリの電子部分です。ローター — モーターシャフトと共に回転し、基板のセンサー素子の前を通過する機械的要素 — は、独自のFANUC部品番号を持つ別個のコンポーネントです。基板を交換する際、元のローターが無傷であれば再利用できます。
スピンドルクラッシュの後、ローターは視覚的に無傷に見えてもシフトしたり破損したりする可能性があります。シフトしたローターは、センサー素子とローター表面の間のエアギャップを変更し、機能的な新品の基板であっても弱く不安定な信号を生成します。クラッシュ関連のエンコーダー交換後は、必ずローターを点検し、正しいエアギャップを確認してください。
| パラメータ | 値 |
|---|---|
| 部品番号 | A20B-1004-0070 |
| エンコーダータイプ | CZ（速度 + Zパルス） |
| シリーズ | A20B-1004 |
| 互換性のあるCNC | シリーズ15Mおよび互換性のあるもの |
| Z信号 | 1パルス/回転（オリエンテーション） |
| 原産国 | 日本 |
Q1: スピンドルオリエンテーション（M19）は常にフォルトしますが、高速での切削は正常です。A20B-1004-0070が原因ですか？
この症状は、オリエンテーションに使用される毎回転1パルスのZ信号経路を特に示唆しています。シャフトを回転させながら、エンコーダーコネクタでオシロスコープを使用してZ信号を確認してください。毎回転のクリーンな単一パルスは信号が存在することを確認します。確認された正しいエアギャップでZパルスが存在しないか非常に弱い場合は、基板の故障を示します。Zパルスが存在するのにオリエンテーションが失敗する場合は、基板を交換する前にCNCのスピンドルオリエンテーションパラメータ設定を確認してください。
Q2: スピンドルモーターがクラッシュしました。エンコーダー基板は損傷していないように見えますが、位置エラーが発生します。何をチェックすべきですか？
クラッシュの後、ローターはシャフト上で物理的にシフトしたり、目に見える亀裂なしに損傷したりする可能性があります。シフトしたローターは、基板センサー素子との間のエアギャップを狭めたり歪めたりし、基板の状態に関係なく弱く不安定な信号を生成します。エンコーダーカバーを取り外し、ローターを点検し、基板を交換する前にエアギャップがスピンドルモーターメンテナンスドキュメントの仕様を満たしていることを確認してください。
Q3: A20B-1004-0070はモーター外でベンチテストできますか？
実用的なベンチテストは不可能です。基板は、ローターがセンサー素子を通過する際にのみ信号を生成します。機能テストには、基板をモーターに取り付け、シャフトを回転させる必要があります — 機械内またはテストスタンド上です。低速でのシャフト回転中にエンコーダーコネクタでC信号とZ信号を確認してください。
Q4: 基板交換後、切削負荷下でスピンドル速度が不安定ですが、オリエンテーションは正常に機能します。
オリエンテーションは正常だが、切削負荷下で速度が不安定な場合は、C信号の問題を示唆しています。Z信号（オリエンテーション）は機能していますが、速度フィードバックが断続的またはノイズが多いです。エンコーダーケーブルとコネクタの接触不良を確認してください。アンプ入力でのC信号振幅を測定してください — アンプの最小閾値を下回る信号は、基板コネクタで信号がクリーンであっても、信頼性の低い速度フィードバックを生成します。
Q5: エンコーダーハウジングにクーラントが混入しています。基板は洗浄して再利用できますか？
軽い表面の汚染は、電子機器用安全コンタクトクリーナーで対処できます。しかし、エンコーダーハウジング内部のクーラントは、再発するシール不良を示します。エンコーダーを再取り付けする前に、故障したシールを特定して修理してください — センサー素子上のクーラントは、基板を物理的に損傷しなくても信号品質を低下させます。信頼性の高い長期運用には、洗浄とシールの両方の修理が必要です。
