| 起源の場所 | 日本 |
| ブランド名 | FANUC |
| 証明 | CE ROHS |
| モデル番号 | A20B-1001-0730 |

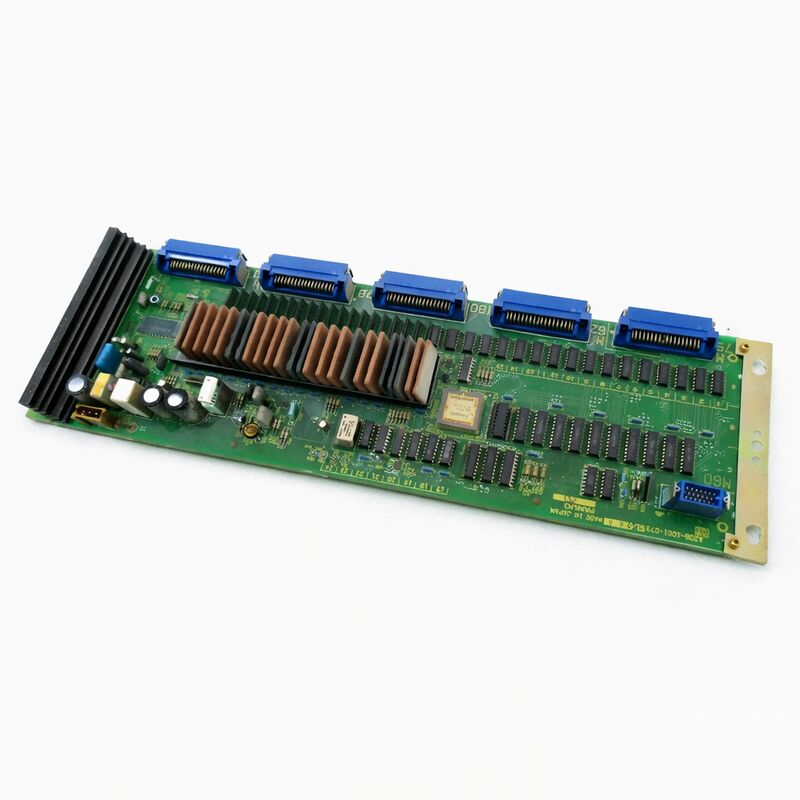

FANUC A20B-1001-0730は、CNCキャビネット内で定義されたデジタル入出力構造を必要とする機械で使用されるI/O側制御基板です。
このモデルは、一般的に「104/72 I/O基板」として認識されており、「I/O B1」とも呼ばれ、「PMC-M」I/O処理に関連付けられています。
実際には、CPU、ディスプレイ、またはサーボセクションではなく、マシン信号インターフェース層に属します。
この基板が有用なのは、その明確な信号プロファイルにあります。104/72という指定は、正確なI/O数を必要とするシステムにおいて特定の役割を与え、一部の制御リファレンスでは、追加のI/O基板として大規模なFANUC 0Mまたは0T構成にも配置されています。
そのため、既存の制御が既に同じI/Oレイアウトを使用している場合、基板対基板の交換として合理的な選択肢となります。
| 項目 | 詳細 |
|---|---|
| ブランド | FANUC |
| 部品番号 | A20B-1001-0730 |
| モデル番号 | A20B10010730 |
| 製品シリーズ | A20B-1001 |
| 基板タイプ | I/O基板 |
| I/Oフォーマット | 104/72 |
| 基板参照 | I/O B1 |
| 関連制御コンテキスト | 0A制御B1 / 0-C / 大規模0Mまたは0T構成 |
| 機能領域 | 機械I/OおよびPMC側信号処理 |
A20B-1001-0730は、通常、制御および機械側信号交換のための専用の「104入力/72出力」I/O構造を必要とするCNCシステムで使用されます。
キャビネットレベルのI/O修理、FANUC 0シリーズ制御における故障したI/O基板の交換、および元の信号数とインターフェースレイアウトを変更せずに維持する必要がある復旧作業に適しています。
また、大規模な0Mまたは0Tセットアップで追加のI/Oレイヤーとしてこの基板が既にインストールされている機械にも適合します。
これらの状況では、基板は汎用スペア基板として使用されるのではなく、既存の制御アーキテクチャに密接に一致する必要がある定義済みの信号インターフェース基板として使用されます。
このモデルは、機械が既に「104/72 I/O基板」に依存しており、交換時に元の信号構造を維持する必要がある場合に強力な適合性を示します。
この基板は、その役割が特定のI/O容量と制御レイアウト内の特定の場所に結びついているため、汎用CNC基板よりも正確に一致させることが容易です。
Q1. A20B-1001-0730はどのような種類の基板ですか？
これは「104/72 I/O基板」であり、「I/O B1」とも呼ばれます。CNCの機械I/Oセクションに属し、CPUまたはサーボ制御ではなくPMC側の信号処理に関連付けられています。
Q2. この基板はシステム内でどのような役割を果たしますか？
その役割は、デジタル機械側入出力信号を管理することです。実際の制御アーキテクチャでは、制御と接続されたフィールド信号間のI/Oインターフェース層として機能します。
Q3. A20B-1001-0730を選択する際に確認すべきことは何ですか？
主な確認事項は、「正確な部品番号」、「104/72 I/Oフォーマット」、およびインストールされている制御が既にこの基板ファミリーを同じ位置で使用しているかどうかです。制御が大規模な0Mまたは0Tセットアップの一部である場合は、交換前に既存のキャビネットレイアウトも確認する必要があります。
Q4. 「104/72」という仕様はどのように理解すべきですか？
これは基板のI/O容量を定義します。これは最も重要な一致点の一つであり、同じファミリーの基板でも信号数やアプリケーションの役割が異なる場合があります。
交換は、シリーズファミリーだけでなく、インストールされているI/O構造に一致する必要があります。
Q5. この基板を交換する前に、どのように障害を診断すべきですか？
まず、「フィールド配線障害」と「基板レベルのI/O障害」を分離することから始めます。複数の入力または出力が基板のI/Oスコープに関連付けられたパターンで失敗し、外部配線と端子側デバイスが安定している場合、I/O基板がより可能性の高い障害点となります。
