| 起源の場所 | 日本 |
| ブランド名 | FANUC |
| 証明 | CE ROHS |
| モデル番号 | A16B-3200-0610 |

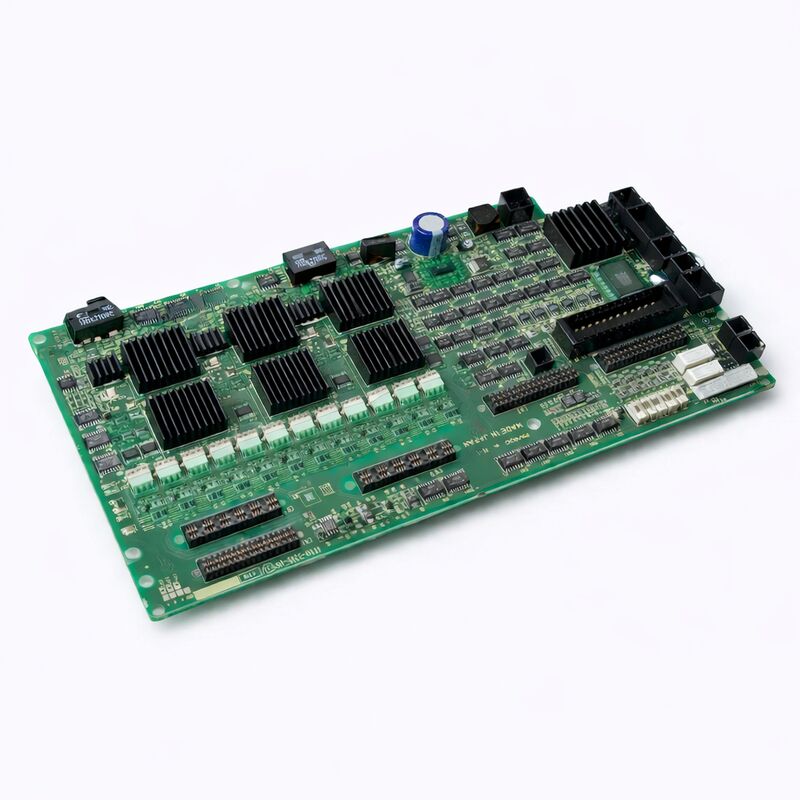

FANUC A16B-3200-0610は、FANUCの6軸統合サーボアンプであるA06B-6107の制御インテリジェンス層です。これはR-J3iCおよびR-30iAロボット世代向けです。A06B-6107アンプの物理的な筐体内部では、2種類の回路基板が連携して動作します。高電流IGBTスイッチングとDCバス整流を処理するパワーボード（特定のHシリーズバリアントに応じてA20B-2101-0224およびA20B-2101-0234/0221/0230）と、すべてのデジタルインテリジェンス（サーボアルゴリズム実行、FSSB通信、障害監視、LED診断）を提供するA16B-3200-0610制御トップボードです。
「トップボード」という名称は、物理的にも機能的にも正確です。A06B-6107アンプの物理レイアウトでは、A16B-3200-0610はパワーボードの上に搭載されており、アンプユニットの前面からアクセスできます。
この前面アクセス可能な取り付けは、FANUCのロボットドライブ設計における重要な保守性機能です。より頻繁に保守されるコンポーネントである制御ボードは、アンプ全体を分解したり、パワーセクションの配線を乱したりすることなくアクセスできます。
1つの制御ボードが6軸すべてを制御する理由を理解するには、A06B-6107の設計思想を理解する必要があります。FANUCは、6つの独立したアンプカード（ジョイントごとに1つ）を提供するのではなく、A06B-6107を統合ユニットとして設計しました。このユニットでは、単一のパワーセクションが6軸ドライブ全体で整流されたDCバスを共有し、単一の制御ボードが6軸すべての電流ループとFSSB通信を同時に管理します。
この統合により、アンプ全体のフットプリントが削減され、ドライブキャビネットとロボットコントローラー間の配線が簡素化され、保守がより少ない数の個別の保守可能なコンポーネントに集中されます。
主な仕様
| 値 | 機能 |
|---|---|
| 6軸サーボドライブ制御（トップ）ボード | 互換性のあるアンプ |
| A06B-6107-H001/H002/H007シリーズ | 互換性のあるコントローラー |
| R-J3iC、R-30iA | インターフェース |
| FSSB光ファイバー | 制御軸数 |
| 6（J1～J6） | パワーボードパートナー |
| A20B-2101-0224/0234/0221/0230 | 原産国 |
| 日本（日本製造） | R-30iAロボットシステムにおけるA06B-6107 — アーキテクチャの文脈 |
R-30iAのコンパクトなドライブセクションは、ロボットコントローラー筐体自体に収まるように設計されています。以前の世代のロボットではドライブユニットが大きな別ラックでしたが、R-30iAの統合設計では、サーボアンプ、メインPCB、セーフティボード、電源がすべて単一のコントローラーユニット内に収められており、ロボットベースの近くまたは上に設置できます。
ロボットプログラムからロボットモーションへの信号フローは、次のようにA16B-3200-0610を通過します。ロボットコントローラーのメインCPUボード（A16B-3200-0600または関連バリアント）は、FSSB光ファイバーリンクを介して6軸すべてのジョイント位置コマンドと速度コマンドを送信します。
A16B-3200-0610はこれらのコマンドを受信し、FSSBシリアルプロトコルからデコードし、6軸の電流制御ループのそれぞれに対応する電流参照を生成します。同時に、サーボアンプのフィードバックコネクタを介して6つのジョイントサーボモーターからのエンコーダーフィードバックを受信し、各軸の速度および位置ループをクローズし、パワーボードのIGBTトランジスタへのPWMゲートドライブ信号を出力してモーター電流を実際にスイッチングします。
この制御サイクル全体（コマンド受信、フィードバック処理、ループクローズ、ゲートドライブ出力）は、6軸すべてで同時に250μs（4kHz PWM周波数）ごとに繰り返されます。制御ボードのプロセッサーは、溶接やハンドリングなどの一般的なアプリケーションで10～20年間の3交代生産を行う可能性のあるロボットの寿命の間、この計算負荷を中断なく処理します。
FSSB — ロボットサーボ通信に光ファイバーが使用される理由
FANUCロボットキャビネットには、かなりの電磁干渉源が含まれています。4kHzで高速立ち上がり時間でスイッチングするサーボアンプのIGBTトランジスタ、回生回路の放電パルス、および機械I/O用の24VDCリレーのスイッチングです。
これらのソースの近くを走る銅信号ケーブルは、サーボループで必要なマイクロ秒単位のタイミング解像度でデータを破損させる可能性のある干渉を拾います。
光ファイバーケーブルは電磁干渉に対して本質的に耐性があります。光は、高ノイズ環境の銅導体を悩ませる誘導結合や容量性クロストークと同じものを経験しません。
コントローラーメインボードとA16B-3200-0610間のFSSB光ファイバーケーブルは、サーボアンプのパワーセクションで数センチ離れた場所で何が起こっていても、決定論的でエラーのないデジタルデータを伝送します。
これが、損傷した光ファイバーケーブルによって引き起こされるFSSB接続障害が、断続的で説明のつかないサーボエラーではなく、即時的で一貫したFSSBアラームコードを生成する理由です。
A16B-3200-0610とパワーボードの障害の診断
制御ボードの障害
は、通常、複数の軸に同時に影響を与えます（1つのボードが6軸すべてを制御するため）、またはFSSB通信全体に影響を与え、動作中の単一軸アラームではなく、起動時の全軸サーボアラームとして表示されます。A16B-3200-0610の前面にあるLEDアレイは、ボードの自己診断機能が障害を検出すると、システムアラームコードを表示します。
パワーボードの障害
は、通常、単一軸またはペア軸アラームとして表示されます（パワーセクションはペア構成で組織化されることがあるため）、多くの場合、特定の軸の過電流、IPMアラーム、またはDCバス障害を示すアラームコードが表示されます。影響を受ける軸のボード固有のLEDまたはインジケーターがアラームを表示します。
起動時の複数の全軸アラームの存在と、FSSBリンクが確立されないことは、A16B-3200-0610を強く示唆します。
特定のモーション中の単一軸IPMアラーム（特に重負荷ジョイントの急加速を伴うもの）は、パワーセクションを示唆します。
FAQ
はい。A16B-3200-0610は、A06B-6107アンプ内のパワー回路ボードとは物理的に異なるボードであり、両タイプは個別に交換できます。実際には、制御ボードが故障した場合、パワーボードは通常検査されますが、自動的に交換されるわけではありません。
逆に、パワーボードが故障した場合（例：IPMモジュール故障）、A16B-3200-0610制御ボードは、パワー障害が電圧イベントによって制御ボードを損傷した場合を除き、通常は保持されます。
A06B-6107の制御ボードへのアクセスは、R-30iAメンテナンスマニュアルに記載されているメーカーの分解手順に従います。
Q2: A16B-3200-0610を交換した後、ロボットプログラムとキャリブレーションデータを再ロードする必要がありますか？
A16B-3200-0610制御ボードは、ロボットプログラム、マスタリングデータ、または構成データを保存しません。これらはロボットコントローラーのメインボード（特にSRAMおよびFROMモジュール）に保持されます。
サーボアンプ制御ボードを交換しても、コントローラーに保存されているデータには影響しません。
ただし、アンプ交換後にロボットの電源を入れた場合、ロボットのマスタリング（各ジョイントの絶対エンコーダー参照位置）を確認する必要があります。データ自体は失われませんが、アンプサービス中に絶対エンコーダーバッテリー接続が乱れると、マスタリングデータに影響を与える可能性があります。
生産に戻る前に、テストプログラムでロボットの精度を確認してください。
Q3: A06B-6107は複数の軸で同時にアラーム「SRVO-047 サーボモーター速度エラー」を生成します。これはA16B-3200-0610が故障したことを確認しますか？
複数の軸で同時に発生するSRVO-047は、FSSB通信障害と一致します。コントローラーのメインボードは、サーボアンプ制御ボードとの速度コマンドデータ交換を同期できません。
このアラームは、FSSB接続（光ファイバーケーブル、コネクタ）、A16B-3200-0610のFSSB受信回路、またはコントローラーメインボードのFSSB送信回路を示唆します。
A16B-3200-0610を交換する前に、FSSB光ファイバーケーブルのコネクタを点検・清掃し、ケーブルが指定された最小曲げ半径よりも小さい半径で曲がっていないことを確認してください。
損傷した光ファイバーケーブルは、ボードの故障よりも一般的であり、交換費用もはるかに安価です。
Q4: 生産溶接ロボットにおけるA16B-3200-0610の予想される耐用年数は？
単一の答えはありません。耐用年数は、動作環境（周囲温度、汚染レベル、振動暴露）、キャビネット冷却の質（不十分な冷却は電子部品の経年劣化を最も一般的に加速させる要因です）、および電圧イベント（電力サージ、アンプバス放電イベント）が発生したかどうかによって大きく異なります。クリーンで温度管理された環境で、適切なキャビネット冷却と電力イベントがない場合、A16B-3200-0610ボードは通常、故障なしで15～20年間動作します。
高温で汚染された環境で、電力品質が変動する場合、7～10年での故障は珍しくありません。
キャビネットの清掃、冷却ファンの点検、および10年目のコンデンサ交換を含む予防保守は、コンポーネントの寿命を大幅に延ばします。
Q5: 特定のA06B-6107バリアントとの互換性を確保するために、A16B-3200-0610はどのように正しく調達されますか？
A06B-6107サーボアンプは、複数のHシリーズバリアント（H001、H002、H007など）で提供されており、それぞれ異なるロボットモデル、異なるモーターサイズと定格に合わせて構成されています。
A16B-3200-0610制御ボードは、これらのバリアント全体で共通の制御ボードであり、バリアント間の違いは異なるパワー回路ボードの仕様によって運ばれます。
A16B-3200-0610の部品番号は、正しい制御ボードを注文するのに十分です。制御ボード自体に追加のHシリーズバリアント仕様は必要ありません。
注文する前に、取り付けられているボードのラベルと部品番号を確認してください。
