| 起源の場所 | 日本 |
| ブランド名 | FANUC |
| 証明 | CE ROHS |
| モデル番号 | A16B-3200-0522 |

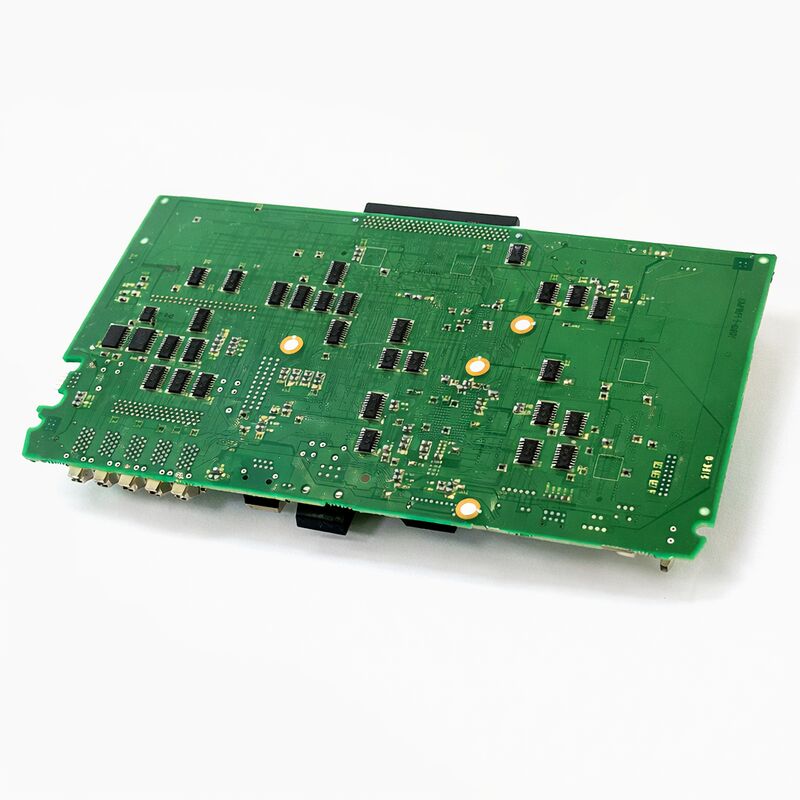

についてFANUC A16B-3200-0522A16B-3200 メインCPU PCBファミリーに属し,iシリーズ"A"世代の FANUC CNCコントローラを搭載している.FANUCが導入した 高性能オープンアーキテクチャの制御器は,以前の文字シリーズ (A,B,C) の世代から作られました.
"i"世代のCNCは 拡張されたインターポレーション機能, FSSB 伺服通信,統合グラフィック,そして,FANUCのCNC設計のパターンを設定したネットワーク準備のアーキテクチャ.
ボードの公式説明の"スタンドアロン"表示は,制御器の物理構成を識別する.
FANUCのiシリーズでは,同じCNC世代が2つの物理構成で提供されました.CNCプロセッサボードが操作パネルのLCD画面のすぐ後ろにコンパクトな統合ユニットに設置されている場合単体型では,CNCプロセッサは別々のラックまたは別々のLCD/MDIディスプレイユニットに接続されたキャビネットを占めています.
制御ユニットが操作パネルから離れた場所に設置する必要がある場合,スタンドアロン構成を使用する.必要なI/O数またはオプションカード数がLCDパネルの後ろに収まるものを超えると機械の設計により制御電子機器が操作ステーションと別々のキャビネットに置かれる場合.
A16B-3200-0522は,スタンドアロンのユニットのマスターボードです スタンドアロンのラックの他のすべてのボードが通信し,すべてのCNC制御機能を処理するボードです
オペレーターパネルとの接続は,自動装置のディスプレイインターフェイスから分離したLCD/MDIパネルへの接続ケーブルを通じて,直接的な機械的なバック・トゥ・パネル・マウントではなく,
| パラメータ | 価値 |
|---|---|
| CNC生成 | iシリーズ A型 (i-A) |
| 構成 | 独立制御装置 |
| シリーズ | A16B-3200 |
| 機能 | メインCPU/マスターボード |
| 必要なデータ | パラメータとプログラムは交換後に再充電する必要があります. |
| ステータス | 入手可能 改装済み 試験済み |
| 原産地 | 日本 |
FANUC iシリーズ"A"の名称は,1990年代後半から登場したFANUC iシリーズCNCプラットフォームの第一世代を識別する.
i-A世代は,以前のCシリーズにはなかったいくつかの機能を提供しました: FSSB光ファイバー伺服通信 (アナログ ±10Vおよび以前のデジタルインターフェースを置き換える),高解像度エンコーダー処理複雑なプログラムの実行速度を向上させ,操作者のパネル画面でグラフィカルツールパスのシミュレーションをサポートするディスプレイアーキテクチャ.
メンテナンスの技術者にとって,i-A世代は2000年代初頭から中頃に製造され,現在も運用されている機械の相当なインストールベースを表しています.
自動車サプライヤー,航空宇宙部品メーカー,一般精密加工会社,i-Aコントローラで磨き機.
この機械には 整備のパターンがよくあります 15~20年使用後に 障害になるボードは 複数のマシンで同じですA16B-3200-0522をFANUCのスペアパーツ市場で 常時需要の項目にする.
自動制御装置は,操作台から独立してCNC制御装置を設置する柔軟性を必要とする機械工具メーカーによって特に好まれました
これは,操作台がスイングアームの上に位置する大きな床立機械センター,操作台が別々の柱の上に位置するパレット交換機を持つ水平機械センターを含む.電気キャビネットの熱が,CNCプロセッサをディスプレイの後ろに設置することを不可能な機械.
A16B-3200-0522で使用される独立式CNC配置では,コントローラ・シャシにはメインCPUボード,I/Oボード,サーボインターフェースカード,電源,ストック構造のオプションボードこのラックは,操作者のLCD/MDIディスプレイユニットから物理的に分離されています.
2つのユニット (表示データ) を画面とキーボードからMDIキープをコントローラに接続するケーブルバンドル.
A16B-3200-0522はラックのマスターとして機能し,CNCソフトウェアを実行し,FSSB経由でサーボループを管理し,PMC梯子を実行し,ディスプレイデータをリモートLCDパネルにドライブします.
独立したシャシー設計により,LCDマウント構成よりもより多くのオプションスロットが可能です. これは複数のI/Oボード,追加の通信カード (イーサネット,シリアル),またはLCDパネルの後ろのスペースを溢れるような拡張されたサーボ容量.
A16B-3200-0522を交換する際には,交換ボードは,特定のマシンにインストールされているソフトウェアバージョンとハードウェア修正と一致する必要があります.異なるソフトウェアバージョンは,異なるCNCシリーズ (16i-A,多軸加工センター) をサポートします., 18i-A は複数の経路を備えたターニングセンター,21i-A はより単純な構成).
ソフトウェアバージョンは,電源を入れるとボードが何をするかを決定し,機械の元の構成と一致する必要があります.
A16B-3200シリーズの 交換ボードには 同じ基本的な要件があります 交換ボードは空白メモリか 工場のデフォルトメモリでそしてすべてのマシン特有のデータはバックアップから復元する必要があります.
板の交換後の稼働順序は次のとおりである.
まず,電源の電圧が正しいことを確認します. 仕様を超えた電圧は起動中に新しいボードを損傷させ,問題を解決する代わりに問題を悪化させる可能性があります.
2つ目は,交換ボードに正しいソフトウェアバージョンがインストールされていない場合は,CNCシステムソフトウェア (FROMコンテンツ) をロードします.
これはメモリーカードから 読み込まれています
軸移動が試みられる前に完了する必要があります. 軸移動制限,サーボループの利益を定義します.スピンドル構成マシンにダメージを与える可能性があります.
第四に,PMC梯子プログラムとPMCパラメータをロードする.
軸の動きを除いて すべての機能を制御する 機械特有の論理を回復します
第5に 部品プログラムと ツールデータをバックアップから読み込みます
機械を元の位置に戻し,生産に放出する前に試験切断または測定で軸の精度を確認する.
Q1: スタンドアロンの構成とメインボードレベルのLCDマウント構成の違いは何ですか?
メインボード自体は,同じCNC世代のための両方の構成で同じハードウェアである. 違いはシャーシとバックプレンの設計にある.
LCDマウント構成では,ディスプレイパネルの直後にマウントされるコンパクトなバックプレンを使用し,スタンドアロン構成では,オプションボードのためのより多くのスロットを持つより深いラックバックプレンを使用する.A16B-3200-0522は,スタンドアロンのシャーシ変種で使用されるメインボードです.
独立主板をLCDマウントのシャーシ (またはその逆) に設置することは,シャーシを完全に交換することなく,機械的にも電気的にも不適合である.
Q2: 機械は間歇的に動いていた.いくつかのシフトでは完璧に動いていたが,他のシフトではランダムなアラームが表示された.メインボードがおそらく原因なのか.
Intermittent faults that appear and disappear with temperature cycles — normal in a machine that warms up during production and cools overnight — are often caused by degraded solder joints on through-hole or surface-mount components集積回路そのものではなく
この"冷関節"の欠陥は,ボードが室温でうまく動作し,熱膨張が関節をストレスを加えると抵抗が発達し,機械が冷却するにつれて一時的に消える可能性があります.断続的な冷関節の欠陥を持つボードは,時には,損傷した溶接関節を再流しまたは置き換えることで,部品レベルで修復することができます板を完全に交換する代わりに
FANUCの専門修理センターで 評価できます
Q3:A16B-3200-0522は 16i-Aと 18i-AのCNCシリーズの両方で動作できますか? それともシリーズ特異ですか?
A16B-3200-05xx グループ (i-A 単独シリーズ) の内では,異なる部品番号の足音は,通常,異なるCNC シリーズ構成に関連付けられたボードを表示します.-0521と -0522は,i-A世代の異なる特定のサブバリエーションに対応できる..
ボードのFROMエリアにインストールされたソフトウェアは,どのCNCシリーズを実行することを決定します.ボードのハードウェアは家族に共通していますが,ソフトウェアバージョンは,元のインストールされたシステムと一致する必要があります.
誤ったソフトウェアバージョンのボードを装着すると,パラメータ構造が正しくなく,サーボとスピンドルの構成が不一致する可能性があります.
Q4:ボードを交換してすべてのパラメータをロードした後,スピンドルは速度コマンドに反応しません.何をチェックすべきですか?
パラメータ再充電後のスピンドル故障は,新しいボードのハードウェア故障ではなく,ほぼ常にパラメータの問題です.
一般的な原因は: スピンドルタイプパラメータ (シリアル対アナログ) が正しく設定されていない. スピンドルシリアル番号パラメータがアンプと一致していない.または速度コマンド出力フォーマットは,接続されたアンプのために間違っています.
スピンドルに関するパラメータを元の機械文書に比較して確認する.特にスピンドルタイプ選択,スピンドルアンプモデルパラメータ,コマンド出力範囲.
板が故障する前にスピンダが動作し,同じマシンのバックアップからパラメータが正しくロードされている場合,バックアップが不完全でない限り,これらの問題は発生しないはずです.
Q5:ボードには修正マークがあります (例: /02A, /03A). 代替品を調達する際には,修正足音が重要ですか?
PCB revision suffixes (like /02A or /03A appended after the main part number) indicate hardware revisions made by FANUC to the board during its production life — typically minor changes to improve reliability部品の交換に対応する.
ほとんどの場合,後編版は,以前のバージョンとバックコンパティブルであり,代替版として使用できます.
しかし,非常に早期の修正とはるかに後の修正は,時々異なるソフトウェア互換性要件を有することがあります. 代替A16B-3200-0522を調達する場合,当初インストールされたものと等しくまたはそれ以降の修正を好む.
修正が不明である場合は,信頼されるFANUCの専門家は,交換品が送られる前に適合性を確認することができます.
