| 起源の場所 | 日本 |
| ブランド名 | FANUC |
| 証明 | CE ROHS |
| モデル番号 | A16B-3200-0521 |

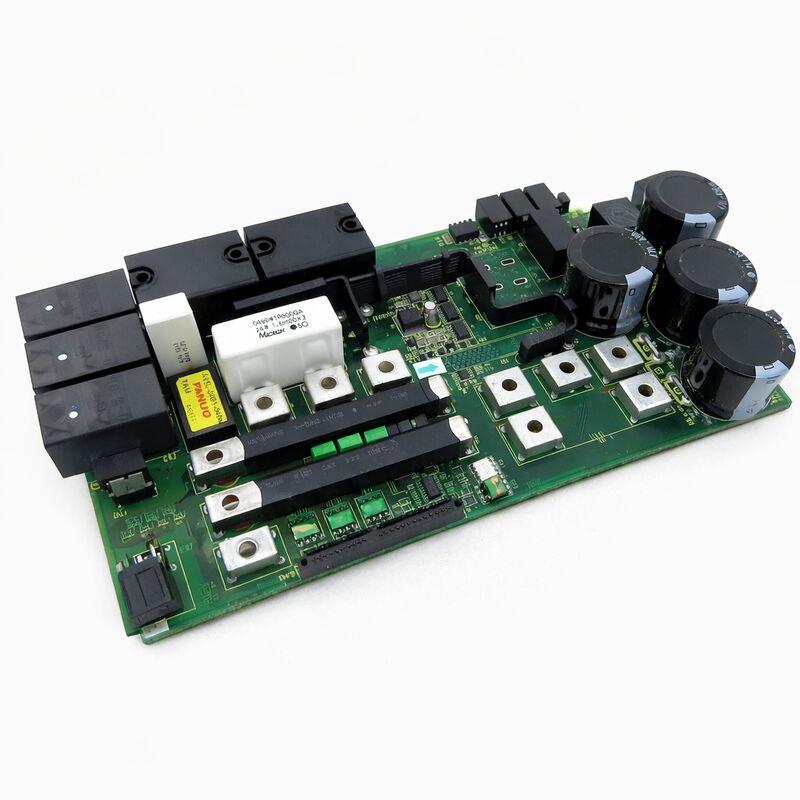

部品番号:A16B-3200-0521 について
製造者:FANUC株式会社 (日本)
製品タイプ:独立制御 主CPU PCB
ボードシリーズ:A16B-3200
記述:i-A スタンドアローン コントロール メインCPU PCB
適用:FANUC i-AシリーズCNC制御システム
注記:プログラムが必要 インストール後にすべてのパラメータとプログラムを再読み取りする必要があります
A16B-3200-0521は,FANUCのi-AシリーズCNCコントローラ用のスタンドアロンメインCPUPCBである."スタンド・アローン・コントロール"という名称は,独立したメインプロセッサ・ボードとして,単一のCNC制御処理を処理するバージョンを識別します機能の完了には別々のサブCPUまたは副処理ボードを必要としない自立のボードです.
コントローラーが実行するコアプロセスのすべて インターポレーション,PMC実行,サーボ通信,メモリ管理,オペレーターインターフェース制御は このボードから発生します
FANUCのA16B-3200シリーズでは,i-Aの指定により,このボードはFANUCのiシリーズCNCプラットフォームの最初の世代に入ります.
Iシリーズは前作のBシリーズに比べて著しい進歩を遂げました 快速なプロセッサ,より高い精度,拡張された軸数,より多くのプログラムストレージ標準的なセルボ通信インターフェースとして FSSB (光ファイバーセルボシリアルバス) の導入.
A16B-3200-0521は,スタンドアロンコントローラ構成でこれらの機能を実現した主要なCPUボードである.
"スタンドアロン"ボードデザインは,iシリーズにおける2つの建築アプローチの1つである.スタンドアロン (メインCPUボードが完全な,独立ユニット) とLCDマウント (CPUとディスプレイが統合されている場合).
スタンドアロンバージョンでは,メインCPUボードをディスプレイユニットから独立して交換することができ,同じCPUボードを異なるディスプレイ構成で使用することができます.
この柔軟性は,スタンドアロンボードが,より大きく複雑な機械装置の好ましい選択であった理由の1つです.
| パラメータ | 価値 |
|---|---|
| 部分番号 | A16B-3200-0521 について |
| 製造者 | FANUC株式会社 |
| 製品タイプ | 独立主CPUPCB |
| ボードシリーズ | A16B-3200 |
| 記述 | i-A 単独制御 メインCPU |
| 適用する | FANUC i-AシリーズのCNCコントローラ |
| 原産地 | 日本 |
| 動作温度 | 0°C 55°C |
| 貯蔵温度 | −20°Cから70°C |
| 湿度 | 凝縮しない 20~80% RH |
| 設置後の要件 | 完全なパラメータとプログラムの再充電 |
| 可能な状態 | 新品 (余剰) / 改装済み |
i-A世代のFANUC CNCは,1990年代後半から2000年代半ばにかけて機械工業に広く使用された.
この世代は機械加工センター,ターニングセンター,磨き機,そして今日も生産的なサービスに残っている多軸生産機械の大規模な人口に電力を供給しました.
i-A メインCPUボードはコントローラのコアである.
A16B-3200-0521で使用されたスタンドアロン構成では,F-BUSバックプレートに接続されたコントローララックにメインCPUボードを配置する.
バックプレーンは,ラック内のすべてのボードに電源と通信を配分します. セルボインターフェースカード,メモリモジュール,PMCボード,I/Oカード,グラフィックモジュールはすべてこの共有バスにプラグインします.A16B-3200-0521は,このバスのマスターです.
電源を入れるとバスを初期化し,どのボードがあるかを決定し,通信帯域幅を割り当てます
FSSBは,メインCPUボードのサーボ処理を光ファイバーケーブルを通じてサーボアンプモジュールに接続する.
この高速光学インターフェースは,サーボ位置コマンドを提供し,精密な多軸加工要求の高い更新率でモーターエンコーダーフィードバックを受け取ります.
A16B-3200-0521にはこの高速サーボ通信を可能にする FSSB インターフェース回路が含まれています.
スタンドアロンボードとLCDマウントボードは,同じi-A CNCプラットフォームにサービスを提供していますが,ディスプレイとの物理的統合で異なります.
LCDを搭載したメインCPUボードがディスプレイパネルの後ろに設置され,ディスプレイ電子機器に直接接続されている.
ディスプレイとCPUは本質的に一つの組成物である.いずれかの組成物が故障した場合,組成物全体が注意が必要になるかもしれない.
A16B-3200-0521 スタンドアロンボードは,ディスプレイから分離してコントローララックに配置されています.
別々のディスプレイインターフェースボードとケーブルがCPUのディスプレイ出力をパネルに接続する.
この物理的な分離は,維持上の利点がある. 画面の故障はCPUボードに影響を与えない.
制御ラックが機械操作者の位置から遠くに位置する機械装置では,別々の電気キャビネットにパネルを設置した装置独立したアーキテクチャの柔軟性により,物理的な配置が特に便利です..
A16B-3200-0521に関する最も重要な実態は,交換後のプログラミング要件です.ボードが新しくインストールされたり,リニューアルされたとき,その FROM は i-A シリーズ の CNC 操作 ソフトウェア を 含んでいるが,FROM は 工場 デフォルト 状態 に ある..
機械特有の構成が読み込まれていない.
軸移動制限,サーボ増幅設定, スピンドル構成,PMCタイマーとカウンター値,ピッチエラー補償表,制御装置が制御するマシンと一致させる機能パラメータの完全なセット.
これらのすべては,ボード上のSRAMに存在し,バッテリーによってサポートされています.新しいボードをインストールすると,SRAMは空っぽになります.
板の交換前のバックアップ状況が 極めて重要になります
元のボードを取り除く前に,完全なバックアップを介して CNCのデータ I / O 機能は, CNC パラメータ,PMC パラメーター,PMC 梯子プログラム,ピッチエラー補償,そしてすべての保存された部分プログラム.
このバックアップで インストール後のデータ復元は 定義され 体系的な手順です
機械のパラメータセットをドキュメントから再構築することは 長く誤りやすいプロセスです
Q1: i-A CNC は,起動時にシステムアラームが表示され,ROM または FROM エラーが表示されます.A16B-3200-0521 が原因ですか?
起動時の FROM エラーアラームは,CNC 操作ソフトウェアを含む FROM モジュールを読み取れないことを示します.
FROMモジュールは,A16B-3200-0521のプラグインコンポーネントです. メインボードが故障したと結論付ける前に,FROMモジュールのソケットに正しく座っているかどうかを確認してください.
部分的に座っている FROM モジュールは,ボードの故障に似ている FROM 読み込みエラーを生成します.
FROM モジュールを再セットして再試してください.モジュールを正しく座らせた状態でエラーが続ければ,FROM モジュールの自体に障害がある可能性があります.
Q2: 機械が18ヶ月間 貯蔵されている後,i-Aコントローラが電源サイクルを通して パラメータを維持できなくなります. これはボードですか?
長期保存後のパラメータ保持障害は,ほぼ常に電池の枯渇問題であり,ボードの故障ではありません.
A16B-3200-0521のSRAM電池の使用寿命は有限です
機械が電源を供給していない18ヶ月後,バッテリーはSRAM保持限界以下に放電した可能性があります.
バッテリーを交換して バックアップからパラメータを復元します
バッテリー交換とパラメータ復元後も問題が残らない限り,ボードそのものは欠陥ではありません.
Q3:CNCは正常に動いているが,時にはCPUと操作パネルとの間の通信エラーが表示され,その後回復する.A16B-3200-0521についてこれは何を示唆するのか?
自動回復する間歇的なCPU対パネル通信エラーは,故障したCPUボードではなく,スタンドアロンCPUボードとオペレーターパネルインターフェースの間のコネクタまたはケーブルの問題を示唆する.
ケーブルとコンネクタを検査し 接続のコンタクトを掃除します
すべてのコネクタが完全に座っているか,ピンが損傷していないか確認します.
接続問題によって引き起こされる断続的なエラーは,接続経路が良好であることを確認するまでボードに属してはならない.
Q4:A16B-3200-0521の交換は"リニューアルされた"と記述されています. 主CPUボードの適切なリニューアルにはどのようなものがありますか?
主CPUボードの適切なリニューアルは,使用期間中に故障する可能性が最も高いコンポーネントに対処します. SRAMバックアップバッテリーの交換は,正しい仕様の新しいセルです.ボード上のすべての電解コンデンサーの分解検査; コンネクタの清掃; 起動配列の検証,パラメータの負荷と保持,FSSBによるサーボ通信を含む完全なi-A CNCシステムでの機能テスト.
リニューアルされたボードには 文書化された保証が付属し 特定の期間 ボードの機能が保証されます
Q5:i-Aコントローラ内の複数のボードは,同じ生産時期のもの.A16B-3200-0521が故障する前に,その年齢を考慮して,積極的に交換する価値はありますか?
機械が生産に不可欠で,ボードの故障が重要なダウンタイムを引き起こす場合,積極的な交換は合理的な戦略です.
A16B-3200-0521のメインCPUは比較的頑丈な固体部品です完全なボード交換なしで使用可能である.
バッテリーを年ごとに交換し,ボードのコンデンサターを定期的に視察すると,使用寿命が大幅に延長されます.
現場で保管されている試験されたA16B-3200-0521スペア機は,計画された積極的な交換を中断することなく故障に対する保険を提供します.
