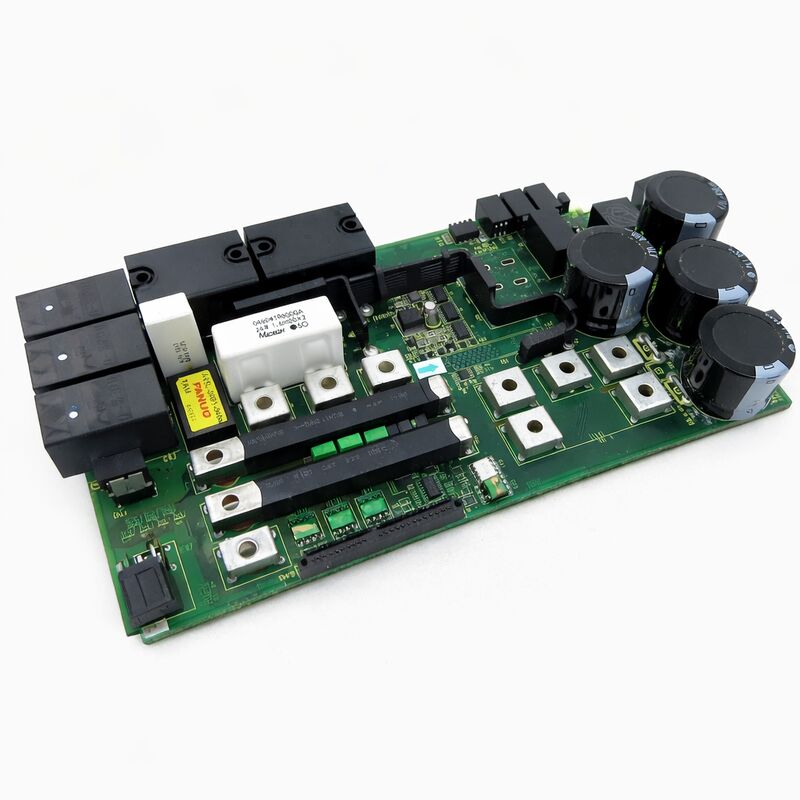

1 PC 新しいFanuc IOボード A16B-3200-0513 A16B32000513 A16B-32OO-O513

FANUC A16B-3200-0513 | A16B-3200シリーズ 電源基板 — FANUC CNC産業オートメーション、日本原産

部品番号: A16B-3200-0513

メーカー: FANUC株式会社（日本）

製品タイプ: 電源基板 / 電源ユニット基板

基板シリーズ: A16B-3200

用途: FANUC CNCコントローラおよび産業オートメーションシステム

概要

A16B-3200-0513は、FANUCのA16B-3200シリーズの電源プリント基板です。このシリーズは、多世代にわたる工作機械、ロボット、生産システムのFANUC CNCおよび産業オートメーションプラットフォームを支えるコントローラ基板ファミリーです。

このシリーズの電源基板は、コントローラ内の他のすべての基板が依存する、安定化されたDC電圧を生成および供給する役割を担っています。

電源基板が正常に機能している場合、それは目立たない存在です。システムは問題なく起動、動作、停止します。故障した場合、その影響は即座に現れます。

電源基板がなければ、コントローラは一切動作しません。

FANUCのA16B-3200シリーズは、メインCPU基板、I/O基板、サーボインターフェイスカード、電源基板など、幅広い機能を持つ基板タイプを網羅しています。

電源基板は、コントローララック内の専用スロット位置を占め、入力電源をコントローラのロジック、メモリ、ディスプレイ、通信回路に供給される精密な電圧レールに変換します。

許容誤差は厳格です。FANUCの産業グレードコントローラ設計では、コントローラが遭遇する周囲温度と負荷条件の全範囲で安定した動作を保証するために、厳密に調整された電圧レールを指定しています。

A16B-3200-0513は、A16B-3200ファミリー内の特定のコントローラプラットフォームに対応します。

これは、そのコントローラ内の他のすべての基板が依存する電源インフラストラクチャを提供し、システムハードウェアスタックにおいて最も基本的なコンポーネントの1つとなっています。

主な仕様

FANUC CNCコントローラアーキテクチャにおける電源供給

FANUC CNCコントローラは、機能的に異なる基板をラックにマウントしたアセンブリです。各基板は特定の役割を果たします。メインCPUはオペレーティングソフトウェアを実行し、PMC基板はマシンラダーロジックを実行し、サーボインターフェイスカードはドライブアンプと通信し、メモリモジュールはパラメータとプログラムデータを格納します。

これらの基板はすべて、動作するために安定した、安定化されたDC電源を必要とします。電源基板がそれを供給します。

A16B-3200コントローラアーキテクチャでは、電源基板は入力電源（通常は機械のメイン電源キャビネットから）を受け取り、スイッチングレギュレータ、リニアポストレギュレータ、およびフィルタリングステージを通じて、コントローラのバックプレーンが分配する複数の電圧レールにコンディショニングします。

各レールには、定義された電圧と、それが供給する負荷に合わせた電流容量があります。

電源基板には保護回路も含まれています。過電圧保護は、過剰な電圧が下流の基板を損傷する前にレールを切断します。過電流保護は、1つのレールでの短絡が他のレールに連鎖するのを防ぎます。ソフトスタート回路は、電源投入時に供給電圧を制御されたシーケンスで徐々に立ち上げます。

電源基板の前面にあるLEDインジケータ（コントローラの前面パネルを通して、または基板上で直接見える）は、一次診断を提供します。

許容範囲外の供給レールは、対応するLEDを点灯させます。この迅速な視覚的フィードバックは、コントローラ障害が電源基板または他の場所から発生しているかどうかを診断する際の最初の出発点となることがよくあります。

電源基板の故障とその症状

電源基板の故障は、他のコントローラ基板の故障とは異なる、認識可能な症状パターンを生み出します。

最も完全な故障モード、つまり電源基板が何も供給しない場合、コントローラは真っ暗になります。ディスプレイなし、LEDアクティビティなし、ファン動作なし。機械は完全に不活性になります。

部分的な故障はより一般的で、より診断的です。

1つのレールが低くなった、または故障した場合、そのレールで給電されている基板は誤動作しますが、他のレールで給電されている基板は正常に動作します。

コントローラは部分的に初期化され、ディスプレイに一部のアクティビティが表示された後、その起動シーケンスで最初に障害のあるレールを呼び出す時点でアラームが発生して停止する場合があります。

アラームを起動段階にトレースし、次にその段階が依存するレールにトレースすることは、電源基板を障害源として確認する信頼性の高い方法です。

経年劣化は、長期間使用されているコントローラにおける電源基板の主要な故障メカニズムです。スイッチングレギュレータと出力フィルタステージの電解コンデンサは、高温での長年の動作により、静電容量を失い、ESRが増加します。

影響を受けた供給レールはリップルを発達させ、最終的に下流の基板の入力許容範囲を超えます。完全な故障の前には、症状は断続的です。説明のつかないリセット、パラメータの破損、または温度依存性があり、コントローラが動作中に暖まるにつれて悪化する不安定な動作です。

レガシー部品の入手可能性

初期世代のコントローラからのFANUC A16B-3200シリーズ基板は、もはや生産されていません。

これらの基板のアフターマーケットサプライチェーン（廃止された機械からのテスト済み余剰品、コンデンサの交換と機能テストが完了した専門的に再整備された基板、および特定のコンポーネントレベルの障害に対する修理サービス）が、交換の主な供給源です。

交換用のA16B-3200-0513を入手する際は、基板自体のラベルから正確な部品番号を確認してください。

A16B-3200シリーズ内の電源基板で、サフィックスの数字が異なる場合、電圧レール仕様、コネクタ配置、または電力定格が異なる場合があります。物理的な類似性は互換性の信頼できる指標ではありません。

よくある質問

Q1: FANUCコントローラは電源が入りますが、数分間の動作後にシャットダウンします。シャットダウン前にアラームコードは表示されません。A16B-3200-0513が原因である可能性はありますか？

ウォームアップ期間後のサーマルシャットダウンは、電源基板のスイッチングレギュレータステージにある経年劣化した電解コンデンサの典型的な症状です。

コンデンサが経年劣化すると、温度とともにESRが増加します。

基板が暖まると、ESRの上昇により供給リップルが過電圧または低電圧保護をトリガーする閾値を超え、システムがシャットダウンします。

この症状が、それ以外の正常な動作の後に現れる場合、電源基板が障害源である可能性が強く示唆されます。

Q2: 電源サージイベントの後、コントローラは全く電源が入りません。入力電源は正常であることが確認されています。電源基板が損傷している可能性はありますか？

電源サージイベントは、電源基板を頻繁に損傷します。

サージ電圧は、基板の保護が応答する前に電源基板の入力端子に到達します。

最も脆弱なコンポーネントは、入力整流ダイオード、入力フィルタコンデンサ、および一次スイッチングトランジスタです。

これらはすべて電源基板上にあります。入力電源が正常であることが確認されており、コントローラに全く反応がない場合、電源基板が最初の疑いとなります。交換品を注文する前に、基板上のアクセス可能なヒューズを確認してください。

Q3: CNCの1つの軸でサーボアラームが表示されますが、他の軸は正常です。A16B-3200-0513のすべての電源LEDインジケータは緑色です。電源基板がまだ故障している可能性はありますか？

すべての電源レールが正常に見える状態での単軸サーボアラームは、電源基板から発生する可能性は低いです。

電源基板はすべての基板に同時にレールを供給します。故障したレールは複数の基板に影響を与える可能性があり、1つの軸だけではありません。

単軸アラームは、その軸のサーボアンプ、モーター、フィードバックケーブル、またはその軸に固有のサーボインターフェイス回路を示唆します。この場合、電源基板は原因の可能性から除外できます。

Q4: 機能性を維持するために、予備のA16B-3200-0513はどのように保管すべきですか？

元の帯電防止パッケージに保管してください。安定した室温と低い相対湿度を維持してください。

温度サイクルを避け、基板の表面実装部品のはんだ接合部にストレスがかかるのを防いでください。

基板が数年以上保管されている場合は、生産機械に取り付ける前に、電解コンデンサに目に見える劣化の兆候（膨らんだ上面や電解液の漏れ）がないか点検してください。

長期保管の場合、電解コンデンサの定期的なフォーミングは、その寿命を延ばします。

Q5: 再整備されたA16B-3200-0513が入手可能です。このタイプの電源基板の評判の良い再整備には何が含まれるべきですか？

適切な電源基板の再整備には、すべての電解コンデンサを元の仕様に一致する新しいコンポーネント（または同等以上の定格を持つコンデンサ）と交換すること、故障した保護デバイスの点検と交換、すべての出力レールが定格電流で測定される負荷下での機能テスト、および基板が電圧精度とリップル仕様を満たしていることの検証が含まれます。

外観の清掃と物理的な損傷の点検は、完全な再整備を締めくくります。
