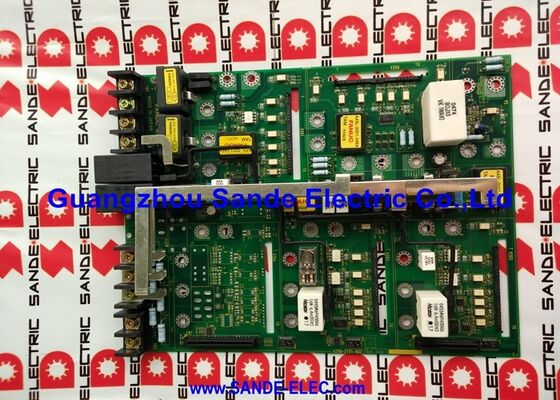

FANUC A16B-3200-0491 | Zero i-B メインCPU基板 (PMC-SB7搭載) — Series 0i-B、最大6軸、日本原産

部品番号: A16B-3200-0491

メーカー: FANUC株式会社 (日本)

製品タイプ: メインCPU基板 (マスターボード)

PMCエンジン: PMC-SB7

対応システム: FANUC Series 0i-B (0i-TB、0i-MBおよび互換)

最大軸数: 6

概要

A16B-3200-0491は、FANUC Series 0i-B — Zero i-Bとしても知られる — CNCコントローラー世代のメインCPUボードです。これはマスターボードであり、コントローラー全体が構築される中心的なPCBです。

CNCモーション制御ソフトウェアを実行するプロセッサを搭載し、アンプへのFSSBサーボ通信を管理し、機械レベルのI/Oを処理するPMC-SB7ラダープログラムを調整します。

0i-Bコントローラースタックの他のすべてのボードは、このボードに直接接続されるか、コントローラーのバックプレーン構造を介して通信します。

0i-Bは、FANUCの0iコントローラーファミリーの第2世代であり、0i-Aの後継機、0i-Cの先行機です。

生産期間中、旋盤 (0i-TB) およびマシニングセンタ (0i-MB) で広く採用され、コスト重視の工作機械市場セグメントに適合しました。そこでは、最新機能よりもシンプルな構成と実績のある信頼性が重視されました。

0i-Bプラットフォームで構築された機械は、世界中で生産を続けています。

このボードは、SMD (表面実装ドーター) モジュールなしで供給されます。モジュール — FROMメモリ、DRAM、SRAM、サーボ制御カード、グラフィックカード — は、特定の機械のソフトウェアオプションと軸数に基づいて個別に構成されます。

このボードを交換する場合、元のボードからSMDモジュールを新しいボードに転送します。

主な仕様

PMC-SB7 — 統合機械コントローラー

PMC-SB7は、A16B-3200-0491に統合されたPMC (プログラマブルマシンコントローラー) エンジンです。これは、機械メーカーのラダープログラムが実行されるハードウェアプラットフォームです。

0i-Bでは、PMC-SB7は以前のPMC世代から大幅な進歩をもたらしました — 0i-Aで使用されていたPMC-SA5と比較して、スキャンサイクルが速く、プログラム容量が大きく、命令セットが拡張されました。

0i-B旋盤またはマシニングセンタのラダープログラムは、すべての機械機能が実装される場所です。

工具交換装置、クーラントシステム、主軸ギア選択、チャック制御、ドアインターロック、部品カウンター — これらすべては、PMC-SB7ラダープログラムがそれらの入力条件を処理し、それらの出力アクションを駆動するために応答します。

CNCがMコードを実行すると、そのMコードを解釈し、対応する機械ハードウェアをアクティブにするのはPMC-SB7です。

-SB7という名称は、PMC-SA5エンジンを搭載するA16B-3200-0490とこのボードを区別します。両方のボードは物理的に似ていますが、互換性はありません — PMCソフトウェアとシステムソフトウェアは特定のPMCエンジンに一致しています。

PMC-SB7用に構成された機械には、-0491ボードが必要です。

SMDモジュールアーキテクチャ

A16B-3200-0491はベースボードです。その機能は、搭載されているSMDモジュールによって定義されます。FROMモジュールはソフトウェアと、どのくらいのオプションソフトウェアを保存できるかを決定します。SRAMモジュールはプログラムストレージ容量を決定します。

DRAMモジュールはリアルタイム処理に影響します。サーボカードは、ボードが制御できる軸数を決定します。

このボードがモジュールなしで供給される場合 — 交換用ユニットとしては標準 — 機械の元のボードからモジュールを取り外し、再取り付けします。

このプロセスには以下が必要です:

• 取り外し前に各モジュールの位置を慎重にラベル付けすること。
• 全体を通して静電気対策を施すこと。
• 各モジュールをターゲットソケットに正しく物理的に配置すること。
• 新しいボードのソフトウェア構成が機械と一致していることを確認すること。

モジュールの転送とボード交換後、機械のCNCソフトウェア、パラメータ、およびプログラムは、転送されたFROMおよびSRAMモジュールに既に存在しているはずです。FROMの内容がボード交換の原因であった場合、ソフトウェアの再ロードが必要になる場合があります。

FSSBサーボ通信

A16B-3200-0491は、FANUCの光ファイバーサーボシリアルバスであるFSSBを介してサーボおよび主軸アンプと通信します。これは、以前のFANUC世代のアナログおよびショートワイヤデジタル接続を置き換える高速光シリアルリンクです。

すべての軸位置コマンド、速度参照、およびエンコーダーフィードバックデータはFSSBを介して送受信されます。

FSSBで使用される光ファイバーは、機械キャビネット内のサーボアンプおよび電力スイッチングによって生成される電気的ノイズの影響を受けません。

このノイズ耐性は、高出力サーボドライブと同じキャビネットスペースにCNC制御をもたらした0i世代において、重要な実用的利点でした。

このボードはFSSBで最大6軸をサポートします。実際には、ほとんどの0i-TB機械は2〜4軸を使用し、ほとんどの0i-MB機械は3〜5軸を使用しました。

6軸の容量は、複合機械構成のためのヘッドルームを提供しました。

よくある質問

Q1: 0i-B機械の電源は入りますが、起動シーケンスが完了しません。ディスプレイに起動初期にエラーが表示されます。A16B-3200-0491が故障の原因ですか？

起動初期の失敗は、メインCPUボード、電源、FROMモジュール、またはDRAMモジュールに起因する可能性があります。起動が停止する時点で、メインボード上の特定のエラーコードまたは診断LEDパターンに注意してください。異なるコードは異なる障害源を示します。

電源投入直後にアクティビティなしで停止するLEDパターンは、電源またはCPUの障害を示唆します。

FROMロードが開始された後、起動途中で発生するエラーは、FROMの内容またはDRAMの可能性が高いです。

Q2: 機械のPMCラダーが最近変更されました。変更後、機械は起動時にPMCエラーでアラームが発生します。ボードが故障の原因ですか？

最近のラダー変更後に発生するPMCアラームは、ほぼ間違いなくソフトウェアの問題であり、ボードの故障ではありません。

新しいラダーにエラーが含まれているか、プログラムがPMC-SB7がサポートする容量 (ステップ数、シンボルテーブルサイズ) とは異なるPMCエンジン用に記述されている可能性があります。

PMCエラーメッセージを確認してください — 特定のタイプの障害を参照します。バックアップから以前のラダーを復元し、機械が正しく起動することを確認してください。もしそうであれば、問題は変更されたラダーにあります。

Q3: ボードが交換されます。SRAMバッテリーも同時に交換すべきですか？

はい。SRAMモジュールにリチウムバックアップバッテリーが搭載されている場合は、新しいボードに転送する前に電圧を確認してください。バッテリーが3年以上経過しているか、しきい値以下の電圧を示している場合は、モジュール転送中に交換してください。

転送プロセス中にSRAMが一時的に回路から外れます — バッテリーが限界である場合、転送中にSRAMの内容が失われる可能性があります。新しいバッテリーは、このリスクを排除します。

Q4: ボード交換とモジュール転送後、機械は起動しますが、工具オフセットテーブルが空です。すべての軸パラメータは正しいです。何が起こりましたか？

工具オフセットはSRAMに保存されます。SRAMモジュールが正しく転送された場合、その内容は無傷であるはずです。しかし、SRAMバックアップバッテリーが低く、モジュール転送中に放電した場合 — 短時間であっても — SRAMの内容が失われる可能性があります。バッテリー電圧を確認してください。

バックアップメモリカードファイルから工具オフセットテーブルを復元してください。この状況は、ボード交換作業の前に完全なデータバックアップを取得することの重要性を強調します。

Q5: 0i-B機械には、既存のボードに-SA5 PMCが搭載されています。A16B-3200-0491 (PMC-SB7) を交換用として使用できますか？

いいえ。交換ボードのPMCエンジンは、元のものと一致する必要があります。CNCシステムソフトウェアとPMCラダーは、どちらも特定のPMCエンジン用に記述されています。

-SA5ラダーとシステムは、完全なソフトウェア変換なしでは-SB7ボードで実行できません。

交換ボードは、既存の-SA5システムに一致するために-0490バリアント (PMC-SA5) である必要があります。

交換部品を入手する前に、取り付けられているボードのラベルからPMCエンジンを確認してください。
