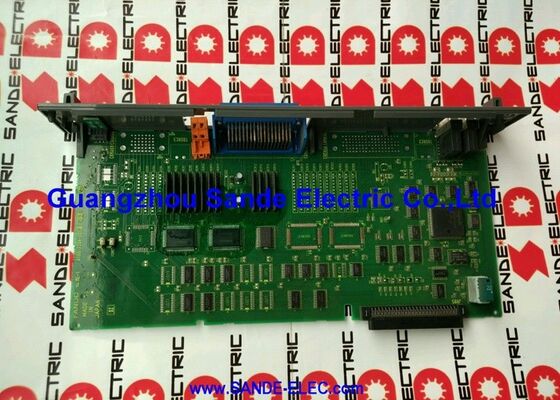

部品番号: A16B-3200-0450
メーカー: FANUC株式会社 (日本)
製品タイプ: メインCPUプリント基板
ボードシリーズ: A16B-3200
用途: FANUC CNCコントローラおよびロボットコントローラ (LR-Mateを含む)
機能: コアプロセッサボード — CPUモジュール、軸カード、FROM/SRAMモジュールを統合
インターフェース: F-BUSバックプレーン
バリアント注記: DCコンバータなし
A16B-3200-0450は、FANUCのCNCおよびロボットコントローラプラットフォーム用のメインCPUプリント基板です。複数のCNCおよびロボットコントローラ世代をカバーするFANUCのメインプロセッサボードファミリーであるA16B-3200シリーズにおいて、このボードはコントローラ全体の動作を調整する中央処理装置として機能します。プログラム実行、PMCロジック、メモリ管理、サーボおよびスピンドル通信、オペレータインターフェースはすべてメインCPUボードを経由します。
ロボットコントローラ用途では、A16B-3200-0450は特にFANUC LR-Mateシリーズと関連付けられています。これは、製造環境での組み立て、マテリアルハンドリング、精密機械加工に広く使用されているコンパクトな卓上ロボットです。
このボードは、CPUモジュール、軸制御カード、およびFROM/SRAMメモリモジュールを統合されたアセンブリ内に統合し、コントローラに必要な完全な処理コアを提供します。
F-BUSバックプレーンインターフェースは、このメインボードをコントローララック内の他のボードに接続します。
電源オプションボード、I/Oボード、追加軸カード、通信ボードはバックプレーンに接続され、F-BUSを介してメインCPUと通信します。
バックプレーンは、すべての搭載ボードに電源、アドレス、データ信号を分配します。
| パラメータ | 値 |
|---|---|
| 部品番号 | A16B-3200-0450 |
| メーカー | FANUC株式会社 |
| 製品タイプ | メインCPU PCB |
| ボードシリーズ | A16B-3200 |
| 用途 | CNCコントローラ、FANUCロボットコントローラ (LR-Mate) |
| バックプレーンインターフェース | F-BUS |
| 統合モジュール | CPUモジュール、軸カード、FROM/SRAM |
| バリアント | DCコンバータなし |
| 原産国 | 日本 |
| 動作温度 | 0 – 40℃ |
| 保管温度 | −20 – 60℃ |
| 利用可能な状態 | 新品 (余剰品) / 改装済み / 修理済み |
FANUCのCNCおよびロボットコントローラアーキテクチャにおいて、メインCPUボードは最上位の処理コンポーネントです。CNCオペレーティングシステム、PMC (プログラマブルマシンコントローラ) ラダーロジック、およびコントローラを有用にするすべての高レベル機能 (プログラム解釈、補間、オペレータディスプレイ管理、外部システムとの通信) を実行するボードです。
メインCPUボードは、ほとんどの構成でサーボドライブや機械のフィールド配線と直接インターフェースしません。
信号処理およびロジックレベルで動作します。CPUボードからのサーボコマンドは、軸制御回路を介してサーボアンプに送信されます。A16B-3200-0450の場合、軸カードはボードアセンブリに統合されています。
フィールドI/O (機械の入出力) は、コントローララック内の専用I/Oボードを経由します。
このアーキテクチャ上の分離は、メインCPUボードの障害が高レベルのシステムアラームを発生させることを意味し、ハードウェア固有のドライブまたはI/Oアラームではありません。
メインCPUボードの故障は、通常、コントローラがまったく起動しないか、CPUエラーまたはシステムエラーアラームで起動シーケンスが停止します。
A16B-3200-0450のFROM/SRAMモジュールと軸カードのメインボードアセンブリへの統合は、コンパクトまたは組み込み用途向けに設計された複数のFANUCコントローラ世代と共通するアーキテクチャ上の特徴です。
FROM (フラッシュROM) は、CNCまたはロボットコントローラのオペレーティングソフトウェア (コントローラが電源投入時にロードするシステムソフトウェア) を格納します。
SRAMは、電源が切断されても持続する必要があるが、動作中に書き込み可能である必要があるパラメータ、プログラムデータ、その他のデータを格納します。
このSRAMはバッテリーバックアップされており、バッテリーは電源オフ中にデータを維持します。軸カードは、コントローラで制御される軸のサーボインターフェースを提供します。
LR-Mateロボットの文脈では、この統合アセンブリにより、コンパクトなコントローラは最小限の物理的フットプリントで完全な処理能力を発揮します。これは、密集した製造環境向けの小型で省スペースなロボットとしてのLR-Mateの設計意図に適しています。
FANUCのLR-Mateロボットは、世界で最も広く展開されているコンパクトな産業用ロボットの1つです。
LR-Mateシリーズは、自動車、エレクトロニクス、食品加工、精密製造における機械加工、組み立て、検査、マテリアルハンドリングに広く使用されています。
これらのロボットを制御するコントローラは、ロボットのモーションプログラムを実行し、センサー入力を処理し、ロボットの6つのサーボ軸を管理するためにメインCPUボードに依存しています。
A16B-3200-0450がLR-Mateコントローラで故障すると、ロボットは停止します。
生産への影響は、ロボットが何を行っていたかに完全に依存します。CNC工作機械に部品を供給する機械加工用途の場合、CNC工作機械も部品のロードとアンロードがないため停止します。
メインCPUボードの迅速な交換は、障害による生産への影響を最小限に抑えることに直接つながります。
Q1: FANUCコントローラで電源投入時にCPUエラーまたはシステム初期化失敗を示すアラームが表示されます。コントローラは起動シーケンスを完了できません。これはメインCPUボードですか？
起動時のCPUエラーまたはシステム初期化失敗アラームは、メインCPUボードの障害と一致しますが、メモリモジュール (FROMまたはSRAM) の障害、ボードに誤った電圧を供給している電源、またはバックプレーンコネクタの問題によっても引き起こされる可能性があります。
メインCPUボードが故障したと結論付ける前に、ボードへの電源電圧を確認し、すべてのバックプレーンコネクタをチェックしてください。
電源と接続が良好であることが確認された場合、メインCPUボードまたはその統合メモリモジュールが障害箇所です。
Q2: 電源障害中にコントローラのSRAMデータが失われました。電源復旧後、すべてのパラメータを再ロードする必要があります。A16B-3200-0450に欠陥がありますか？
電源障害中のデータ損失はバッテリーの障害の問題であり、メインCPUボードの障害ではありません。
A16B-3200-0450のパラメータデータを保護するSRAMバッテリーが消耗しました。バッテリーを交換し、バックアップからすべてのパラメータを再ロードして、通常の操作を復元してください。
ボード自体に欠陥はありません。バッテリーの定格サービス寿命に基づいて定期的なバッテリー交換スケジュールを設定し、再発を防いでください。
Q3: 交換用のA16B-3200-0450を入手しました。取り付け後、コントローラは起動しますが、ロボットが正しく動作しません。一部の軸の位置が間違っています。何が起こっていますか？
ボード交換後の軸位置の間違いは、ほぼ間違いなくパラメータの問題です。交換用ボードのFROMとSRAMは工場出荷時のデフォルト状態で開始されます。
ロボットが正しく動作するには、すべてのロボット固有のパラメータ (軸キャリブレーションデータ、ロボットモデル構成、ペイロード設定、システムパラメータ) をロードする必要があります。バックアップからすべてのパラメータを復元してください。
完全なバックアップが利用できなかった場合、ロボットは正しい軸ホーム位置を確立するために再キャリブレーションが必要になります。
Q4: LR-Mateロボットコントローラは12年前のものです。メインCPUボードで、メインボードとサーボアンプ間の通信エラーが断続的に発生します。何を調査すべきですか？
経年劣化したメインCPUボードでの断続的なサーボ通信エラーは、ボードの電源セクションまたは信号コンディショニング回路の電解コンデンサの劣化を示唆しています。供給電圧に過度のリップルがある場合、通信タイミングは限界になります。
バックプレーンコネクタの接点を確認してください。これらの接点の酸化も断続的な通信エラーを引き起こす可能性があります。コネクタの清掃で問題が解決しない場合は、ボードの修理 (コンデンサ交換) またはボード交換が適切です。
Q5: A16B-3200-0450は、A16B-3200シリーズの任意のFANUC CNCコントローラで使用できますか、それとも特定のモデルに限定されますか？
A16B-3200シリーズには、異なるFANUCコントローラ世代向けのメインCPUボードが含まれており、それぞれが特定のプロセッサアーキテクチャ、メモリ構成、およびバックプレーンプロトコルに最適化されています。
A16B-3200-0450は、それが設計されたコントローラモデル (主にLR-Mateロボットコントローラおよび互換性のあるCNCアプリケーション) に対応します。
物理的なコネクタが互換性があるように見えても、シリーズ内の異なる部品番号のメインCPUボードと交換することはできません。
