| 起源の場所 | 日本 |
| ブランド名 | FANUC |
| 証明 | CE ROHS |
| モデル番号 | A16B-3200-0429 |
部品番号:A16B-3200-0429
製造者:FANUC株式会社 (日本)
製品タイプ:独立主CPUPCB
ボードシリーズ:A16B-3200
記述:i-B スタンドアローンコントロール メインCPU PCB PCB メインCPU (#18i/180iモデルB)

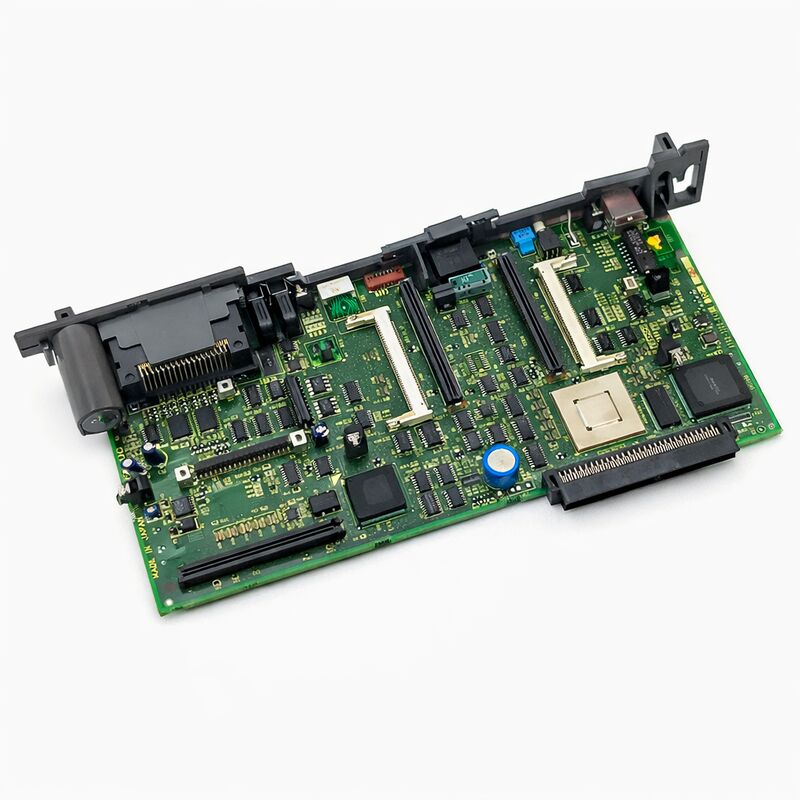

A16B-3200-0429は,FANUCのシリーズ18iおよび180iモデルBCNCコントローラ用のスタンドアロンメインCPUPCBである.主なプロセッサを搭載する単一のPCBです, セルボドライブ通信のためのFSSB (光ファイバーセルボシリアルバス) コントローラーと,操作者のディスプレイのためのグラフィックプロセッサ,すべて1つのボードに統合され,プラグイン FROM,SRAM,DRAMメモリモジュール.
18i-Bと180i-Bは,その世代の最も広く展開された高性能CNCプラットフォームであった.
18i-Bは,21iよりも軸容量と処理速度が速い加工センターとターニングセンターにサービスを提供しました.180i-Bは,同じアーキテクチャを大型加工センターやマルチスピンドルアプリケーションに拡張した..
両方のプラットフォームは,このメインCPUボードに依存し,すべての制御機能 プログラムインターポレーション,PMC梯子の実行,サーボコマンド生成,スピンドル制御,操作者インターフェース管理は,すべてここから発生します.
"スタンドアロン"という名称は,同世代のLCD搭載版とこのボードを区別する.スタンドアロン配置では,CPUボードは独自のラックにインストールされ,ディスプレイユニットから分離.
ケーブルがスタンドアロンボードとディスプレイ組を接続する.この分離は保守の柔軟性を提供します.CPUボードとディスプレイユニットは独立してメンテナンスをすることができます.同じCPUボードタイプが異なるディスプレイ構成の装置に対応している場合.
| パラメータ | 価値 |
|---|---|
| 部分番号 | A16B-3200-0429 |
| 製造者 | FANUC株式会社 |
| 製品タイプ | 独立主CPUPCB |
| ボードシリーズ | A16B-3200 |
| 互換性のあるシステム | シリーズ 18i-B, 18i-MB/TB, 180i-B, 180i-MB/TB |
| 建築 | スタンドアローン (ディスプレイから分離したユニット) |
| サーボインターフェイス | FSSB (光ファイバーセルボシリアルバス) |
| メモリモジュール | FROM,SRAM,DRAM (プラグイン型) |
| 原産地 | 日本 |
| 動作温度 | 0°C 55°C |
| 貯蔵温度 | −20°Cから70°C |
| 湿度 | 凝縮しない 20~80% RH |
| ステータス | 製造者によって停止 |
| 設置後 | 完全なパラメータとプログラムの再充電が必要 |
シリーズ18i-Bは,FANUCのiシリーズCNCの第2世代を代表する.オリジナルのi-A世代は,FSSBアーキテクチャとiシリーズオペレーティングソフトウェアを確立した.
B世代はプラットフォームを改良し,より速いCPU処理,拡張されたメモリ容量,高速加工機能の強化,精密なコンターリング作業のための改善されたナノインターポレーション.
18i-Bを使用した機械には,A世代に対する改善が具体的で測定可能でした.制御器が1秒間により多くのプログラムブロックを処理できるため,複雑なコンター部品のサイクル時間が短縮された..
高速な処理速度により,円形と螺旋型ツール経路の挿入誤差が減少したため,コンターリングの精度は向上した.
18i-Bは自動車,航空宇宙,これらの性能差が部品の品質と生産率に直接影響する.
A16B-3200-0429がこの性能を 提供しました 18i-Bの計算作業は全て このボードで実行されます板が正しく機能しているときこれは何も見えません
機械は動いて 部品は正確で 生産は続きます 板が故障すると すべてが止まります
A16B-3200-0429には,CNCと伺服増幅機モジュールの間の伺服通信を管理するFSSBコントローラが含まれています.FSSB (光ファイバーセルボシリアルバス) は,光ファイバー上で位置コマンドを送信し,暗号化器からのフィードバックを受け取るFANUCのCNC世代以前のPWMインターフェースを代替した.
FSSBコントローラがメインCPUボードに統合されていることは,セルボ通信とCNCインターポレーションが同じボードで緊密に結合することを意味します.サーボ更新サイクルが直接CNC加工サイクルに同期される.
この緊密な統合は 18i-B にそのサーボ性能特性を与える部分です
A16B-3200-0429が故障すると,FSSB通信アラームは,すべての軸に同時に表示される.
このパターンでは,すべての軸が FSSB通信を一度に失い,欠陥は,個々のサーボアンプまたはファイバーケーブルではなく,メインCPUボードにあるという指標の1つです.
A16B-3200-0429を交換するには,完全なデータ復元手順が必要です. 新しいボードのメモリモジュールは,工場のデフォルト状態で起動します. FROMのCNC操作ソフトウェアは正しいです.しかし,SRAM内のすべてのマシン特有のパラメータは空です..
復元しなければならないパラメータは,機械の構成のすべての側面をカバーします 軸移動制限,サーボ増幅設定,スピンドルパラメータ,PMCタイマー,カウンター事前設定値ピッチエラー補償表ツールオフセットレジスタとPMCの完全な梯子プログラムです
このデータがないと,制御器は起動を拒否するか,制御する機械と一致しない方法で動作します.
したがって,ボードの交換の前に完全なシステムバックアップが不可欠です.FANUC 18i-Bコントローラは,CNCブートメニューやデータI/O機能を通じて包括的なバックアップをサポートします.
バックアップがないマシンでは,作成する前にボードの交換を試みることは大きなリスクです.FANUCの技術支援を必要とする 長く誤りやすいプロセスです.
Q1: すべてのサーボ軸が同時に FSSB通信アラームを表示します. ファイバーケーブルとサーボアンプは確認され,無傷です. A16B-3200-0429の欠陥ですか?
確認された良好なケーブルとアンプを搭載したすべての軸の同時FSSBアラームは,メインCPUボードのFSSBコントローラに強く影響します.A16B-3200-0429のFSSBコントローラを共有するすべての軸FSSBチャンネル.
この一般的な回路の障害は,すべてのチャンネルに同時に影響します.ボードのバックプレンのコネクタを再設定し,ボード上のFSSBモジュールの座席を確認します.
アラームが止まらない場合は 板を交換します
Q2: 18i-Bコントローラが起動順序を完了できず,システムアラームが表示されます.アラームコードは FROM 読み込みエラーを示します.メイン CPU ボードが故障しましたか?
FROM読み込みエラーは,主CPUボードそのものではなく,CNCオペレーティングソフトウェアを保持するプラグインフラッシュメモリーカードであるFROMモジュールを指します.
FROMモジュールはA16B-3200-0429のソケットに挿入する独立した部品です
まず,FROMモジュールを削除し,再設定します.モジュールを正しく座らせてもエラーが続ければ,FROMモジュールの自体に障害がある可能性があります.
新しい FROM モジュールはエラーを解決しない場合のみ,メイン CPU ボードを疑うべきである.
Q3: 機械メーカーには特定のCNCソフトウェアバージョンが必要です. 改装されたA16B-3200-0429が利用可能ですが,FROMバージョンは不明です. どのように処理しますか?
FROM バージョンは,CNC ソフトウェアの機能,パラメータ範囲,PMC 互換性を決定します.ボード上の FROM バージョンをそのラベルを読むか,起動時にCNCのシステム情報画面をチェックすることによって識別する.
FROM バージョンが機械の要求に合わない場合は,正しいバージョンの FROM モジュールを調達して設置する必要があります.
メインCPUボードの他のコンポーネントはバージョン独立であり,FROMコンテンツだけがマシンのソフトウェア要件と一致する必要がある.
Q4:A16B-3200-0429の交換装置を設置し,すべてのパラメータを復元した後,特定の軸のサーボパラメータが動作中にサーボアラームを生成します.何を調べるべきですか?
新しいボードでパラメータを復元した後のサーボアラームは,通常,いくつかのサーボパラメータ値が間違っていることを意味します.
最も一般的な原因は,新しいボードのFROMのサーボソフトウェアバージョンがオリジナルと異なっており,いくつかのパラメータ番号または範囲がバージョン間変更されていることです.
警報コードを検証し,それに関連した特定のサーボパラメータを特定し,そのパラメータの値を機械製造者のドキュメントや元のボードのバックアップと比較します.
影響するパラメータをインストールされたサーボソフトウェアバージョンに適した値に調整することで,通常解決されます.
Q5: 18i-Bマシンが15歳で,A16B-3200-0429は生産が中止されています.CNC交換 (リトロフィット) はPCB交換よりも良い選択肢ですか?
機械の残った生産価値と 他の老朽化部品の範囲に依存します主なCPUボードの交換は,他のコントローラーがPSU,I/Oユニット 良くなっています
完全なCNC改装により 制御装置全体が 現代の対応装置に置き換えられ 古いボードの可用性に関する懸念は 排除されますが 稼働,パラメータ再入力,潜在的に更新されたサーボアンプハードウェア.
機械的に健全な15年前の機械で 生産を継続するためのビジネス上の正当性がある場合 板の交換は通常より良い最初の選択です
複数のコントローラコンポーネントが同時に老朽化している場合,リトロフィットオプションはより意味があります.
