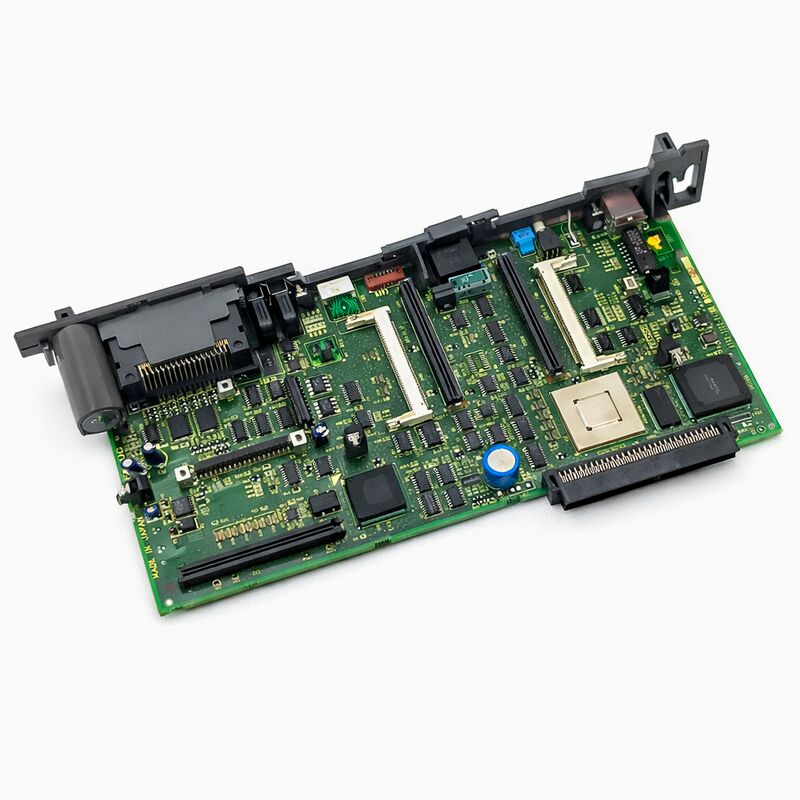

FANUC A16B-3200-0425 | F21i-B DPL セパレートメインCPU基板 — シリーズ21i-B CNC、日本原産

部品番号: A16B-3200-0425

メーカー: FANUC株式会社 (日本)

製品タイプ: メインCPU基板 (セパレート / スタンドアロン)

ボードシリーズ: A16B-3200

説明: 基板 — F21i-B DPL セパレートメインCPU

互換システム: FANUCシリーズ21i-B CNCコントローラー

用途: シリーズ21i-B CNCのセントラルプロセッシングボード

概要

A16B-3200-0425は、FANUCのシリーズ21i-B CNC用のメインCPU基板です。これは「F21i-B DPLセパレートメインCPU」として、21i-Bコントローラーの中央処理コアとして機能します。

21i-Bは、FANUCのコンパクトでコスト効率の高いiシリーズCNCプラットフォームであり、16iまたは18iの全機能は必要ないが、iシリーズアーキテクチャの高い信頼性と加工性能を望む中小規模の工作機械向けに位置づけられています。

基板の説明にある「セパレート」という名称は、これがスタンドアロンのメインCPU基板であることを示しています。これは、CPUとディスプレイエレクトロニクスが単一のPCBを共有するディスプレイ統合バージョンとは異なる設計です。

DPL（ディスプレイ）セパレート構成では、メインCPU基板はコントローラーのすべての処理を独立して処理し、定義されたインターフェイス接続を介してディスプレイユニットに接続されます。

この分離により、交換が容易になります。CPU基板はディスプレイハードウェアとは別に交換できます。

A16B-3200シリーズは、複数のiシリーズCNCおよびロボットコントローラー世代にわたるFANUCのメインCPU基板ファミリーです。

このファミリーの中で、A16B-3200-0425は21i-Bプラットフォームに特化しています。これは、CNCのオペレーティングソフトウェアを実行し、PMCラダーロジックを実行し、メモリとI/Oインターフェイスを管理し、バックプレーンを介してすべてのコントローラー機能を調整する基板です。

主な仕様

シリーズ21i-B — コントローラーの文脈

FANUCのシリーズ21i-Bは、i-Bシリーズ世代の一部です。これは、オリジナルのi-Aモデルに続くiシリーズアーキテクチャの第2世代です。

21iという名称は、FANUCのコンパクトクラスiシリーズプラットフォームを示しており、iシリーズの品質と信頼性を必要とするが、16iおよび18iと比較してより少ない軸数と機能セットで対応できる工作機械に最適化されています。

21i-Bは、旋盤、中小規模のマシニングセンター、および多機能機械に使用され、典型的な構成は2〜4軸制御です。

コントローラーのプログラミング環境（標準Gコード、FANUCマクロB、および使い慣れたオペレーターインターフェイス）は、より大きなiシリーズプラットフォームと同じであり、パートプログラムとオペレーター手順が再トレーニングなしで機械タイプ間で転送されることを保証します。

メインCPU基板は、このコントローラーの中で最も重要な単一コンポーネントです。

コントローラーが行うすべてのこと（モーター補間、PMC実行、オペレーターパネル応答、プログラムストレージアクセス、サーボアンプとの通信）は、この基板を通過します。それが故障すると、コントローラーは機能せず、制御している機械は完全に停止します。

セパレートCPU設計と統合CPU設計

「DPLセパレート」という名称は、この基板のアーキテクチャに関する重要な区別を提供します。以前の、または一部の代替コントローラー構成では、CPUエレクトロニクスとディスプレイ制御エレクトロニクスが単一のマザーボードに統合されていました。

ディスプレイパネルは、この統合ボードに直接接続されていました。

セパレート設計では、CPU処理を1つの基板に、ディスプレイインターフェイスを別の基板に保持します。

これは実用的なメンテナンス上の利点があります。ディスプレイエレクトロニクスが故障した場合でも、CPU基板を交換する必要はありません。その逆も同様です。

CPU基板が故障してもディスプレイが機能している場合、交換はCPU基板のみに限定されます。

このターゲットを絞った修理アプローチは、機械を再び稼働させるためのコストとリードタイムの両方を削減します。

また、同じCPU基板で異なるディスプレイ構成が可能になります。異なるディスプレイサイズまたはタイプの21i-Bは、同じメインCPU基板を使用でき、ディスプレイインターフェイスコンポーネントのみが異なります。

交換とデータ復旧

A16B-3200-0425の交換には、ハードウェア変更後のデータ復旧手順が必要です。新しいCPU基板は、FROMに工場出荷時のソフトウェア（21i-Bに適したCNCオペレーティングシステムバージョン）が含まれた状態で起動します。

しかし、機械固有のデータ（コントローラーが特定の機械でどのように動作するかを定義するすべてのパラメータ、機械の自動化ロジックを実装するPMCラダープログラム、および保存されたパートプログラム）は、バックアップから復旧する必要があります。

元のCPU基板を取り外す前に、すべての機械データの完全なバックアップが不可欠です。FANUCコントローラーは、ブートメニューおよびCNCのデータI/O機能を通じてバックアップ機能を提供します。

バックアップには、CNCパラメータ、PMCパラメータ、PMCラダーデータ、ピッチ誤差補正データ、および保存されたプログラムが含まれるべきです。

完全なバックアップが利用可能であれば、基板交換後のデータ復旧は定義されたプロセスです。

バックアップがない場合、機械を元の状態に復旧するには、ドキュメントからパラメータセットを再構築する必要があります。これは、機械の構成に関する深い知識を必要とする時間のかかるプロセスです。

診断と交換前のチェック

A16B-3200-0425が故障したと結論付ける前に、構造化された診断チェックにより、故障が本当にメインCPU基板にあるのか、それとも接続されたコンポーネントにあるのかを特定します。基板への電源電圧は仕様内である必要があります。電源の故障は、CPU基板のような症状をしばしば引き起こします。

コネクタの嵌合を確認する必要があります。部分的に外れたバックプレーンコネクタは、基板自体に故障がなくても、CPU基板のバス通信を失敗させる可能性があります。基板に取り付けられたFROM/SRAMメモリモジュールは、嵌合を確認する必要があります。

コントローラーが電源投入時に特定の機能領域を特定するアラームを生成する場合、アラームコードのドキュメントはその機能を関連する基板にマッピングします。

CPU基板の故障は、通常、起動の進行を妨げるアラームを生成します。コントローラーは自己チェックを完了できず、早期のエラーコードを表示します。

FAQ

Q1: 21i-Bコントローラーが電源障害後に電源投入時にRAMエラーアラームを表示します。A16B-3200-0425が原因ですか？

電源障害後のRAMエラーは、最も一般的にはバッテリー切れによるSRAMデータ損失を示しています。電源オフ中にパラメータデータを維持するバッテリーが消耗しました。これはバッテリーの故障であり、CPU基板の故障ではありません。

バッテリー電圧を確認し、保持しきい値を下回っている場合は交換してください。バックアップからパラメータを復旧してください。

バッテリー交換とパラメータ復旧後もアラームが続く場合のみ、CPU基板を疑うべきです。

Q2: 雷のイベントの後、21i-Bコントローラーがまったく電源が入りません。メインCPU基板のLEDは点灯しません。基板は損傷していますか？

まずコントローラーの電源ユニットを確認してください。雷のイベントは、過渡過電圧によって電源コンポーネントを頻繁に損傷します。

電源がCPU基板に正しい電圧を供給していない場合、基板自体が損傷していなくても、基板は何も反応を示しません。

基板が故障していると結論付ける前に、基板の電源入力で供給電圧を測定してください。

Q3: 交換用のA16B-3200-0425が取り付けられ、コントローラーは起動しましたが、いくつかの機械機能が正しく動作しません。パラメータはバックアップから復旧されました。何をチェックすべきですか？

パラメータ復旧後の機械の誤動作は、バックアップが不完全であった（一部のパラメータグループがキャプチャされなかった）か、交換基板のFROMソフトウェアバージョンがオリジナルと異なることを示唆しています。

異なるFROMバージョンは、一部の復旧値を上書きするパラメータデフォルトを持っているか、一部のパラメータ値を異なる方法で解釈する可能性があります。

交換基板のFROMバージョンとオリジナルを比較してください。異なる場合は、さらなるパラメータトラブルシューティングの前に、正しいFROMバージョンをロードすることが最初のステップです。

Q4: 機械はFANUCサポートがすぐに受けられない遠隔地にあります。交換品を注文する前にCPU基板の故障を確認するにはどうすればよいですか？

代替基板が利用できない状態でCPU基板の故障を確認するのは困難です。起動試行中に表示される正確なアラームコードとそのシーケンスを文書化してください。基板のLEDインジケーターを確認してください。ほとんどのFANUC CPU基板には、起動が失敗する段階を示す診断LEDがあります。

LEDの状態とアラームコードをコントローラーのメンテナンスマニュアルと照合してください。

メンテナンスマニュアルのCPU基板故障の診断フローチャートは、リモート診断の最も信頼できるガイドです。完全なアラームとLED情報とともにFANUCテクニカルサポートに連絡してください。

Q5: A16B-3200-0425は、シリーズ16iまたは18iコントローラーのいずれかと互換性がありますか、それとも21i-B専用ですか？

A16B-3200-0425は、F21i-B DPLセパレートメインCPUとして具体的に説明されています。

16i、18i、および21iは、A16B-3200シリーズ内で異なるメインCPU基板仕様を使用しています。電気アーキテクチャ、ソフトウェアインターフェイス、および周辺機器接続は、これらのコントローラーファミリー間で異なります。

A16B-3200-0425は16iまたは18iコントローラーとは互換性がありません。非21i-Bコントローラーにインストールすると、起動に失敗し、ハードウェアの競合が発生する可能性があります。
