| 起源の場所 | 日本 |
| ブランド名 | FANUC |
| 証明 | CE ROHS |
| モデル番号 | A16B-3200-0325 |

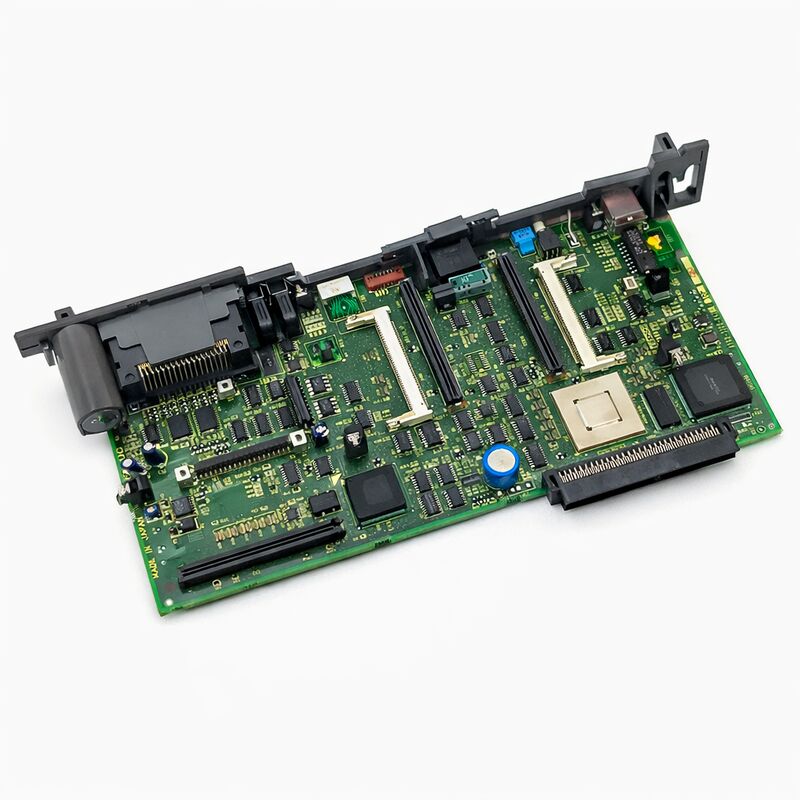

A16B-3200-0325はFANUCのシリーズ18i-Aと180i-AのCNCコントローラのためのメインCPUPCBで,スタンドアロン配置で,CNC電子機器は,オペレーターパネルから別々のキャビネットに配置されています.このメインPCBは,その制御箱のバックプレートである. CPUプロセッサカード,FSSBセルボ通信モジュール,グラフィックカード,FROM/SRAMメモリモジュール,オプションボードが設置されていますこのボードが故障すると 制御装置も故障します
18i/180iモデルAは,FANUCの中高性能iシリーズCNCプラットフォームであり,90年代から2000年代にかけて加工センター,ターニングセンター,複合機械工具に展開された.これらの機械の多くは,現在も生産中です. 180i-A バリアントは,カスタムオペレーターインターフェイスとデータ管理アプリケーションのために,CNCカーネルとともに実行されるWindowsベースのPC環境であるOpen CNC機能を追加します.18i-Aと180i-Aの両方がA16B-3200-0325をメインボードとして使用していますこのPCBではなく,ソフトウェアとインストールされたPCハードウェアに違いがあります.
スタンドアロンアーキテクチャは,FANUCのLCDマウント設計よりも多くのプラグインスロットに対応しており,より高いオプションのロードアプリケーションに使用される構成となっています.
| パラメータ | 価値 |
|---|---|
| 部分番号 | A16B-3200-0325 |
| 互換性のあるシステム | シリーズ18i-A,180i-A (すべてのサブバリエーション) |
| 建築 | 単独で |
| プラグインボード | 含まれていない |
| ステータス | 生産中止 |
| 原産地 | 日本 |
A16B-3200-0325はモデルAのメインボードである.後のモデルBのメインボードは異なる部品番号 (A16B-3200-0421および関連) を使用している.モデルAとモデルBのプラグインボードは互換性がない交換の注文する前に,設置されたボードのラベルと機械のドキュメントからモデル世代を確認してください.
A16B-3200-0325はメインボードのみである.CPUプロセッサカード,FSSBモジュール,グラフィックカード,FROM/SRAMメモリ,DRAMモジュールはそれぞれ独自の部品番号を持つ独立したコンポーネントである.このメインボードを交換するときに元の制御からプラグインボードは,通常,損傷を受けていない限り,交換に転送することができます. メインボードが故障したイベントがプラグインボードも損傷した場合,供給源は別々でなければならない.
Q1: メインボードのLEDはすべて電源を入れると消えます. メインボードが故障しているのでしょうか?
主板ではなく制御電源から始めます. スタンドアロンの囲みには主PCBに電源を与える専用電源ボード (5V / 24V) が含まれています.主板の交換コストのほんの一部で同じゼロLEDの症状を生成します. 電源の入力と出力電圧を最初に確認します. メインボードが欠陥とみなされる場合,電源が正しく,LEDがオフのままであることを確認した後のみ.
Q2: 制御装置は FANUC のブート画面に届きますが,停止し,通常の動作を進めません.
18i-A システムにおける起動画面ストールは,最も一般的に FROM または SRAM モジュールの問題である. 腐敗した FROM コンテンツ,読み取れない FROM モジュール,または無効な SRAM パラメータ.起動メニューにアクセスして FROM モジュールの状態を確認. ブート画面から FROM 検証を試みます. FROM チェックが失敗した場合,通常の動作を再開する前に FROM モジュールは注意が必要です. これはプラグインボードの問題であり,メインボードの問題ではありません.
Q3:A16B-3200-0325に 18i-B (モデルB) システムからのプラグインボードを使用できますか?
モデルAとモデルBのプラグインボードは互換性がない.コネクタの定義,ボードの形状因子,ソフトウェアバージョンはモデル世代によって異なります.A16B-3200-0325 と互換性のあるモデルAのプラグインボードのみを使用機体のオリジナル部品リストから,または現在インストールされているボードのラベルから,互換性のあるボードを識別します.
Q4: メインボードを交換した後,パラメータはプラグインボードから自動的に転送されますか?
SRAM モジュールは完結し,交換主ボードに転送されている場合,交換後に保存されたパラメータが利用可能である 備蓄電池が修理中に停電期間中にデータを保持した場合生産に戻す前に常にSRAM電池の状態を確認し,すべてのパラメータが正しく,完全であることを確認します.
Q5: 機械は18i-MAです.A16B-3200-0325は18i-TAと180i変種にも適していますか?
A16B-3200-0325は,Model A世代の全シリーズ18i-A / 180i-Aプラットフォーム (18i-MA, 18i-TA, 180i-MA, 180i-TA,および他のサブバリエーション) のメインボードである.加工センター (MA) とターニングセンター (TA) のサブタイプの違いは,ソフトウェアの構成とパラメータにあります.メインボードのハードウェア自体ではありません.
