| 起源の場所 | 日本 |
| ブランド名 | FANUC |
| 証明 | CE RoHS |
| モデル番号 | A16B-3200-0060 |
FANUC シリーズ 15-B は、当時のファナックの CNC 製品範囲の最上位でした。シリーズ 0 が汎用工作機械に使用され、シリーズ 16/18 がミッドレンジに使用されたのに対し、シリーズ 15 は、最大の軸数、最も複雑な動作、および最大のプログラム容量を必要とする機械向けに設計されました。
シリーズ 15-B 構成:
F15-TB (ターニングセンター):シリーズ 15-B は CNC 旋盤用に構成されており、複数のタレット、サブスピンドル、Y 軸機能を備えた多軸ターニング センターをサポートします。 15-B は、複雑な旋削フライスセンターに軸数と計算能力を提供しました。
F15-MB（マシニングセンター）：シリーズ 15-B はマシニング センター向けに構成されており、5 軸同時補間、高度な先読み輪郭加工、および完全なツール パス制御を備えた大型多軸マシニング センターをサポートします。

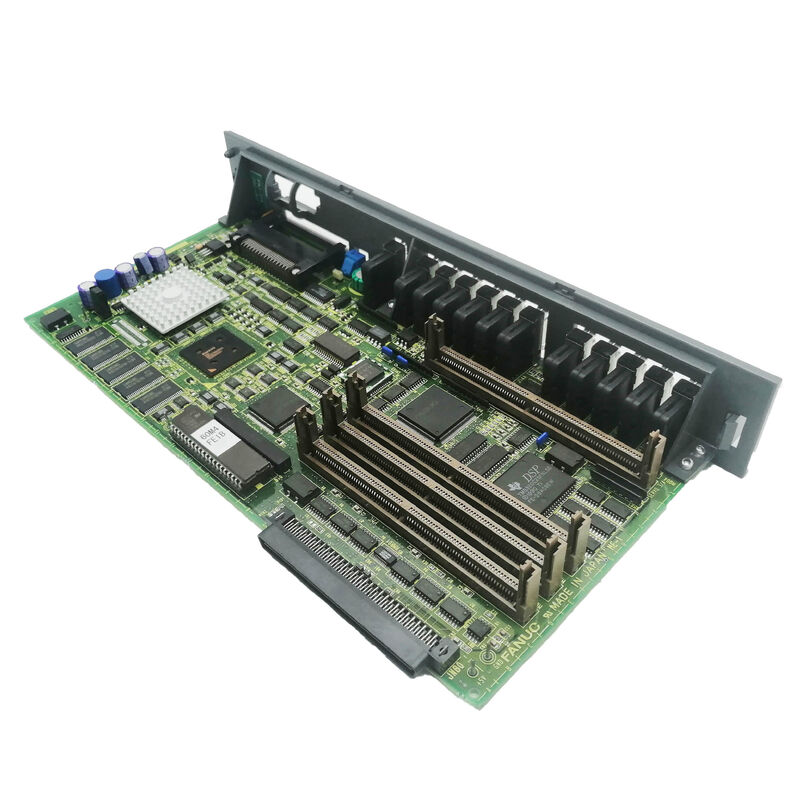

A16B-3200-0060 は、F15-TB 構成と F15-MB 構成の両方のメイン CPU マザーボードであり、他のすべてのボードおよびモジュールが接続または接続される中央ボードです。
| パラメータ | 価値 |
|---|---|
| 説明 | F15-TB/F15-MB マザーボード CPU Main-C |
| CNC システム | ファナックシリーズ 15-B |
| 取締役会レベル | Main-C (レベルアップ CPU) |
| 互換性がある | F15-TB（旋削）、F15-MB（マシニング） |
| シリーズ | A16B-3200 |
シリーズ 15-B は、複雑なマルチボード CNC システムでした。メイン CPU マザーボードは、以下を接続する物理的および電気的バックプレーンを提供します。
A16B-3200-0060 に障害が発生すると、CNC 全体に障害が発生します。メイン CPU マザーボードの不在を他のボードで補うことはできません。
シリーズ 15 MB 5 軸マシニング センターの故障:FANUC シリーズ 15 MB マシニング センターで 5 軸同時輪郭加工を実行すると、CNC が完全に故障します。メインCPUボードが識別されます。 A16B-3200-0060 は調達され、既存のオプション ボードとメモリ モジュールが再取り付けされて取り付けられ、完全な 5 軸 CNC 動作が復元されます。
シリーズ 15-TB マルチタレット旋盤のメンテナンス:シリーズ 15-TB プラットフォームを実行する、Y 軸とサブスピンドルを備えた複雑なツインタレットターニングセンターでは、メインボードの交換が必要です。 A16B-3200-0060 レベルアップ Main-C ボードは、完全な多軸機能を復元します。
Q1: シリーズ 15-A と 15-B の違いは何ですか? このボードは両方に適用されますか?
A16B-3200-0060 は、15-B (F15-TB、F15-MB) プラットフォーム向けに特に説明されています。シリーズ 15-A は、前の世代のハードウェアでした。 15-B に続いてハードウェアが更新されました。これら 2 つのハードウェア世代のメイン ボードには互換性がありません。ご注文前に銘板で機械の CNC ハードウェアの世代をご確認ください。
Q2: A16B-3200-0060 を交換すると CNC パラメータは消去されますか?
シリーズ 15-B の CNC パラメータは、メイン CPU ボードとは別のプラグイン ボードである SRAM モジュールに常駐します。 SRAM モジュールをそのままの状態で交換用 A16B-3200-0060 に転送すると、すべてのパラメータが保持されます。 SRAM モジュールも損傷している場合は、バックアップからパラメータを完全に復元する必要があります。シリーズ 15-B のすべてのパラメータとプログラムを定期的にバックアップすることは、予防策として不可欠です。
Q3: A16B-3200-0060 に接続されるオプション ボードは何ですか?
シリーズ 15-B オプションのアーキテクチャはマシン構成によって異なります。メイン CPU ボードに取り付けられる、またはメイン CPU ボードに接続される代表的なオプション ボードには、サーボ インターフェイス カード、グラフィック プロセッサ カード、通信ボード (RS-232C、イーサネット)、および PMC 拡張ボードなどがあります。システムが完全に設定された機能で動作するには、これらすべてのボードを交換用メイン ボードに正しく再取り付けする必要があります。
Q4：A16B-3200-0060は150系にも使用されていますか？
FANUC シリーズ 150 は、搬送ラインや多軸アプリケーションで使用されるシリーズ 15 プラットフォームの多軸バージョンです。 A16B-3200-0060 がシリーズ 150 構成に適用されるかどうかは、シリーズ 150 コントローラの特定のハードウェア バリアントによって異なります。シリーズ 150 アプリケーションを注文する前に、該当するハードウェアのマニュアルを確認してください。
