| 起源の場所 | 日本 |
| ブランド名 | FANUC |
| 証明 | CE RoHS |
| モデル番号 | A16B-2300-0201 |
ファナック CNC オペレータ インターフェイスのモノクロ CRT ディスプレイからカラー LCD への移行により、目に見える操作性の向上がもたらされました。
色の区別:ステータス情報、アラーム メッセージ、ツール パス グラフィックス、およびプログラム コンテンツはすべて色分けを使用できます。アクティブな軸は、非アクティブな軸とは異なる色で強調表示されます。アラームメッセージは赤色で表示されます。正常状態は緑色で表示されます。オペレーターは、カラー情報をモノクロ情報よりも高速に処理します。
幾何学的歪みなし:CRT ディスプレイは、偏向コイルが古くなると、時間の経過とともに樽型歪みや糸巻き型歪みが発生します。 LCD パネルは耐用年数を通じて幾何学的精度を維持します。表示されるグリッドは 10 年後も初日と同じ正方形になります。
バックライトの一貫性:CRT の蛍光体の輝度は長年の使用により低下しますが、LCD バックライトは寿命が尽きるまで輝度を維持し、その後突然故障するため、バックライトの耐用年数が予測しやすくなります。
コンパクトな奥行き:LCD パネルは、奥行きのある CRT 管アセンブリに比べて物理的に薄いです。 8.4 インチのフォームファクタにより、コンパクトな筐体に完全なカラー CNC オペレータ パネルを搭載できます。

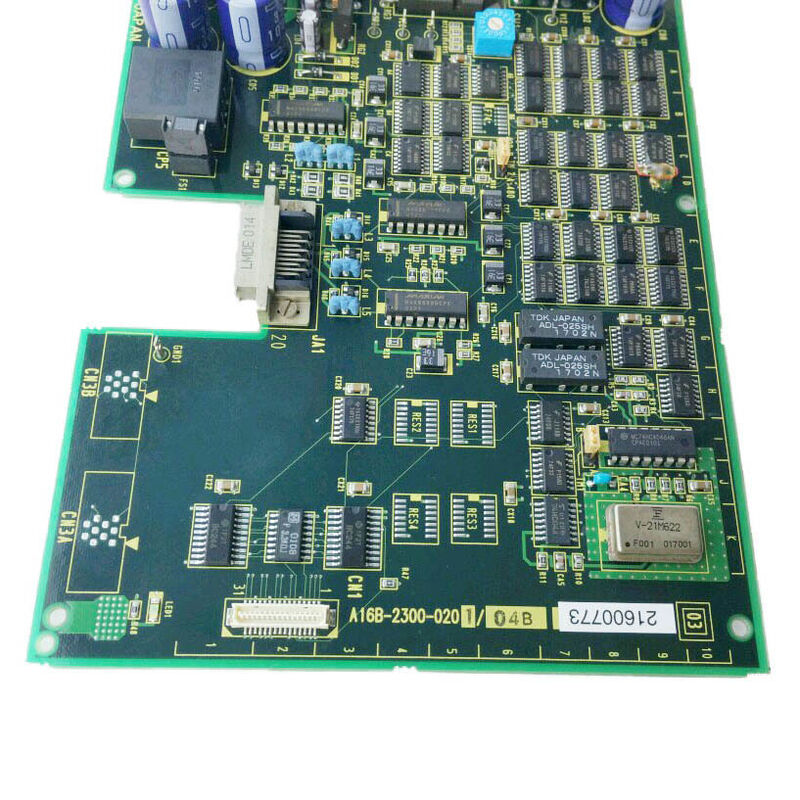

A16B-2300-0201 は、この 8.4 インチ カラー LCD ディスプレイを駆動し、オペレータのカラー グラフィカル CNC インターフェイスを生成するすべての制御機能を提供します。
| パラメータ | 価値 |
|---|---|
| 表示サイズ | 8.4インチ |
| 表示タイプ | カラー液晶 |
| ボードの種類 | LCD制御PCB |
| シリーズ | A16B-2300 |
| 応用 | CNCオペレーターインターフェース |
A16B-2300-0201 は、表示画像を生成するためにいくつかの機能を同時に実行します。
ビデオ信号の受信と変換:CNC のビデオ出力信号を受信し、それを 8.4 インチ カラー LCD パネルに必要なフォーマットに変換し、パネルのネイティブ解像度、リフレッシュ レート、信号電圧レベルに合わせます。
カラーマネジメント:LCD パネルのカラー フィルター アレイへの 3 チャンネル RGB (赤/緑/青) 出力を生成し、鮮明で読みやすいカラー表示コンテンツに必要なフルカラーの色域を生成します。
表示タイミング：LCD パネルの走査とビデオ コンテンツを同期させる水平同期信号、垂直同期信号、およびピクセル クロック信号を生成します。
バックライト制御:CCFL または LED バックライト回路を管理し、明るさを調整し、パネルの照明システムの電源オン/電源オフのシーケンスを制御します。
A16B-2300-0201 に障害が発生すると、CNC の基礎となる加工機能は正常に続行されますが、ディスプレイが暗くなるか、破損した色のコンテンツが表示されます。
コンパクト CNC でのカラー表示の失敗:8.4 インチのカラー オペレータ パネルを備えた FANUC CNC システムのディスプレイが表示されなくなります。 CNC はプログラムの実行を継続し、I/O に正常に応答し、メイン CNC ボードが損傷していないことを確認します。 A16B-2300-0201 カラー LCD 制御 PCB が障害として特定されました。交換するとフルカラー表示に戻ります。
ディスプレイの色の破損:8.4 インチのカラー LCD パネルに間違った色や色の縞が表示される。 LCD パネル自体に損傷がないことを確認した後、A16B-2300-0201 PCB の色信号生成が障害であると特定されました。
Q1: A16B-2300-0201 は取り付け後に何らかの設定が必要ですか?
いいえ。LCD 制御 PCB はハードウェア コンポーネントであり、CNC から受信したビデオ入力に基づいて表示信号を生成します。フィッティング後にソフトウェアの設定やパラメータの変更は必要ありません。ディスプレイは電源を入れるとすぐに復元されます。
Q2: A16B-2300-0201 は 9.5 インチまたは 10.4 インチの LCD パネルを駆動できますか?
いいえ。A16B-2300-0201 は、8.4 インチ カラー LCD パネル用に特別に調整されています。タイミング パラメータ、解像度、バックライト制御は 8.4 インチ パネルの仕様に適合しています。このボードを 9.5 インチまたは 10.4 インチのパネルと使用すると、正しくない画像が生成されます。これらの大きいサイズの場合は、それぞれ A16B-2300-0081 (9.5 インチ) または A16B-2300-0085 (10.4 インチ) を使用します。
Q3: A16B-2300-0081 (9.5 インチ版) に記載されている「MMCIV」とは何ですか?
MMCIV は Multimedia Card IV の略で、基本的なカラー LCD コントロールを超えたマルチメディア機能を提供する 9.5 インチ バージョンの追加統合機能です。 A16B-2300-0201 に MMCIV または同等の機能が含まれるかどうかは、A16B-2300-0201 が提供する特定の 8.4 インチ CNC オペレータ パネル構成によって定義されます。
Q4: A16B-2300-0201 の故障と 8.4 インチ LCD パネルの故障をどのように区別すればよいですか?
A16B-2300-0201 制御 PCB に障害が発生すると、通常、次のような問題が発生します。バックライトは正常であることが確認されているにもかかわらず、ディスプレイが完全に表示されない。破損した色信号 (ディスプレイ全体で間違った色)。またはビデオ同期の喪失 (ローリングまたは不安定な画像)。 LCD パネルが故障すると、通常、次のような症状が現れます。パネル表面の物理的な損傷。部分的な表示障害 (デッド ゾーンまたはスタック ピクセル)。または、パネルの特定の領域に限定された画質の低下。正常なA16B-2300-0201 PCBと交換して、障害が制御基板にあるのかパネルにあるのかを確認します。
