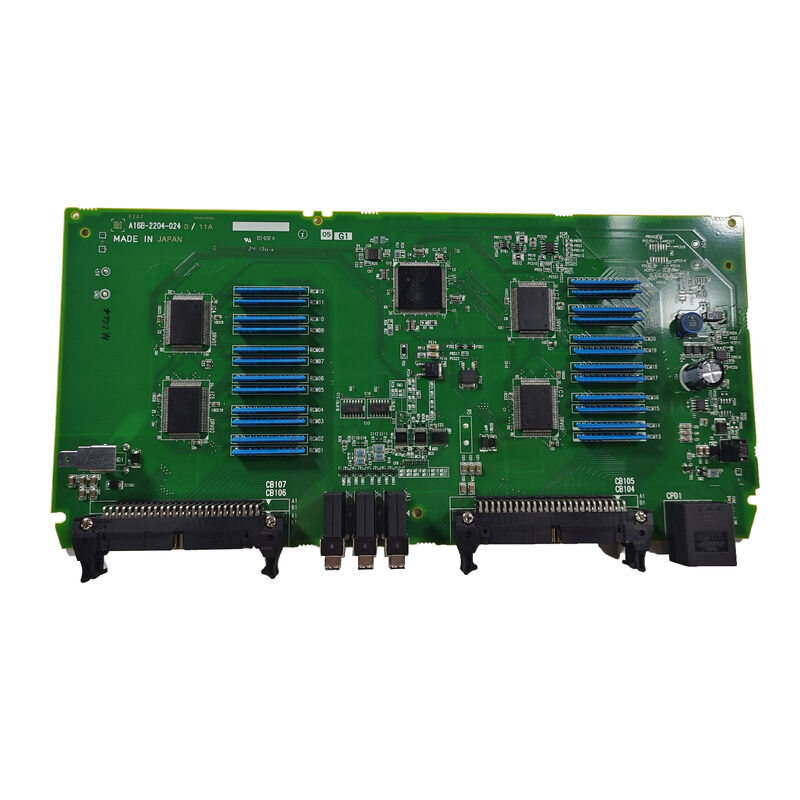

使用されたFANUCBOARD A16B-2204-0240 A16B22040240 A16B-22O4-O24O

A16B-2204-0240 FANUC I/O PCB A02B-0319-C001 / 入力/出力インターフェース / 0i-D CNCシステム / A16B-2204シリーズ

A02B-0319-C001 I/Oユニットとその内部PCB

A02B-0319-C001は,FANUC CNCと機械ツールのフィールドデバイスの間のデジタル入力と出力インターフェースを提供する完全なI/Oユニットです.A16B-2204-0240は,このユニット内の活性PCBです.

A02B-0319前項は,このI/OユニットをFANUC CNCハードウェアの0i-Dシリーズ世代に属しているものと識別する. -C001後項は,0i-DI/Oユニットファミリーの特定の変種を指定する.

A02B-0319-C001単位内では:

• 機械センサー,スイッチ,およびアクチュエータからのフィールドワイヤリングは,ユニットの端板で終了
• A16B-2204-0240 PCBは,これらのターミナルブロックから入力信号を受け取り,それらへの出力コマンドを書きます
• A16B-2204-0240 と 0i-D CNC の PMC の間の I/O リンク シリアル バス による I/O データ 流れ

主要な製品情報

0i-D CNC システムにおける I/O ボードの役割

FANUCシリーズ0i-D (0iモデルD) は,汎用機械のための確立されたCNCプラットフォームです.I/Oアーキテクチャは,I/Oリンクバスを使用して,CNCのPMCをA02B-0319-C001のような外部I/Oユニットに接続します.各I/OユニットはスレーブノードとしてI/Oリンクに接続し,入力状態を報告し,CNCのPMCマスターからの出力コマンドを受け入れます.

このアーキテクチャにおけるA16B-2204-0240の役割

入力スキャン:A16B-2204-0240は,すべての入力端末状態を読み込み,I/Oリンク経由でCNCに転送します. スイッチ,センサー,このボードを通ってPMCに到達する.

出力駆動:各PMCスキャンサイクルで,CNCはA16B-2204-0240へのI/Oリンク経由で出力コマンドを書き込み,出力端末をそれに応じて動かす装置に接続された他のアクチュエータ.

A16B-2204-0240が故障すると,I/Oユニット全体が反応するのを止めて,PMCアラームが発火し,このI/Oユニットによって制御されるすべての機械機能が停止します.

応用シナリオ

0i-D I/O ユニット PCB 障害:FANUC 0i-D CNC加工センターは,A02B-0319-C001ユニットのアドレスに特化したI/Oリンクアラームを開発する.フィールド配線テストは,すべての外部信号が端末ブロックで正しであることを確認する.A16B-2204-0240 PCBが故障として識別されています. 交換は完全なI/O機能を回復します.

I/O ユニットの改修:0i-D CNC システムは,包括的なメンテナンスの改修を受け,A16B-2204-0240は,I/O ユニットの系統的なボード更新の一環として交換されます.

よくある質問

Q1:A02B-0319-C001 (0i-Dユニット) とA02B-0309-C001 (0i-Cユニット) は何が違うのか?

A02B-0319前記は0i-D世代ハードウェアを識別する.A02B-0309は0i-C世代を識別する.A16B-2204-0240はA02B-0319-C001 (0i-D) に指定されている.A16B-2203-0881は比較して,A02B-0309-C001 (0i-C/シリーズ16-Cシステム用)これは異なるハードウェア世代で,ボードは互換性がない.

Q2: A16B-2204-0240 を交換するには PMC パラメータやプログラム変更が必要ですか?

いいえ.PMCプログラムは I/O を I/O リンク アドレス ではなくボード アイデンティティで処理します.A16B-2204-0240を同じI/Oリンクアドレスで同一構成のボードに置き換えると,PMCの変更なしに完全なI/O通信が回復します.

Q3:A16B-2204-0240では,DIとDOのポイントがいくつありますか?

A16B-2204-0240のDI/DO数は,A02B-0319-C001のI/Oユニットの設計によって定義される.FANUC 0i-D ハードウェア接続マニュアルまたはA02B-0319-C001仕様から正確なI/O数を確認するDI/DO コンプリメントは,0i-Dファミリー内の I/O ユニットの異なるバリエーションによって異なります.

Q4:A02B-0319-C001ユニットに割り当てられているI/Oリンクノードのアドレスは何ですか?

I/O Link アドレスは,CNC インストール中に設定され,機械の電気仕様に文書化されます.A16B-2204-0240の交換装置を装着した後,I/O リンクノードのアドレス割り当ては,PMCが常に使用してきたアドレスでこのユニットのI/Oをアドレスを続けることを確保するために,元のボードのアドレスと一致する必要があります..
