| 起源の場所 | 日本 |
| ブランド名 | FANUC |
| 証明 | CE RoHS |
| モデル番号 | A16B-2203-0881 について |

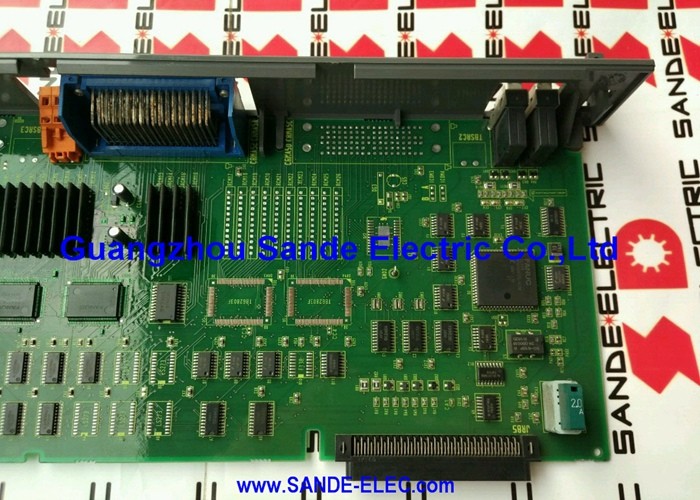

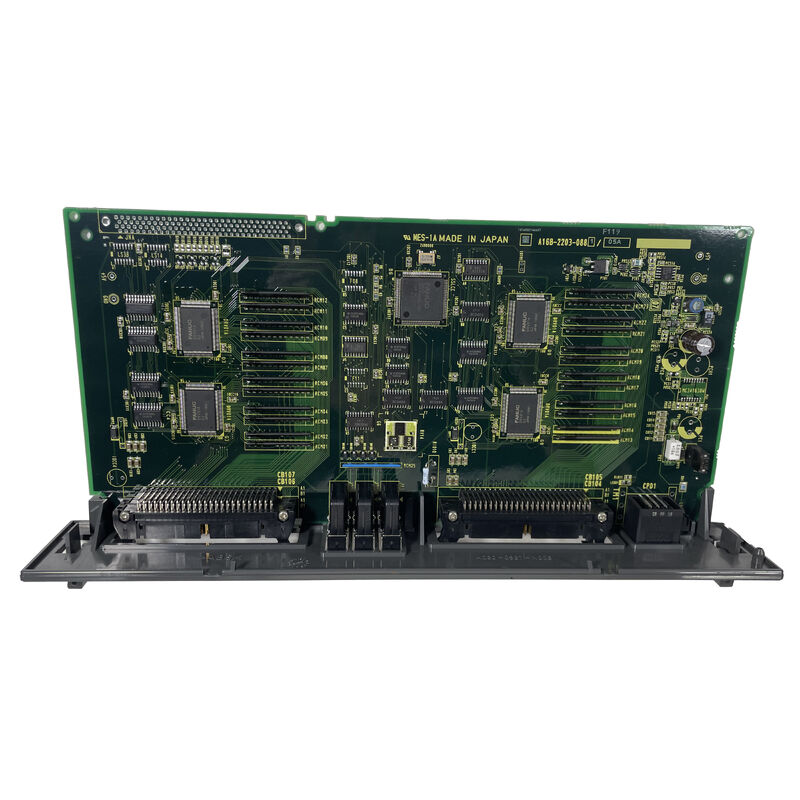

A16B-2203-0881 は、高密度の機能を備えた I/O ボードです。 96 個のデジタル入力、64 個のデジタル出力、および統合された MPG 出力の組み合わせにより、ファナック CNC エコシステムで最も高性能なシングルボード I/O ソリューションの 1 つとなります。
96 DI / 64 DO 信号数は、完全装備の CNC マシニング センターまたはターニング センターのニーズに適合します。
96 デジタル入力:機械軸および治具用の位置センサーおよびリミットスイッチ。油圧と流量の確認。ツールマガジン位置エンコード。ドアのインターロックと安全ゲートのステータス。冷却システムセンサー;オペレーターパネルスイッチ (モードセレクターステージ、送り速度オーバーライド接点、機能ボタン);スピンドルの方向付けが完了しました。パレットのクランプ/アンクランプの確認。および補機回路ステータス信号。
64 デジタル出力:クーラントポンプリレー;油圧システムの起動。軸ブレーキ解除;ドアロック。スピンドル始動および方向接触器。ツールマガジンドライブ。パレットチェンジャーアクチュエーター;サイクルアクティブ、フィードホールド、アラーム、および機械の状態を示すインジケーターランプ。サーボドライブをイネーブルします。および補助 M コード リレー出力。
MPG出力:MPG (手動パルス発生器) 出力は、手動ジョグ位置決め中に使用されるハンドホイール エンコーダのインターフェイスを提供します。オペレーターはハンドホイールを回転させて軸を細かく動かします。MPG 出力はこの位置データをハンドホイールから CNC に送信します。
| パラメータ | 価値 |
|---|---|
| DI | 96 |
| する | 64 |
| MPG出力 | はい |
| 上位ユニット | A02B-0309-C001 |
| 互換性がある | シリーズ 16-C、18-C、21-C、16i-TA |
| 重さ | 0.1kg |
| Op.温度 | 0～40℃ |
| 湿度 | ≤80%相対湿度(NC) |
| 高度 | ≤1,000m |
A02B-0309-C001 は物理的なハウジング、つまりマシンの電気キャビネット内またはその近くに取り付けられる I/O ユニットです。 A16B-2203-0881 PCB は、このハウジング内のアクティブなボードです。
I/O ユニットは CNC の I/O リンク バスに接続します。 I/O リンク マスター PCB (または接続された I/O ノード) としての A16B-2203-0881 は、双方向データ交換を管理します。
A16B-2203-0881 に障害が発生すると、このユニットを介したマシンの I/O 全体が中断されます。PMC アラームが発生し、マシン シーケンスが停止し、このボードを介してオペレータ パネルのボタンが反応しなくなります。
シリーズ 16-C マシニング センターの I/O 障害:FANUC シリーズ 16-C CNC マシニング センターは、幅広い機械機能に影響を与える PMC アラームを開発します。フィールド配線チェックでは、I/O ユニットの端子台の信号が正しいことを確認します。 A02B-0309-C001 内の A16B-2203-0881 PCB が障害として識別されます。交換すると、96/64 I/O 機能が完全に復元されます。
MPG 障害のあるシリーズ 21-C CNC:手動ジョグ操作が失敗します。ハンドホイールを回転しても軸が動きません。 A16B-2203-0881 の MPG 出力が障害として識別されます。交換すると、すべての 96/64 マシン I/O とともにハンドホイールの動作が復元されます。
Q1: A16B-2203-0881 はシリーズ 16-C/18-C/21-C とシリーズ 16i-TA の両方と互換性がありますか?
FANUC シリーズ 16-C、18-C、および 21-C 用の A16B-2203-0881。 IndiaMART のリストには、シリーズ 16i-TA についても記載されています。 I/O ユニット A02B-0309-C001 はこれらの CNC 世代にわたって使用されており、A16B-2203-0881 はこれらのシステム用のこのユニット内の指定された PCB です。
Q2: A16B-2203-0881 の交換には PMC プログラムの変更が必要ですか?
いいえ、PMC プログラムは I/O リンク アドレスによって I/O をアドレス指定します。 A16B-2203-0881 を、同じ I/O リンク アドレスに正しく取り付けられた代替品と交換すると、PMC プログラムを変更することなく I/O 通信が復元されます。取り付け後、生産に戻る前に、すべての 96/64 I/O および MPG 機能を確認してください。
Q3: A16B-2203-0881 の障害を示すアラーム コードは何ですか?
I/O リンク通信エラー、A02B-0309-C001 ユニットに割り当てられたアドレス範囲を示す PMC アラーム、フィールド配線障害が原因ではない散発的または全体的な I/O 障害は、A16B-2203-0881 に障害が発生した可能性があることを示しています。ボードが故障していると判断する前に、すべての端子ブロックにわたる現場配線の整合性を確認してください。
Q4: A16B-2203-0881 の最大高度定格はどれくらいですか?
A16B-2203-0881 は、高度 1,000 メートルまでの動作が定格されています。 1,000 メートルを超えると、空気密度が低下し、電子部品の熱性能に影響します。この高度を超える CNC 設置の場合は、ファナックの技術文書で適合性を確認するか、追加の冷却対策を適用してください。
