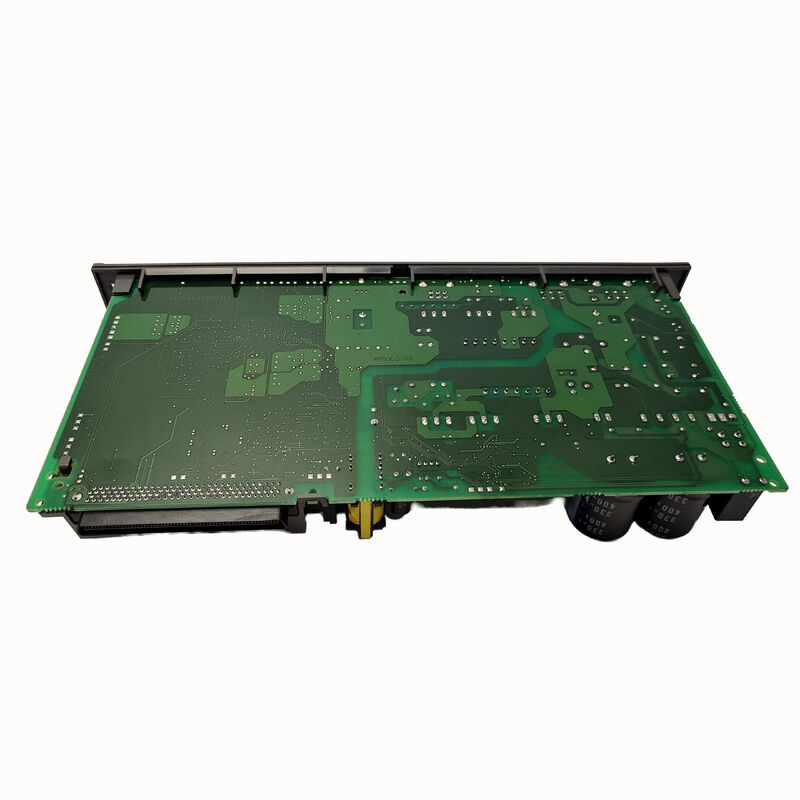

使用済み FANUC板 A16B-2203-0815 A16B22030815 A16B-22O3-O815

A16B-2203-0815 | FANUC A16B-2203 シリーズ CNC ドライブ PCB — 081x ドライブ ボード範囲 / 産業オートメーション / サーボおよびスピンドル システム

A16B-2203-081x — ドライブボード範囲

A16B-2203-081x 番号グループは、ドライブ システム PCB に焦点を当てた A16B-2203 シリーズの定義されたセクションです。この範囲内の隣接するボードは、機能カテゴリを確認します。

A16B-2203-0810:「PCB — ALPHA-I SERVO SVM2-20/20HVi」として確認されました。これは、400V 電源地域の機械に対応する、400VAC 高電圧 (HV) 2 軸サーボ モジュール用の配線基板です。

A16B-2203-0800–0803:ファナック αis メンテナンスマニュアル (B-65285JA/03) より、αis SVM1 HV シリーズ用の配線基板は次のとおりです。

• 0800: SVM1-20HVi (A06B-6124-H103)
• 0801: SVM1-40HVi (A06B-6124-H104)
• 0802: SVM1-80HVi (A06B-6124-H105)
• 0803: SVM1-10HVi (A06B-6124-H102)

A16B-2203-0815 は、この範囲の 0815 の位置を占め、0800 ～ 0803 SVM1 HV 配線ボードおよび 0810 SVM2 HV ボードを含む 400VAC 高電圧サーボ ドライブ PCB ファミリ内に配置されます。

主要な製品情報

高電圧ドライブのコンテキスト - 400V 地域のアプリケーション

400 ～ 480 VAC 三相電源が供給される地域に設置された機械には、高電圧 (HV) サーボ ドライブのバリエーションが必要です。 HV シリーズ アンプは、別個の降圧トランスを使用せずに主電源から直接これを処理します。

A16B-2203-080x ～ 081x の範囲全体が、この HV ドライブ カテゴリに対応します。

• SVM1 HV 配線ボード (0800 ～ 0803) は単軸 HV モジュールとして機能します
• SVM2 HV ボード (0810) は 2 軸 HV モジュールに対応します
• A16B-2203-0815 は、特定の HV サーボ アンプ構成に対応します

この HV シリーズは、ヨーロッパ、アジア、およびほとんどの輸出市場向け CNC 工作機械で最も一般的なサーボ ドライブ構成です。400 V 電源地域に販売される工作機械はすべて、HV クラスのサーボ ドライブを使用します。

アプリケーションシナリオ

HV サーボ ドライブの PCB 障害:400V 電源ネットワーク上の CNC マシンは、A16B-2203-0815 を含むモジュールによって制御される軸でサーボ アラームを発生させます。外部配線とモーターの障害を除外した後、ボードを特定して交換します。

ドライブモジュールのオーバーホール：HV サーボ アンプ モジュールのオーバーホールを行う専門の CNC サービス ワークショップが、包括的な内部ボード更新の一環として A16B-2203-0815 を置き換えます。

よくある質問

Q1: A16B-2203-0815 が HV ドライブ モジュールに適したボードであることを確認するにはどうすればよいですか?

特定のモジュール内のボード ラベルから部品番号を読み取ります。 A16B-2203-0815 と表示されている場合は、正しい交換であることがわかります。ホスト ドライブ モジュール モデルのファナック メンテナンス マニュアルのスペアパーツ表との相互参照。

Q2: A16B-2203-0815 は 400V 電源マシン用ですか、それとも 200V 電源マシン用ですか?

確認済みの HV シリーズ配線ボード (SVM1 HVi の場合は A16B-2203-0800 ～ 0803、SVM2-20/20HVi の場合は A16B-2203-0810) を含む 081x 範囲のコンテキストに基づくと、A16B-2203-0815 は高電圧 (400 ～ 480VAC) ドライブ ボードである可能性があります。ご注文前にホストモジュールの銘板電圧定格をご確認ください。

Q3: A16B-2203-0815 を交換するとサーボパラメータに影響しますか?

いいえ。サーボ パラメータは CNC のメイン メモリに存在します。ドライブ PCB を交換しても、保存されているパラメータ値には影響しません。交換品を取り付けた後、CNC はサーボ通信を復元し、既存のパラメータを通常どおり適用します。

Q4: HV ドライブ モジュール内の A16B-2203-0815 にアクセスする前に適用される放電の安全性は何ですか?

400 ～ 480VAC 入力で動作する HV シリーズ サーボ モジュールは、DC バスを約 540 ～ 650VDC に維持します。主電源を遮断した後は、ファナックの保守マニュアルに記載されている放電時間を完全に遵守する必要があります。モジュールを開ける前に、校正済みの電圧計を使用してバスの放電を確認してください。 HV バスのエネルギーは 200V モジュールよりも大幅に高く、より多くの静電容量、より高い電圧、より多くのエネルギーが蓄積されます。
