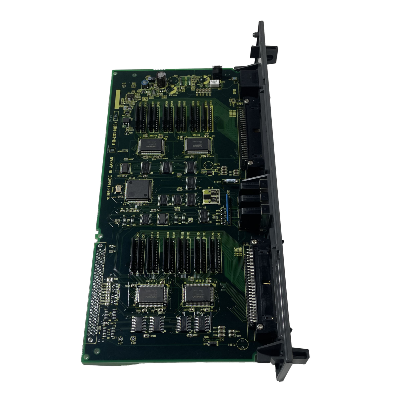

| 起源の場所 | 日本 |
| ブランド名 | FANUC |
| 証明 | CE RoHS |
| モデル番号 | A16B-2203-0695 |
20/20の表記は この電線板が使っている 2つの軸を識別します
この対称20/20配置は,制御軸の両方のトルク要求が類似している機械工具に使用されます.またはコンパクト加工センターのX軸とY軸2軸とも同じαiモーター層を使用する.
1チャネルあたり20Aの評価は,FANUC αiシリーズの 20Aクラスのサーボモーターを対象とする.通常は,αiS 4/4000からαiS 8/3000の性能レベルにあるモーターです.中程度の慣性軸での中程度から高い供給速度での適用に適しています.
| パラメータ | 価値 |
|---|---|
| 軸 | 2 (二軸) |
| チャンネル毎の電流 | 20Aピーク |
| 入力電圧 | 200V/30VAC |
| ホスト モジュール | A06B-6114 & A06B-6117 |
| インターフェース (ホスト経由) | 光ファイバー用FSSB |
| マウント | 内部の板から板へ |
| 冷却 | 共有された強制空気 |
| 役割 | 電源/制御インターコネクト |
"電源/制御インターコネクト"は,ホストモジュール内のA16B-2203-0695の確認された役割です.これはボードが2つの並行機能を果たすことを意味します:
パワー経路:両軸のDCバス供給と3相モーター出力電流をルーティングします ワイヤリングボードの高電流の銅導線は DCバス接続の間,1チャネルあたり20Aを運びますIGBT出力段階そしてモーターケーブルコネクタ
コントロール経路:Provides the board-to-board electrical connections between the host module's control electronics and the power stage hardware — gate drive signals from the control PCB route through the wiring board to the IGBT devices制御PCBへの電流センサーフィードバックルート
2軸20/20モジュールボードの障害:FANUC αは2軸のサーボモジュールで,2つの20A軸を同時に影響する故障が発生します.これは個々の軸の制御板の故障ではなく,共有された配線板の故障と一致します.A16B-2203-0695は,置き換えられる.両方のチャンネルへの電源と制御経路を回復します
クロス・ジェネレーション・モジュールの節約:CNC サービス ワークショップは,A16B-2203-0695のワイヤリングボードを1つ維持し,そのサービス プラントのA06B-6114フレームとA06B-6117フレームの両方の双軸モジュールをカバーします.
Q1:A16B-2203-0695は 完全な二軸モジュールですか? それとも内部配線板だけですか?
A16B-2203-0695は,二軸主機モジュールの内部の内部配線板です.A06B-6114-HxxxまたはA06B-6117-Hxxxとして注文された完全なサーボアンプリファイヤモジュールには,制御PCBとIGBT電源装置も含まれています.A16B-2203-0695はボードレベルの交換部品で 完全なモジュールではありません
Q2: 仕様書には"交換方法:フルアンプで交換"と書かれています. これは板の交換が典型的ではないことを意味しますか?
"フルアンプで交換"は,標準的なサービスアプローチは,配線板に隔離するのではなく,ホストアンプモジュール全体を交換することを意味します.A16B-2203-0695のボードレベルの交換には,標準的なフィールド操作ではなく,モジュールの内部への専門家のアクセスが必要です.ほとんどのサイトでは,完全なモジュール交換がより速くなります. FANUCドライブ内部にアクセスできる修理ワークショップでは,A16B-2203-0695ボードは費用対効果の高い代替品を提供します.
Q3:A16B-2203-0695が交換されたとき,サーボパラメータに影響しますか?
両軸のサーボパラメータは CNCの メインパラメータメモリに 組み込まれていますCNCは,FSSBの光ファイバーリンクを通じて既存の軸パラメータを適用します..
Q4: このモジュールの 20A チャネルと互換性のある αi モーターモデルは?
20Aの電源は,FANUC αiシリーズサーボモーターの 20Aクラス,αiS 4/4000,αiS 8/3000と,αiサーボモーターの比較可能な電源にマッチされます.80A) は高電流モジュール構成と配線板を必要とします..
Q5: このモジュールの冷却には"共有された強制空気の経路"とはどういう意味ですか?
双軸モジュールは,両軸の電源段階のために共通の強制冷却チャネルを使用します.単一の扇風機がモジュールを通って空気を引き出し,A16B-2203-0695のワイヤリングボードの高電流部品と制御PCBの両方を同時に冷却熱過負荷によるリスクは両軸に均等である.したがって,二軸モジュールで共有冷却を使用する場合は,扇風機の故障は重要な保守項目です.
