使用済み FANUC板 A16B-2203-0691 A16B22030691 A16B-22O3-O691

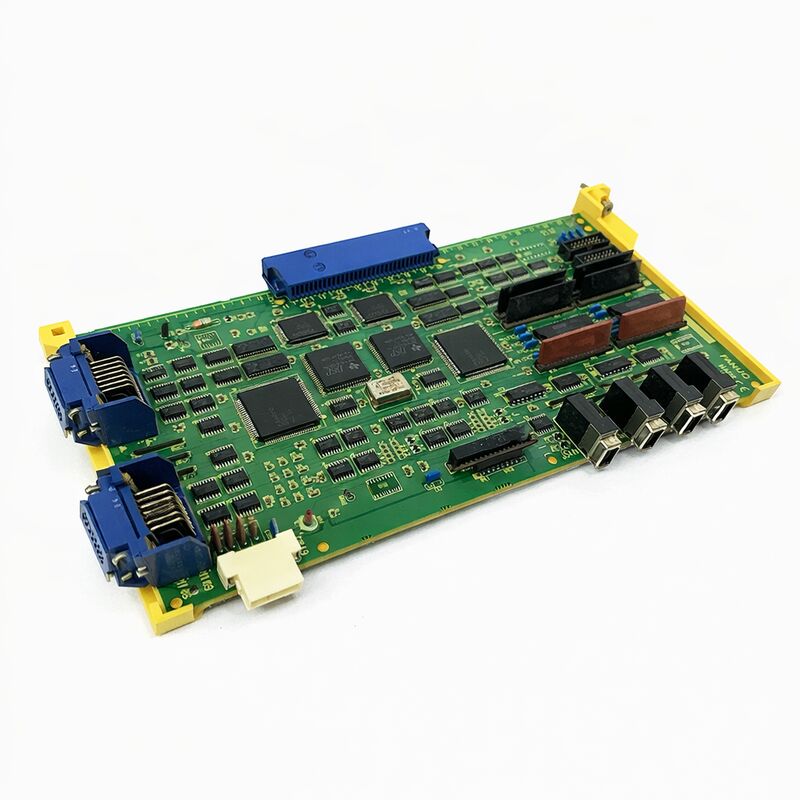

FANUC A16B-2203-0691 αi サーボモジュール配線基板 aiSV1-20用

概要

A16B-2203-0691 は、αi サーボモジュール配線基板 で、aiSV1-20 アンプハードウェアと共用されます。これは通常、シングル軸 A06B-6114 αiSVシリーズモジュール に取り付けられる基板として説明されており、部品チャンネルでは ALPHA-i SERVO SVM1-20I 用の基板としても識別されています。

これは、CNCメインボードや通信ボード層ではなく、内部アンプ配線/制御セクションに配置されます。

この基板は汎用スペアではありません。 αi サーボモジュール内部構造に属し、取り付けられているアンプファミリーに紐づいています。保守作業では、この位置にある基板は、広範な外部コントローラー機能ではなくサーボアンプの内部電気構造をサポートするため、正確なアンプの役割と取り付けられているモジュールタイプによって一致させられます。

保守マニュアルのリストでも、A16B-2203-0691 が αi SV 20 設定と関連付けられており、A06B-6117-H103 / C103 の範囲にありますが、前述の製品説明ではシングル軸 A06B-6114 aiSVモジュールと関連付けられています。

実際には、注文する前に必ずハードウェア上の正確な取り付けアンプモデルと基板ラベルを確認する必要があることを意味します。

技術データ

用途

この基板は、取り付け済みの FANUC αi サーボアンプモジュール で、A16B-2203-0691 の内部配線基板位置を既に採用しているものに適しています。

特に、サーボモジュール修理、基板レベルの改修、アンプの復旧において、元のモジュールハードウェアが大部分そのまま残っているが、内部基板の交換が必要な場合に役立ちます。

特に、電源部とヒートシンクアセンブリが修理可能で、内部モジュール基板の交換によって元のアンプレ構造を復元する必要がある場合に有用です。

その場合、同じ配線基板を一致させることで、既存のモジュールアーキテクチャと取り付けられている制御カード配置を維持するのに役立ちます。

選択ガイド

A16B-2203-0691 を選択する際は、まず取り付けられている基板上の基板コードを直接確認し、次にそれが取り付けられているアンプモデルを確認してください。

このステップは重要です。なぜなら、同じ基板ファミリーが複数の αi サーボモジュールバリアントにまたがって出現し、近隣モデルが異なる電流または軸構成で使用される可能性があるからです。

次に、アンプ指定自体を確認してください。

最も確実な基板説明は、このモデルを aiSV1-20 および シングル軸 A06B-6114 モジュールと関連付けていますが、マニュアル参照では αi SV 20 のリストとも関連付けています。

つまり、最も信頼性の高い選択方法は、実際の取り付け基板コードと取り付けアンプラベルを組み合わせることです。

第三に、モジュール内の基板コンテキストを確認してください。一部のリストでは、サーボモジュールにこの配線基板と FSSB 制御カード A16B-2101-004x が取り付けられていると記載されており、サービス中に取り付けられているアンプ内部を視覚的に確認する際に役立つ場合があります。

交換ガイダンス

注文する前に、基板ラベル、アンプモデル、および取り付けられている正確なモジュールタイプを確認してください。内部サーボモジュール基板では、これらの3つのチェックは、広範なサーボファミリーの説明からのみ基板を識別しようとするよりも信頼性が高くなります。

アンプが以前に修理されたことがある場合は、現在の取り付け基板のマーキングと機械記録を比較することも賢明です。

古いサーボモジュールには、以前のサービス作業からの交換基板が搭載されている場合があるため、直接ハードウェア検証が最も安全な方法です。

FAQ

Q1: A16B-2203-0691 はどのような種類の基板ですか？
αi サーボモジュール配線基板 です。実際には、アンプモジュール内部に配置され、汎用コントローラーやディスプレイ基板として機能するのではなく、サーボユニットの内部基板構造をサポートします。

Q2: 説明で「aiSV1-20」が重要なのはなぜですか？
アンプ側の基板の役割を特定するためです。 aiSV1-20 モジュールに取り付けられた基板は、単に広範な FANUC 基板ファミリーを一致させるだけでなく、同じ取り付けアンプ構成を維持するように選択する必要があります。

Q3: 購入前にアンプモデルを確認する必要があるのはなぜですか？
この種の基板ファミリーは、複数の αi アンプバリアントにまたがって出現する可能性があるためです。正確な取り付けモジュールラベルは、基板が既にサービス中の同じ電流、軸、およびモジュール構造に属するかどうかを確認するのに役立ちます。

Q4: これは完全なサーボアンプですか？
いいえ。これは サーボアンプモジュール内部で使用される基板 であり、完全なアンプアセンブリではありません。この区別は重要です。なぜなら、交換品は、ドライブ全体を完全なユニットとしてではなく、既存のアンプ内部の基板の役割に一致させる必要があるからです。

Q5: 購入前に何をチェックすべきですか？
基板ラベルを確認し、アンプタイプを確認し、取り付けられているモジュールコンテキストを確認してください。内部アンプ基板では、この組み合わせは、広範なファミリー説明のみに依存するよりもはるかに安全な一致を提供します。
