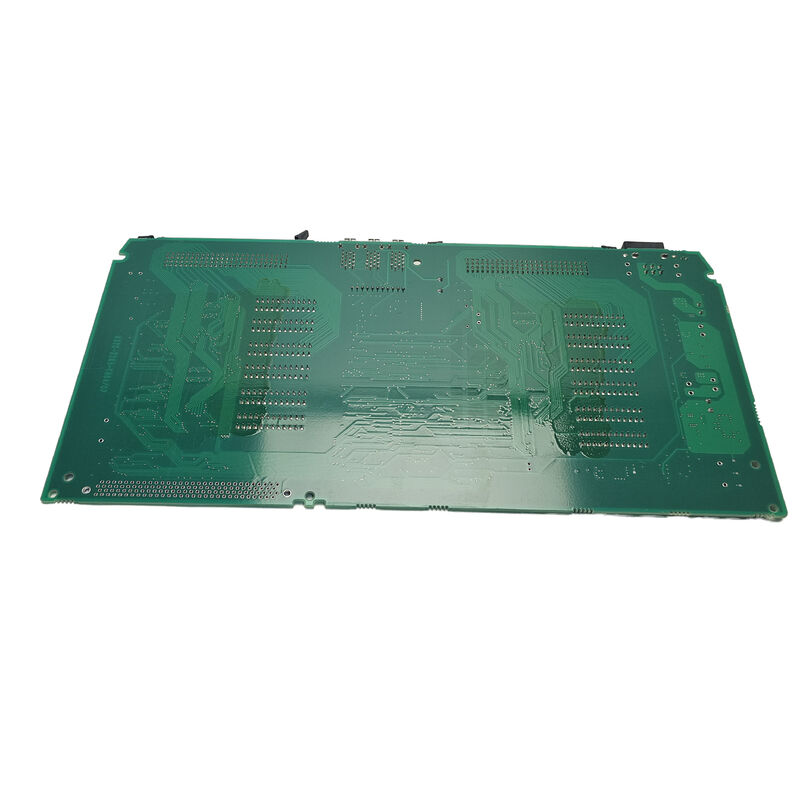

FANUC PCBBOARD A16B-2203-0671 A16B22030671 A16B-22O3-O671 試料の種類について

A16B-2203-0671 FANUC A16B-2203-067x アルファ-I SVM 伺服配線板 A06B-6114シリーズ 伺服電源PCB

A16B-2203-067x アルファ-I SVM サーボワイヤリングボードファミリー

A16B-2203-0671は,A16B-2203-067xシリーズに属し,FANUCのAlpha-Iシリーズ (A06B-6114シリーズ) のセルボモジュール用の確認されたワイヤリングボードファミリーです.FANUCのメンテナンスマニュアルB-65285EN/03は,この範囲がAlpha-I SVM (Servo Module) 双軸および多軸駆動のためのワイヤリングボードをカバーすることを確認しています.:

A16B-2203-0671は,このファミリーの最下位番号位置で,A06B-6114 Alpha-I セルボモジュール範囲内の定義されたSVMドライブ変種に対応しています.

主要な製品情報

アルファ-I SVM ワイヤリングボードの役割

FANUC Alpha-Iシリーズ SVMアーキテクチャでは,配線板 (A16B-2203-067x) は,サーボモジュールハウジング内の内部信号ルーティングとインターフェースPCBとして機能する.

パワーステージからコントロールカード:IGBT電源トランジスタモジュールとFSSB (光ファイバーセルボシリアルバス) コントロールカードとの間の信号経路 ゲートドライブ信号,電流フィードバック,および保護信号を搭載する.

外部インターフェース接続器:ドライブの外部コネクタの位置は,CNC FSSBファイバー光学接続,エンコーダーフィードバックケーブル,I/O信号の位置は,ワイヤリングボードに搭載され,ワイヤリングボードを通過する.

保護・監視回路:パワートランジスタモジュールとDCバスモニタリング回路からの熱保護信号は,ワイヤリングボードを通じて制御カードの保護論理に接続します.

応用シナリオ

A06B-6114 伺服モジュールの配線板の故障:FANUC Alpha-I SVM 伺服モジュールは,内部信号障害を発生させ,電源と制御カードの機能が正し,板間の信号障害が発生する.A16B-2203-0671のワイヤリングボードが識別されている.交換は,サーボモジュール内の正しい信号ルーティングを回復します.

サーボモジュールの改修:FANUC Alpha-I 伺服モジュールは包括的な内部保守を受け,内部PCBセットの更新の一環としてA16B-2203-0671ワイヤリングボードが交換されます.

よくある質問

Q1:A16B-2203-0671が Alpha-I 伺服モジュールの配線板であることを どうやって確認できますか?

セルボモジュールの内部に設置されたボードのラベルから部品番号を読みましょう.A16B-2203-0671と読み,これは確認された交換です.サーボモジュールのモデル番号 (ドライブの前面の名札) と適用されるFANUC AlphaサーボアンプのメンテナンスのマニュアルのPCB割り当て表とのクロス参照.

Q2: 配線板 (A16B-2203-0671) と制御カード (A16B-2100-074x) は同じですか?

A16B-2203-067x) は,内部信号ルーティングと外部コネクタインターフェースを処理する.FSSB制御カード (A16B-2100-074xまたはA16B-2101-004x) は,CNC通信を処理する,速度ループ,およびサーボ制御アルゴリズム.両者はサーボモジュールが動作するために正しく機能する必要があります.

Q3: Alpha-I 伺服モジュール内の配線板にアクセスする前にどのような安全対策が適用されますか?

CNCとサーボシステムを完全にオフにする.セルボモジュールの直流バスコンデンサは,電源を取り除いた後に危険な高電圧を保持します. モジュールを開ける前に,正規電圧計を使用して,直流バスが30V以下に放電されていることを確認します.適用される FANUC サーボアンプの メンテナンス マニュアルの安全手順に従ってください.

Q4:A16B-2203-0671を交換するには,サーボパラメータの変更が必要ですか?

いいえ,サーボのパラメータは CNCの メインパラメータメモリに保存されています.CNCは電源開始時にモジュールにサーボパラメータをダウンロードする.生産に戻る前にすべての接続軸の正規のサーボ応答を確認します.
