| 起源の場所 | 日本 |
| ブランド名 | FANUC |
| 証明 | CE RoHS |
| モデル番号 | A16B-2203-0662 |
The FANUC αis SVM1-160i (A06B-6114-H106) represents the second-highest current rating in the αis single-axis servo amplifier range — 160A peak servo output for driving large-frame servo motors on heavy machine tool axes.
文脈のために,SVM1-20i (20A) からSVM1-360i (360A) までの完全な αis SVM1範囲スケール.SVM1-160iの160Aは重用領域に位置する.このモジュールを選択する機械には以下が含まれます.
大型水平加工センター:X軸とY軸は,大きなテーブル質量で,高速な横軸加速のために高いピークトルクを必要とします.
重用用回転テーブル:大型パレット交換機やパレット組立物質が持続的に高いサーボ電流を必要とする多面装置の位置付けシステム.
大型研磨機軸:精度の高い研磨力下での位置付けには,高電流と高電源硬さの両方が必要です.

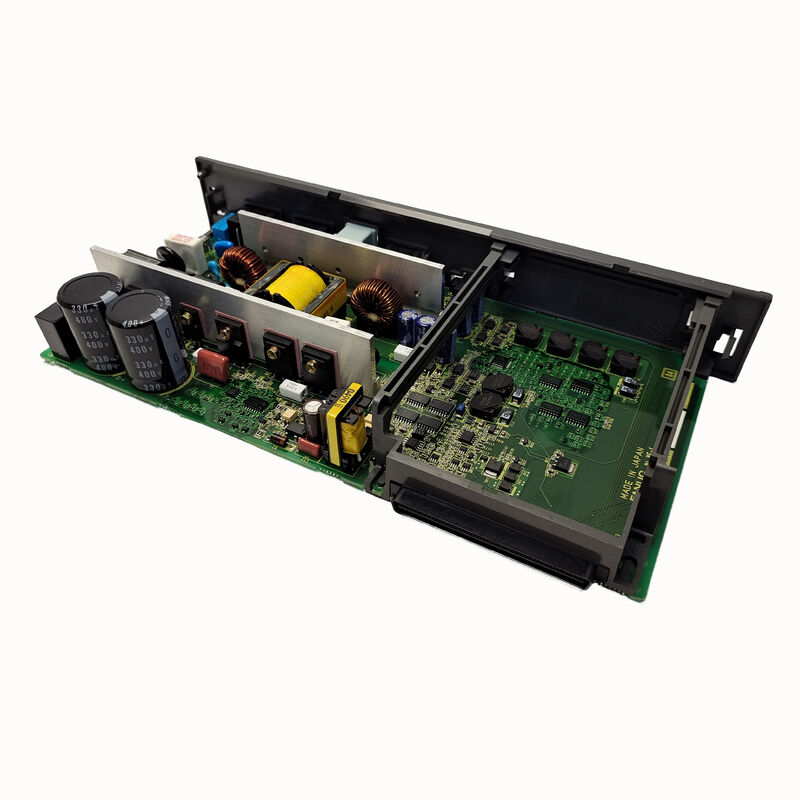

A16B-2203-0662は,この160Aモジュールのワイヤリングボードであり,SVM1-160iホイスの内部にあるすべての高電流接続ハードウェアを提供します.
| パラメータ | 価値 |
|---|---|
| 互換性のあるモジュール | SVM1-160i (A06B-6114-H106) |
| ピーク電流 | 160A |
| 入力電圧 | 200VAC (3相) |
| 制御PCB | A20B-2100-0740 について |
| ドライブシリーズ | αis SVM1 (A06B-6114) |
| 理事会の役割 | ワイヤリングボード |
αis SVM1範囲の各電流指定は,特定の配線板を使用し,制御PCBは,指定間で共有することができる:
| ワイヤリングボード | SVM1モデル | 命令番号 | ピーク電流 | 制御PCB |
|---|---|---|---|---|
| A16B-2203-0691 | SVM1-20i | A06B-6114-H103 | 20A | ほら |
| A16B-2203-0660 | SVM1-40i | A06B-6114-H104 | 40A | ほら |
| A16B-2203-0661 | SVM1-80i | A06B-6114-H105 | 80A | ほら |
| A16B-2203-0662 について | SVM1-160i | A06B-6114-H106 | 160A | A20B-2100-0740 について |
| A16B-2203-0625 | SVM1-360i | A06B-6114-H109 | 360A | A20B-2100-0830 |
SVM1-160iの 160A 評価には IGBT 装置,バスコンダクター,40Aまたは80Aモジュールのものよりも物理的に大きい電流センサーです ワイヤリングボード (A16B-2203-0662) が低電流の兄弟から異なる部品番号である理由です.
SVM1-160i サーボ配線板の障害:FANUC αis SVM1-160i モジュール (A06B-6114-H106) は,配線板にたどり着く故障が発生し,IGBTゲート接続の故障が発生し,ドライブの一相での出力が中断される.A16B-2203-0662は,次のとおりとする., 正確な3相サーボ出力を回復する.
重軸のサーボ駆動の保守大きな水平加工センターの重型X軸伺服モジュールは 定期的なメンテナンスを受けていますA16B-2203-0662のワイヤリングボードは,A20B-2100-0740の制御ボードと共に,内部ボードセットの完全な更新として交換されます..
Q1:A16B-2203-0662はSVM1-160iに特異性があるか,または他のαisSVM1等級をカバーしているか?
A16B-2203-0662は SVM1-160i (A06B-6114-H106) の専用配線板である. FANUC αis メンテナンスの手帳 (B-65285EN/03) は,各電流格付けが 40i のための独自の配線板 ¥ 0660 を使用することを確認している.0661 80i について160i の 0662 の 0625, 360i の 0625 の これらのボードは,等級間で交換できません.
Q2:A16B-2203-0662とペアする制御PCBは何ですか?
FANUC αis メンテナンスのマニュアルで確認される: SVM1-160i (A06B-6114-H106) は配線板を使用A16B-2203-0662 について制御PCBA20B-2100-0740 についてA20B-2100-0740は,SVM1-160iの両方に共通しており,この160AモジュールのHRV電流制御とFSSBインターフェースを提供します.
Q3:SVM1-160i内のA16B-2203-0662にアクセスする前にどのような放出安全が適用されますか?
SVM1-160iは,より高い電源評価により,より小さなSVM1変種よりも大きなコンデンサターバンクが含まれています.同じバス電圧でDCバスにより多くのエネルギーが格納されます.FANUC メンテナンスのマニュアルに規定されている放電の待機時間を遵守し,モジュールハウジングを開く前に,校正された直流電圧計で確認する..
Q4:A16B-2203-0662を交換するには,サーボ軸のパラメータを再入力する必要がありますか?
ノ サーボパラメータ (モーターID,エンコーダタイプ,増幅,電流制限) は,CNCのメインパラメータメモリに保存されています.配線板の交換は,保存されたパラメータに影響しません.交換装置を装着し,モジュールを復元した後, CNC は FSSB セルボ通信を再確立し, 160A 軸の既存のパラメータを適用します.
Q5:A16B-2203-0662は αis シリーズのみで使用されているか,標準 αi (非S) シリーズでも使用されているか?
A16B-2203-0662は αisシリーズ SVM1-160i (A06B-6114-H106) に対して確認される.標準 αi SVM1 シリーズ (A06B-6096-H105 標準 αi SVM1-160i が存在しない) は,最大標準 SVM1 として 80A で SVM1-80 を頂点とする.160iの表記はαIS強化シリーズに限定されている.A16B-2203-0662は,したがってαIS特異である.
