| 起源の場所 | 日本 |
| ブランド名 | FANUC |
| 証明 | CE ROHS |
| モデル番号 | A16B-2203-0661 |

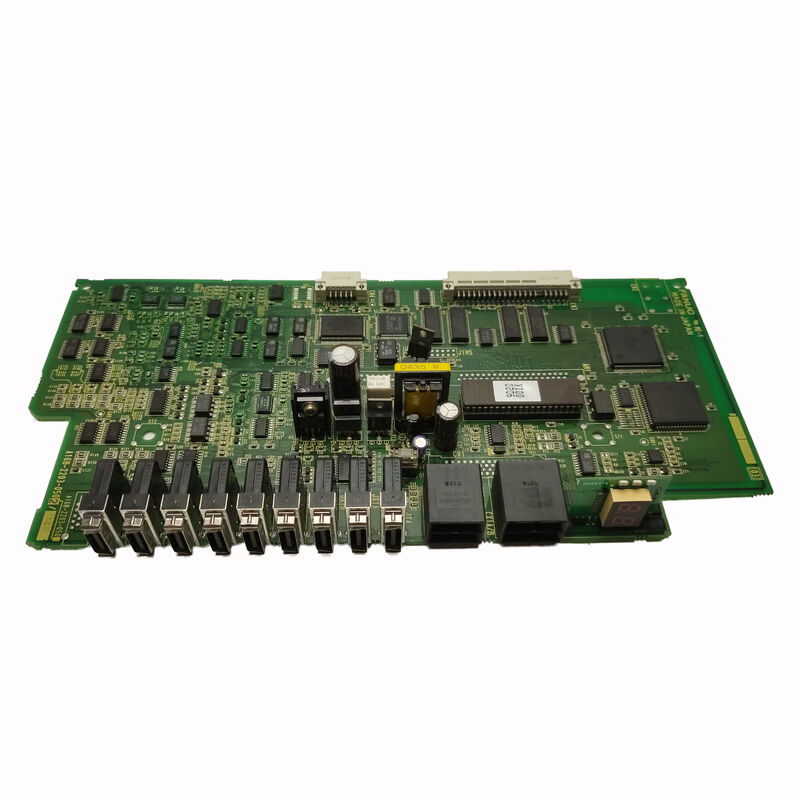

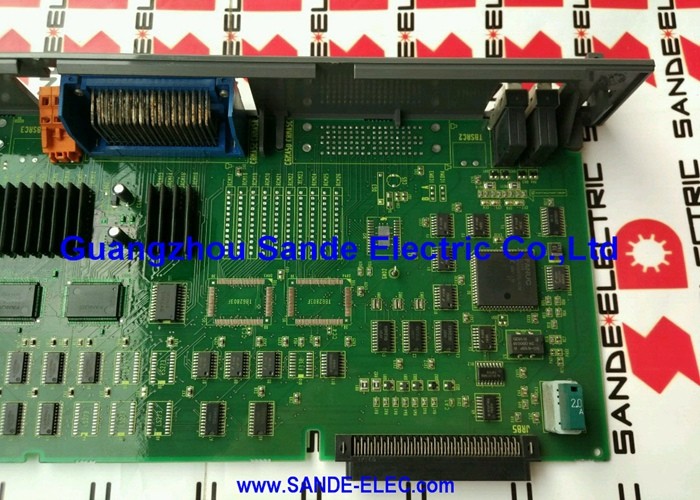

についてFANUC A16B-2203-0661FANUCのA16B-2203ボードファミリーの電源PCBです 機能制御ボード (モニターPCB,軸拡張ボード,FANUCのCNCとロボットコントローラー製品ラインの電源ボード.
制御器の電気構造において 基本的な役割を担っています システム内の他のすべてのボード CPU,サーボインターフェース,I/Oボード,操作パネル接続は,安定した提供するために電源に依存します, 正確に調整された直流電圧を指定された許容範囲内で.
FANUC's controller power supply designs convert the incoming AC supply (typically 200–240VAC in the machines where FANUC controllers are most commonly found) through a regulated switching converter topology to produce the multiple DC voltage rails required by the system's electronics.
古い線形調節方法ではなくスイッチングコンバーター方法により高効率化 (PSUは特定の出力に対して廃棄熱を少なく生成)広い入力電圧容量 (システムは,手動の電圧調整なしで,国際的な交流電源範囲全体で安定している), 負荷の瞬時に迅速に対応する (新しいモジュールが電流を吸い込むとき,コンバーターの制御ループはマイクロ秒以内にスイッチング作業サイクルを調整する),制御回路の論理エラーを引き起こす可能性のある電圧低下を防止する).
The A16B-2203-0661's placement within the controller — whether it is a standalone PSU board or integrated into a backplane assembly — follows the standard FANUC physical mounting practice for its generation.
他のA16B-2203電源ボードと同様に (特にR-J3iBの -0370とR-30iA/R-30iBのコントローラーの -0910)-0661は,制御器の熱環境の中で,完全な定位出力量を連続的に供給するように設計されています.障害が発生する前に過負荷,過電圧,過熱状態に対応する保護回路を備えています
| パラメータ | 価値 |
|---|---|
| 機能 | 電源PCB |
| シリーズ | A16B-2203 |
| 出力レール | 多列車直流 (典型的には5V,±15V,24V) |
| インプット | 200V240VAC |
| 保護 | OVP,OCP,OTP |
| 原産地 | 日本 |
CNCとロボットの制御装置の保守の階層では 電源ボードが 難易度ランキングのトップです障害のある電源ボードは,コントローラ全体を完全に停止させます. CPUの実行はありません.サーボ制御も 操作パネルの反応も
すべての下流のボード,モジュール,回路は 同じように影響を受けます なぜならそれらは全て同じ電源を共有しているからです
システムの中で最も重要なボード (他のすべてのものがそれに依存しているため) と,実際,部品の着用を加速させる条件に耐えるため,より頻繁に交換されたボードの1つ.
主要な着用メカニズムは電解電容器の熱循環である.
電解電容器は電源回路の働き馬です 変換器の切り替えサイクル中にエネルギーを貯蔵し,出力電圧の波紋をフィルターします安定した電源電圧を維持し,一時的な負荷変化.
液体電解質を含んでいます 液体電解質は電容量と ESR (対等連鎖抵抗) に不可欠です この電解質は時間が経つにつれてゆっくりと蒸発します特に高温では.
電解液が枯渇すると容量が減り,ESRが増加し,出力電圧の波動が増加し,一時応答が低下します.制御された出力の不安定性や完全な障害.
電解液蒸発速度は温度に強く依存しており,コンデンサータの定温を超える動作温度が10°C上昇するごとに,使用寿命は約半減する.
換気のない生産環境や冷却空気の流れが不十分なキャビネット配置に設置されたCNCおよびロボットコントローラでは,コンデンサータの老化が加速する可能性があります.
温度制御された冷却環境で15~20年の信頼性の高い使用を保証する電源は,熱いプラント環境で8~10年でコンデンサータ障害の症状を示します.
障害の性質を反映する特徴的な症状を有する電源障害:
制御力の完全な喪失主電源が加わるとコントローラが全く電源を入れない.すべての指示灯が消され,操作パネルは暗く,冷却扇は動かない.これは,完全なPSU故障を示します. 通常,失敗したプライマリスイッチングトランジスタです.入力直線器の壊滅的な故障.
完全な故障は,突然,時には電源の急増や急激な出来事の後で起こります.
断続的なアラームで不安定なシステム:制御器は動いているが 特定の機械機能と関連のない ランダムなアラームを生成し 電源サイクルをクリアし 予測不能に繰り返します
This is the classic presentation of age-related capacitor degradation — the PSU's output voltage is within specification at light load and room temperature but droops out of specification under full module loading or at elevated cabinet temperature.
CNCモジュールのデジタル論理回路は電源電圧に敏感である. +5Vレールの5%の傾斜でさえ,システムアラームや不規則なプログラム実行として現れる論理エラーを引き起こす可能性があります.
超温アラーム:PSUの熱保護回路は,スイッチトランジスタまたはトランスフォーマーが安全温度を超えていることを検知し,電源を停止します.
これは,キャビネット内の故障冷却ファン,遮断換気道,または 板自体で 同じ出力を維持するために通常よりも多くの熱を発生している分解された部品による電力の散乱の増加.
1つの出力レールが故障しました.制御器は部分的に動いています 機能が機能し,機能が機能しません
+5Vレールが正常 (CPUと論理が動作) で, +24Vレールが存在しない (I/Oボードとリレー回路が反応しない) かもしれません.
この選択的な故障は電源回路の特定の支線を指し,通常部品レベルで修復可能である.
A16B-2203-0661の使用寿命は,積極的なメンテナンスの実践によって延長することができます:
計画的なコンデンサター交換 ◎ 動作温度に適した新しいコンポーネントを使用した PSU の電解コンデンサターの完全な再構成 ◎ 最も効果的な予防措置です.ほとんどの専門FANUC修理センターは,PSUリフォームの標準的な部分としてコンデンサータ交換を含みます.症状にかかわらず
10年ごとに (または熱い環境では早ければ) 積極的に実行することで,計画外の生産中断を引き起こす前に最も一般的な故障モードを排除できます.
キャビネットの冷却装置の整備 キャビネットの冷却ファンが動作し,空気フィルターが清潔で,空気流が制限されないことを確保する制御キャビネットのエリアの環境温度は一貫してCNCの名値動作温度を超えないこと.
コンデンサータの寿命は温度に強く依存しており,PSUの動作温度の減少度ごとにコンデンサータの使用寿命が測定可能になります.
Q1: 制御器は短期間電源を入れ,冷却扇が一秒か二秒間動いているように見える状態で,シャットダウンします.これはPSUの欠陥ですか?
この症状は 短時間電源を起動し,その後すぐに停止する 超負荷保護のトリップと一致します.総電流抽出が過剰電流保護の限界値を超えていることを検出します.損傷を防ぐため シャットダウンします
一般的な原因:短縮モジュール (障害のあるモジュールを特定するために"つずつモジュールをインストール),起動時に一時的な短縮として表示されるPSUの出力フィルターのコンデンサが故障,または,感知レジスタが老朽化したため,PSUの現在の限界値が実際に低下している場合.
すべての下流モジュールを取り除き,PSUのみに電源を供給する (設計が許容する場合は) は,障害がPSUかモジュールにあるかを分離するのに役立ちます.
Q2: 設置前にA16B-2203-0661をテストするためにベンチマルチメーターを使用できますか?
A multimeter can verify output voltages if the board can be powered up on a bench with a dummy load that approximates the controller's real load — testing unloaded or with minimal load may show correct voltages even if the PSU cannot maintain regulation under real load conditions due to marginal capacitors.
ベンチテストは,テストがないよりもより有益ですが,最終的なテストは,完全なモジュール補完装置を設置した実際のコントローラでの動作です.
修理センターに FANUC 試験台がある場合,出荷前にボードの性能に最も高い信頼性を提供します.
Q3:A16B-2203-0661を交換した後,CNCでパラメータや設定を再構成するべきですか?
電源ボード自体はプログラム可能なデータや設定を含まない.メモリもユーザー設定可能なレジスタも持っていない.それを交換するには,CNCのパラメータ変更は必要ありません.防護回路が反応する前に,CNCの電源レールに制御不能な電圧発生を引き起こすほど,電源供給器の故障が深刻であった場合SRAM モジュール (パラメータとプログラムストレージ) のデータの破損は可能です.
硬い故障の後にPSUを交換した後,マシンを生産に戻す前に,最後の既知の良好なバックアップと比較して,すべてのCNCパラメータが完全であることを確認します..
Q4:A16B-2203-0661の正規の交換電源電圧評価はどのように確認されますか?
PSUは,標準的なFANUC制御器の入力電圧範囲 (通常200~240VAC) に設計されており,国際的な産業用電源電圧範囲をカバーする.
A16B-2203-0661は固定構成のボードであり,サポート範囲内の異なる電源電圧に対して電圧範囲選択やジャンパー設定を必要としない.
板の入力電圧仕様は,FANUCの製品ドキュメントやオリジナルの板のラベルから確認されます.
機械の電気ドキュメントのCNCの電源接続図は,入力電圧仕様も識別します.
Q5: A16B-2203-0661が壊れた場合,壊滅的な部品故障ではなくコンデンサの問題で壊れた場合は修理可能ですか?
はい.コンデンサータの故障は,PSUボードにとって最も処理可能な修理シナリオの1つです.適切なテスト装置でESR測定年齢による定期的な代替によるものです
FANUC の 専門 的 な 修理 センター は,原始 の 電圧 値,電容量,温度 値,物理 尺寸 に 合わせた コンデンサー を 用い て この 修理 を rutin 的 に 行なう.
A16B-2203-0661は,完全な市場価格で新しいボードまたは余剰ボードの調達に有効でコスト効率の良い代替品です.
