| 起源の場所 | 日本 |
| ブランド名 | FANUC |
| 証明 | CE RoHS |
| モデル番号 | A16B-2203-0650 |
FANUC αi スピンドルパワーモジュール (SPM) A06B-6111 シリーズは、単一の製品ファミリー内で 2.2kW ～ 55kW のスピンドルドライブアンプをカバーします。 SPM-2.2i (A06B-6111-H002) はこのシリーズの中で最小で、2.2kW の連続駆動力が加工要件を満たす軽量スピンドル モーター アプリケーションに適しています。
A06B-6111 シリーズは標準の 200VAC (三相) 入力を使用し、200V 電源地域に設置された機械に適切なスピンドル ドライブになります。その出力はFANUC αiシリーズACスピンドルモーターを駆動します。

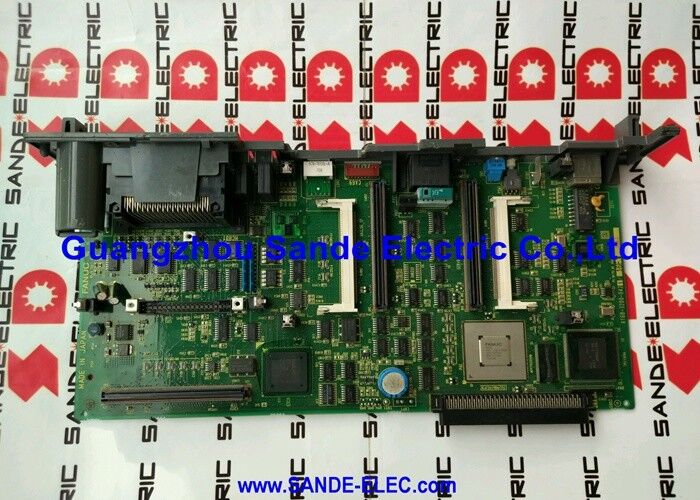

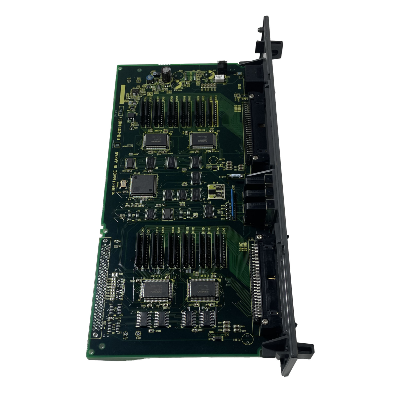

A16B-2203-0650 は、この 2.2kW モジュールの配線基板です。物理 PCB 層は、すべての外部コネクタをホストし、SPM-2.2i ハウジング内でスピンドル モーター電流、DC バス電源、およびエンコーダ フィードバック接続を配線します。
| パラメータ | 価値 |
|---|---|
| 互換性のあるモジュール | SPM-2.2i (A06B-6111-H002) |
| スピンドルパワー | 2.2kW |
| 入力電圧 | AC200V(三相) |
| 制御基板 | A20B-2100-0800 |
| ドライブシリーズ | αi SPM A06B-6111 |
| 取締役会の役割 | 配線基板 |
A16B-2203-065x シリーズは、αi SPM シリーズ (A06B-6111) のより小さい定格の配線基板ファミリーです。
| 配線基板 | SPMモデル | 注文番号 | 力 |
|---|---|---|---|
| A16B-2203-0650 | SPM-2.2i | A06B-6111-H002 | 2.2kW |
| A16B-2203-0651 | SPM-5.5i | A06B-6111-H006 | 5.5kW |
| A16B-2203-0652 | SPM-11i | A06B-6111-H011 | 11kW |
| A16B-2203-0653 | SPM-15i | A06B-6111-H015 | 15kW |
4 つのバリエーションはすべて、同じ制御 PCB (A20B-2100-0800) を使用します。電源コンポーネント (IGBT デバイス、バス導体、熱管理ハードウェア) の物理的なサイズは電力定格に応じて変化するため、配線基板は定格ごとに異なります。
SPM-2.2i スピンドル モジュール配線基板の障害:A06B-6111-H002 スピンドル モジュールを使用する小型 CNC ターニング センターでは、配線基板のモーター コネクタ領域に起因するスピンドル モーター出力の問題が発生します。 A16B-2203-0650 が交換され、正しいスピンドル出力が回復します。
ドライブモジュールの改修:SPM-2.2i モジュールのオーバーホールを行う専門の CNC サービス センターは、内部ボードの完全な更新の一環として、A16B-2203-0650 配線ボードを交換します。
Q1: A16B-2203-0650とA16B-2203-0651(SPM-5.5i配線基板)は互換性がありますか?
いいえ。同じ制御 PCB (A20B-2100-0800) を使用しているにもかかわらず、各配線基板は特定の SPM 電力定格に適合しています。 SPM-2.2i 配線基板 (0650) と SPM-5.5i 配線基板 (0651) は、異なる IGBT デバイスのフットプリントと通電ハードウェアに対応するために、異なる物理レイアウトを備えています。これらは交換可能ではありません。
Q2: SPM-2.2i には別個の PSM (電源モジュール) が必要ですか?
はい。 A06B-6111 SPM は、外部 PSM から DC バスを受け取ります。電源は内蔵されていません。 PSM は AC 主電源から安定化 DC バスを生成します。 SPM はこのバスから電力を引き出し、それをスピンドル モーター用の可変周波数 AC に変換します。
Q3: A16B-2203-0650 の交換はスピンドルパラメータに影響しますか?
いいえ。スピンドルパラメータ (速度制限、ギア比、モータタイプ、加速度) は CNC のメインパラメータメモリに保存されます。配線基板を交換しても、保存されているパラメータには影響しません。交換品を取り付けた後、CNC はシリアル スピンドル通信を再確立し、既存のパラメータを適用します。
Q4: A16B-2203-0650 にアクセスする前にどのような解除手順が適用されますか?
SPM-2.2i には、主電源が遮断された後も危険な電圧を保持する DC バス コンデンサ バンクが含まれています。筐体を開けたり、内部基板を扱ったりする前に、FANUC 保守マニュアルの A06B-6111-H002 モジュールの排出待機手順に従ってください。
Q5: SPM-2.2i (A16B-2203-0650 配線基板) は通常どのスピンドル モーターを駆動しますか?
SPM-2.2i は、2.2kW 出力クラスの FANUC αi シリーズ スピンドル モータ (通常、αiS 2.2/10000、αiS 3/6000、または同様の定格の αi スピンドル モータ範囲のモータ) に適合します。これらのモーターは小型フレームの CNC マシンに電力を供給し、加工用途には 2.2kW で十分です。
