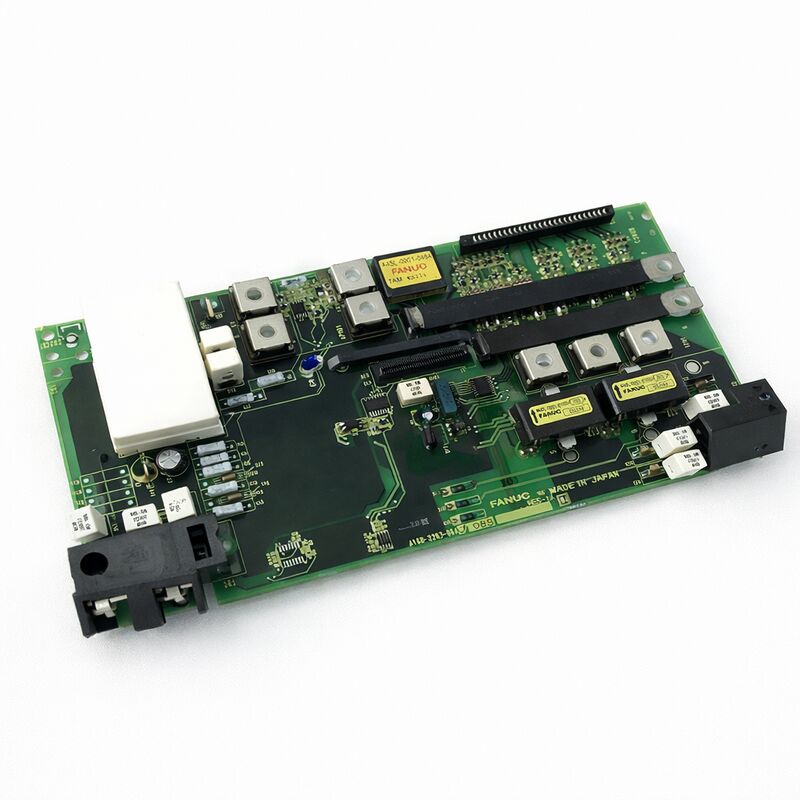

FANUC A16B-2203-0640 | Alpha i 電源配線基板 — PSMi 5.5 kW, 200 VAC, 電力回生, 日本製

部品番号: A16B-2203-0640

メーカー: FANUC株式会社 (日本)

製品タイプ: 電源配線基板 (プリント基板)

シリーズ: Alpha i (αi)

概要

A16B-2203-0640は、FANUCのAlpha i電源モジュール（5.5 kW、200 VAC三相入力）内部に搭載されている電源配線基板です。

この基板は、PSMi（Power Supply Module i）筐体内の内部電源ルーティング、信号調整、および制御インターフェース機能を担当します。

これはPSMiユニットのコンポーネントレベルのスペア部品であり、単独で動作するデバイスではなく、サービス中に電源モジュールアセンブリ全体を交換することなく交換可能な内部基板です。

FANUCのAlpha i電源モジュールは、Alpha iドライブシステムにおけるアクティブフロントエンドDCバス供給ユニットです。

これらは、入力される三相AC電源を整流し、共有DCバス電圧を維持し、減速するサーボ軸からの回生制動エネルギーを積極的にAC電源に戻します。配線基板は、モジュールの高電圧電源部とその制御電子機器間のインターフェース層です。

モジュールの動作に必要な信号経路、保護回路、および補助電源分配を伝送します。

この基板は、200 VAC入力クラスのいくつかのFANUC PSMiユニットバリアントに見られ、A06B-6110-H006、A06B-6115-H006、およびA06B-6140-H006が含まれます。

これらはすべて、FANUC Alpha iドライブファミリーの5.5 kW、200 VAC、電力回生電源モジュールです。

主な仕様

Alpha i PSMi — システムの役割

FANUC Alpha iドライブシステムにおいて、PSMiは主AC電源への唯一の接続ポイントです。キャビネット内のすべてのサーボおよびスピンドルアンプモジュールは、PSMiからDCバス電源を引き出します。

PSMiは三相入力を整流して、規制されたDCバス（200 VAC入力クラスモジュールの場合、通常約283～339 VDC）を生成し、接続されたアンプのためにそのバスを維持します。

A06B-6110-H006ファミリーの5.5 kW定格は、これらのモジュールをAlpha i PSMiレンジの小型側に位置づけます。

これらは、総モーター負荷が限られているドライブシステム、つまり単軸または軽量の2軸構成、あるいは同時に重い加速を必要としないモーターを備えた機械に適しています。より大型の機械では、異なる配線基板を備えた、より高定格のPSMiユニットが使用されます。

A16B-2203-0640は、PSMiがこれらの機能を実行できるようにする内部基板です。

この基板を取り外すと、PSMiは動作しません。故障したものを交換すると、PSMiはサービスに復帰します。これは、モジュール全体を交換するよりもはるかに低コストで短納期です。

電力回生 — アクティブなエネルギー戻し

電力回生はAlpha i PSMiの決定的な特徴です。サーボ軸が減速すると、モーターは発電機として機能します。

機械の可動部とモーターローターの運動エネルギーが電気エネルギーに変換されます。抵抗制動システムでは、このエネルギーは放熱抵抗器で熱として放散されます。

PSMiでは、電源部のアクティブフロントエンド回路がこのエネルギーを捕捉し、AC電源グリッドにフィードバックします。

この回生機能は、頻繁な加速・減速サイクルを持つ機械でのエネルギー消費を削減します。

また、抵抗制動の熱負荷を排除し、キャビネット温度と他のコンポーネントへの熱ストレスを低減します。

A16B-2203-0640配線基板は、PSMiの全体的な回路アーキテクチャの一部として、この回生機能をサポートします。

アクティブフロントエンドステージとモジュールの制御回路間のインターフェース経路を提供します。

光ファイバー通信と保守性

FANUCのAlpha iドライブシステムは、PSMiとアンプモジュール間の通信に光ファイバーケーブルを使用します。

光ファイバーリンクは、グラウンドループの問題を排除し、ドライブキャビネットの電気的に過酷な環境でのノイズ耐性を提供し、信号劣化なしで長距離ケーブルを可能にします。

A16B-2203-0640は、PSMiの内部設計の一部として、この通信アーキテクチャとインターフェースします。

Alpha i PSMiファミリーの注目すべき保守性機能の1つ：冷却ファンは、モジュールを分解せずに交換できます。

ファン故障は、ドライブキャビネットコンポーネントにおける一般的なフィールド故障モードです。

定期メンテナンス中に交換できる交換可能なファンは、電源接続を乱したり、モジュールをキャビネットから取り外したりすることなく交換できるため、これらのユニットの熱メンテナンスを大幅に簡素化します。

コンポーネントレベルのサービスパス

A16B-2203-0640配線基板の交換は、コンポーネントレベルの修理です。これは、PSMi筐体を開き、モジュール内部で作業することを意味します。この手順には、適切な予防措置、適切な工具、およびFANUCドライブハードウェアの習熟が必要です。

モジュールを開く前に、主電源バスを完全に放電する必要があります。

電源オフ後、数分間DCバス電圧が残存し、バスコンデンサが放電します。

この修理パスは、PSMiモジュールの電源部と外部ハードウェアが良好な状態であり、故障が配線基板に限定されている場合に正当化されます。配線基板に関連する一般的な故障には、制御信号の失敗、保護回路の故障、および補助電源分配の失敗が含まれます。

続行する前に、故障がこの基板にあることを確認してください。故障が高電圧電源部にある場合、配線基板ではなく、PSMiモジュール全体の交換が適切なパスとなる場合があります。

FAQ

Q1: PSMiにLEDアラームが表示されていますが、ドライブシステムにフォルトはありません。A16B-2203-0640が原因である可能性はありますか？

ドライブシステムフォルトなしのPSMi LEDアラームは、ドライブシステムではなく、電源モジュールの内部回路を指すことが多いです。

配線基板は制御信号と保護回路を処理します。これらの経路の故障は、アンプモジュールをトリップさせることなく、PSMiレベルのアラームを生成します。

アラームLEDパターンをAlpha iメンテナンスマニュアルと比較して、配線基板が影響を受けたコンポーネントであるかどうかを判断する前に、フォルトカテゴリを特定してください。

Q2: 電源オフ直後にPSMi筐体を開いてA16B-2203-0640を交換しても安全ですか？

いいえ。PSMi内部のDCバスコンデンサは、電源オフ後数分間電荷を保持します。

モジュールを開いたり、内部コンポーネントを扱ったりする前に、DCバス電圧が適切定格の電圧計でDCバス端子間で測定して確認された、安全なレベルまで放電するのを待ってください。

経過時間だけに頼らないでください。必ず測定してください。

Q3: A16B-2203-0640はどの特定のPSMiユニットバリアントに搭載されていますか？

この配線基板は、FANUC Alpha i PSMi 5.5 kW、200 VAC電源モジュールであるA06B-6110-H006、A06B-6115-H006、およびA06B-6140-H006に搭載されています。

交換用基板を入手する前に、必ずモジュールラベルで特定のユニット仕様を確認してください。

Q4: A16B-2203-0640は交換ではなく修理できますか？

配線基板のコンポーネントレベルの修理は、故障によっては可能な場合があります。損傷した受動部品、故障した保護デバイス、および腐食したコネクタ接点は、修理可能な場合があります。

独自のFANUC ICを含む故障や、損傷したPCBトレースはそうではない場合があります。

電力障害による火災またはアーク損傷のある基板は、基板の完全性がそのようなイベント後に保証できないため、修理ではなく交換する必要があります。

Q5: 配線基板を交換した後、PSMiはパラメータ設定や初期化が必要ですか？

PSMi配線基板は、CNCメモリモジュールのようにコントローラパラメータを保持しません。

取り付け後、モジュールがLEDアラームなしでクリーンに起動し、ドライブシステムに通電したときにDCバス電圧が通常の規制レベルに達することを確認してください。

光ファイバーリンクを介した正しいCNCからドライブへの通信を確認してください。FROMモジュールのリロードに相当するソフトウェアロード手順は必要ありません。
