| 起源の場所 | 日本 |
| ブランド名 | FANUC |
| 証明 | CE RoHS |
| モデル番号 | A16B-2203-0501 |

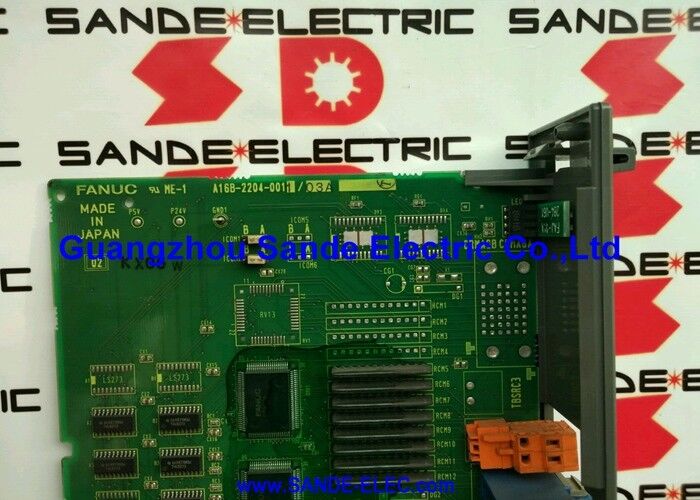

A16B-2203-0501 は、CNC 工作機械で使用される Alpha 世代 AC スピンドル ドライブである A06B-6102 シリーズの FANUC Alpha スピンドル アンプ モジュール内の配線/電源インターフェイス PCB です。 A06B-6102 シリーズは、Alpha-i スピンドル シリーズ (A06B-6111 および A06B-6141) よりも前に開発されたもので、ファナックの Alpha スピンドル ドライブ テクノロジーの第一世代を表します。
A06B-6102 ファミリの Alpha スピンドル アンプは、CNC のスピンドル速度コマンドを可変周波数、可変電圧の AC 出力に変換し、機械の全速度範囲にわたって、オリエンテーションおよびリジッド タッピング操作を通じて、AC スピンドル モーターの速度とトルクを正確に制御します。
| パラメータ | 価値 |
|---|---|
| 互換性のあるドライブ | A06B-6102シリーズ スピンドルアンプ |
| ドライブシリーズ | 6102（ファナックアルファスピンドル） |
| ボードの種類 | スピンドルドライブ配線板 |
| 応用 | CNC工作機械主軸制御 |
| シリーズ | A16B-2203 |
A06B-6102 アンプとその A16B-2203-0501 ドライブ ボードは、CNC スピンドル操作の全範囲をサポートします。
可変速度:CNC の S-Function から速度コマンドを受け取り、加工サイクル全体を通じて、変化する切削負荷に対して指令された速度を維持します。
スピンドルの向き:自動工具交換のためにスピンドルを正確な角度位置で停止します。ドライブ基板のゲート駆動回路は IGBT スイッチングを制御し、制御された減速と位置保持を可能にします。
リジッドタッピング:フローティングタップホルダーを使用せずにねじ切りを行うための同期スピンドルと Z 軸動作 - A16B-2203-0501 が提供するゲート駆動回路によるリアルタイムのトルク制御が必要です。
スピンドルドライブボードの障害 — マシニングセンター:ファナック制御マシニング センターの A06B-6102 スピンドル アンプは、モータ イネーブルでスピンドル アラームを発生します。スピンドル モーターとエンコーダーを確認した結果、A16B-2203-0501 がドライブ ボードの障害であると特定されました。交換するとスピンドルアンプの動作が正常に戻ります。
A06B-6102 スピンドルアンプのリビルド:A06B-6102 スピンドル アンプのオーバーホールを行う技術者は、包括的なパワー ステージの更新の一環として、スピンドル制御 PCB とともに A16B-2203-0501 を交換します。
Q1: A16B-2203-0501 は、同じアンプ内のスピンドル制御 PCB とどのように異なりますか?
A16B-2203-0501 は、パワー ハードウェア、つまり IGBT ゲート ドライブのルーティング、電流センサーの信号パス、インバーター ブリッジからの障害信号の収集を処理します。スピンドル制御 PCB は、調整アルゴリズム、速度ループ、CNC からのシリアル スピンドル通信、およびスピンドル方向ロジックを処理します。アンプを正しく動作させるには両方のボードが必要です。パワーステージアラーム (IGBT 関連) は通常、配線基板に関係します。通信または速度ループのアラームは、制御 PCB に関係しています。
Q2: FANUC CNC システムのどのスピンドル アラーム コードが A16B-2203-0501 障害を示していますか?
スピンドル電力段の障害により、CNC ディスプレイに SP シリーズ アラーム コードが生成されます。通常は、スピンドル インバータ、IGBT、またはハードウェア レベルのスピンドル アンプの障害を示す SP1xx コードです。これらのアラームは、モーター電流が負荷レベルに達する前に、スピンドルが有効になるとすぐに表示されます。これらは、スピンドル過負荷または過速度アラーム (負荷がかかった状態での動作中に発生する) とは異なります。ファナック スピンドル アンプのアラーム コード リストにより、特定の障害位置が特定されます。
Q3: A16B-2203-0501 は A16B-2203-0500 (隣接する基板) と互換性がありますか?
どちらのボードも A16B-2203-050x スピンドル ドライブ ボード シリーズに含まれており、A06B-6102 ファミリに対応します。これらが正確に互換性があるかどうかは、6102 シリーズ内の異なるスピンドル アンプ電力定格またはハードウェア リビジョンに対応するかどうかによって決まります。隣接する番号を置き換える前に、実装されているボードのラベルおよび該当する FANUC Alpha スピンドルアンプ保守マニュアルを確認してください。
Q4: A16B-2203-0501 を交換する場合、どのような安全上の注意が適用されますか?
工作機械の主電源の電源を切り、ロックアウトします。 Alpha スピンドル アンプは、電源が切断された後も DC バス電圧を保持します。ファナックのメンテナンス マニュアルの放電手順に従い、内部アクセス前にバス電圧が 50V 未満であることを確認してください。配線基板は、完全な DC バス電位で IGBT トランジスタに隣接して取り付けられます。 A16B-2203-0501 は、静電気防止対策を行って取り扱ってください。
Q5: A16B-2203-0501 を交換するには、スピンドルパラメータの再入力が必要ですか?
いいえ。スピンドル パラメータは、スピンドル ドライブ ボードではなく、CNC コントロール ユニットのパラメータ メモリに保存されます。 A16B-2203-0501 を交換しても、保存されているパラメータには影響しません。交換品を取り付けた後、完全な機械加工作業に戻る前に、低速でスピンドルの応答が正しいことを確認してください。
