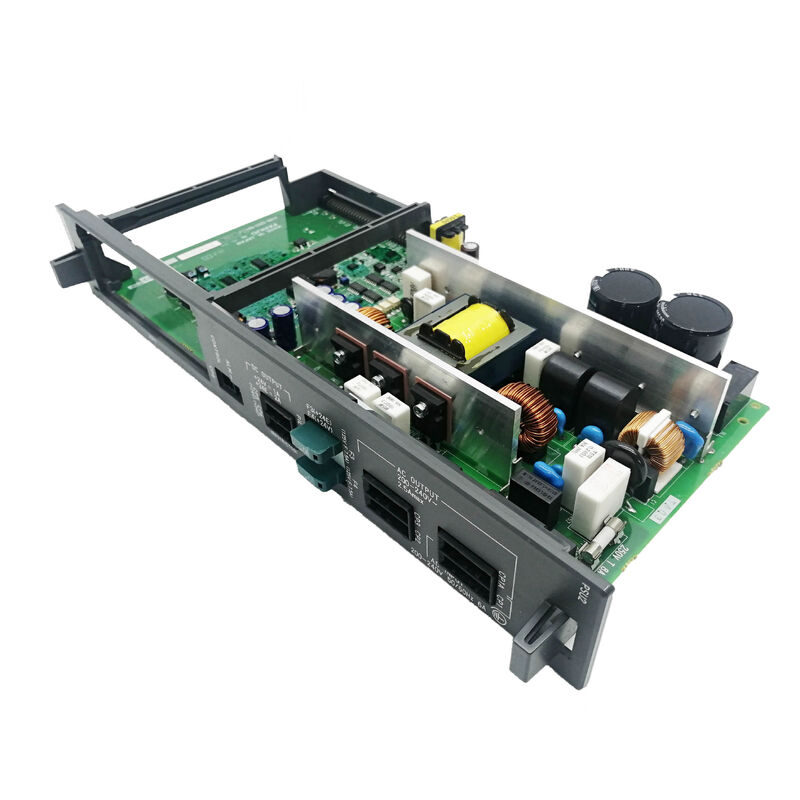

FANUC PCB FOR SERVO AMPLIFIER A16B-2203-0454 A16B22030454 A16B-22O3-O454 セルボ増幅器用PCBは,A16B-2203-0454 セルボ増幅器用PCBは,A16B-22030454 A16B-22O3-O454 セルボ増幅器用PCBは,A16B-2203-0454 A16B-22030454 A16B-22O3-O454 セルボ増幅器用PCBは,A16B-2203-0454 A16B-22030454 A16B-22O3-O454

A16B-2203-0454 FANUC アルファ SVM1-130 パワー/ワイヤリングボード A06B-6096-H106 / 130A 単軸 / FSSB / 16i

A06B-6096-H106 SVM1-130 アルファ セルボ モジュール

GE Fanuc アルファ サーボアンプのマニュアル (B-65165E/02) はこう確認していますA16B-2203-0454は,A06B-6096-H106 SVM1-130のワイヤリングボードです. 130Aピーク電流容量のFANUCの単軸アルファシリーズセルボモジュールこれは,大きなCNC機械の最も要求の高いサーボ軸に対応する,高電流,単軸駆動です.

SVM1-130は,このシリーズのSVM2双軸モジュールと同じ物理形式の 90mm幅の伺服モジュールです.しかし,単軸駆動として構成され,その全電流容量を1つの高需要のサーボ軸に集中させる.

基本規格

SVM1-130 大型機械のサーボアプリケーション

SVM1-130は,標準の40Aまたは80A伺服モジュールの容量を超えた持続的な高伺服電流を要求する重軸を持つ機械機器用大型機械アプリケーションのために設計されています.

重い機械加工センター軸:重いパレットと大きな柱またはスライドマスの大きな水平加工センターは,重力と切断力の負荷の組み合わせの下で位置位置の精度を保つために高いサーボ電流を必要とします..

モーター用:SVM1-130は,最も要求の高いCNC機械ツールの軸アプリケーションで使用されるA22/3000およびA30/3000クラスの高出力サーボモーターのFANUC Alphaサーボモーターを動かすことが確認されています.

大型回転センターZ軸:重量CNC回路の主要Z軸は,大きなシールまたはツールストップマッサージで,適切なサーボ性能のためにSVM1-130の130A容量を必要とする可能性があります.

応用シナリオ

SVM1-130 電源板の障害大規模な加工センターのFANUC Alpha SVM1-130伺服モジュールは,内部PCBレベルの障害が発生します. IGBTトランジスタは良好ですが,ドライブが正しく反応しません.A16B-2203-0454の配線/電源板が識別されています交換は正規のセルボモジュール内部信号路線を回復します

HRV3 アップグレードA facility upgrading a Series 16i/18i/21i machine tool to HRV3 servo control replaces the A06B-6096-H106 board set — A16B-2203-0454 (wiring board A16B-2203-045X) paired with A20B-2100-054X (control card) to complete the HRV3 configuration.

よくある質問

Q1:A16B-2203-0454が私のSVM1-130の正しい配線板であることをどのように確認できますか?

サーボモジュールの正面名札から識別します.A06B-6096-H106と表示されている場合,A16B-2203-0454は確認された配線板です.GE Fanuc アルファ サーボアンプ手帳 B-65165E/02 は,この割り当てを直接確認します設置されたワイヤリングボードのラベルも読む.

Q2:標準制御カード (A16B-2202-0790) とHRV3バージョン (A20B-2100-0542) の違いは何ですか?

A16B-2202-0790は,SVM1-130の標準アルファ伺服制御カードである.早期バージョン) は,FANUCのHigh Response Vector Control 3伺服アルゴリズムを備えたHRV3対応の制御カードで,より速い回路回路応答と改善された位置精度を提供します.HRV3を使用する場合,配線板 (A16B-2203-045X) と制御カード (A20B-2100-054X) の両方が同時に HRV3 バリエントでなければならない.

Q3:A16B-2203-0454の電線板の故障とIGBTトランジスタの故障を示すサーボアラームは?

IGBTトランジスタの故障は,通常,ドライブを有効にするとすぐにオーバー電流またはオーバー電流オーバー電流検出アラーム (SVアラーム9または類似) を発生させる.ワイヤリングボードの故障はゲートドライブの故障として現れる可能性があります (トランジスタは健全な電源にもかかわらず切り替わらない)静的テストで確認された健全なIGBTトランジスタにもかかわらず,電流フィードバック異常または異常なアラーム行動.IGBTトランジスタが静的抵抗テストを通過しても,ドライブがまだ故障した場合A16B-2203-0454は 次の診断対象です

Q4: A16B-2203-0454 にアクセスする前に,A06B-6096-H106 の内部にはどのような安全対策が適用されますか?

SVM1-130 DC バスは,電源源を 283 〜 325 V AC 入力から約 280 〜 325 V DC で動作します.電源を取り除く後にこの電圧は持続します.内部ボードにアクセスする前に,校正ボルトメーターを使用してDCバスが30V未満であることを確認. A16B-2203-0454 をESD 安全な表面に抗静的腕帯で操作する.

Q5:A16B-2203-0454を交換するには,サーボパラメータを再入力する必要がありますか?

セルボモジュールの配線ボードではなく,CNCのパラメータメモリにセルボパラメータが配置されています.CNCは電源開始時にサーボパラメータをダウンロードする.低速で軸の正規のサーボ応答を確認し,機械を生産に戻す.
