| 起源の場所 | 日本 |
| ブランド名 | FANUC |
| 証明 | CE RoHS |
| モデル番号 | A16B-2203-0331 |
FANUC Alpha スピンドル アンプ製品ラインは、複数のドライブ世代とモデル ファミリをカバーしています。 A06B-6102 はこれらのファミリーの 1 つで、特定のスピンドル モーターと制御インターフェイス要件を持つファナック CNC 設備全体で使用されるスピンドル アンプ シリーズです。
ファナックの Alpha スピンドル ドライブ全体のカタログの中で、6102 シリーズは次の製品と並んでいます。

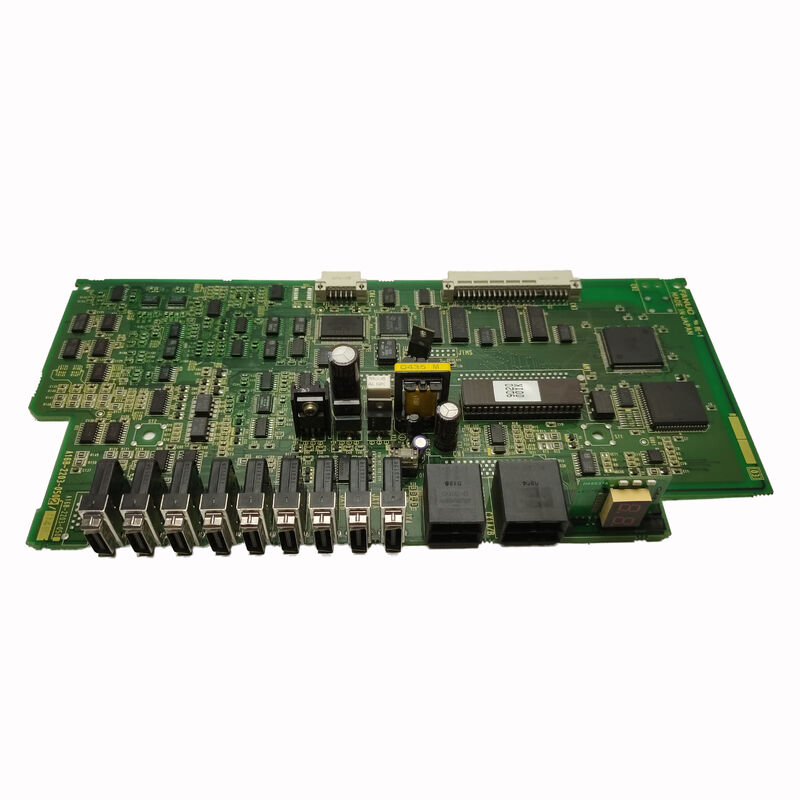

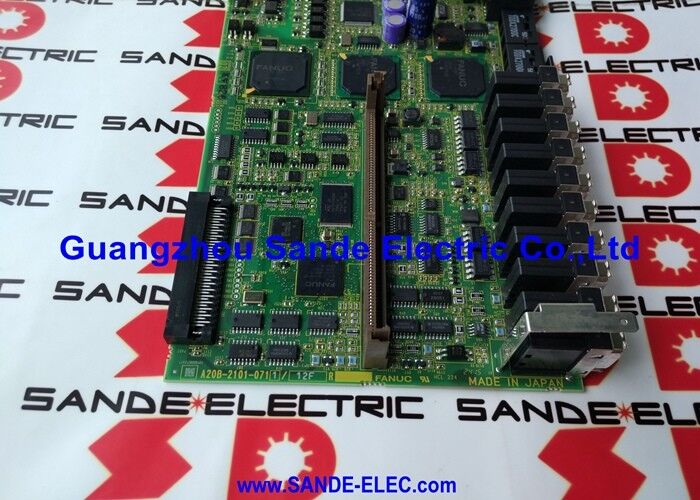

A16B-2203-0331 は、A06B-6102 シリーズの制御ボード (トップ カード) です。これは、スピンドル速度調整、シリアル スピンドル バス通信、保護モニタリング、およびスピンドル モーター出力段の IGBT ゲート ドライブを管理するインテリジェント PCB レイヤーです。
| パラメータ | 価値 |
|---|---|
| 部品番号 | A16B-2203-0331 |
| 互換性がある | A06B-6102 スピンドルドライブ |
| 互換性もあります | A06B-6088 SPMシリーズ（033x代替品） |
| ボードの種類 | スピンドルドライブ制御基板 |
| シリーズ | A16B-2203 |
6088 および 6102 シリーズを含む Alpha スピンドル モジュールには、ツイン 7 セグメント LED ディスプレイが装備されています。これらの表示は次のとおりです。
A16B-2203-0331 制御ボードはこの LED ディスプレイを管理し、制御サイクルごとにドライブのステータス レジスタからその内容を更新します。
6102 シリーズ スピンドル アンプ制御ボードの障害:A06B-6102 シリーズ スピンドル アンプを備えた FANUC CNC マシンでは、持続的なスピンドル アラームが発生します。 A16B-2203-0331 制御基板に障害があると特定されました。交換すると、スピンドル速度調整とシリアルスピンドル通信が復元されます。
6088 SPM シリーズ コントロール カードの代替品:A06B-6088 SPM モジュールを搭載したマシニング センターでは、コントロール カードの交換が必要です。プライマリ カード ファミリ (A16B-2202-043x) が使用できない場合は、互換性のある 033x ファミリの A16B-2203-0331 が代替手段を提供します。
Q1: 6088 SPM モジュールで使用する場合の A16B-2203-0331 (033x ファミリ) と A16B-2202-0432 (043x ファミリ) の違いは何ですか?
CNC Electronics は、「A16B-2202-043x または A16B-2203-033x」の両方が同じスピンドル モジュール位置で機能することを確認しています。 2 つのファミリーは機能的に同等の代替品です。各ファミリー内の特定のバリアント (0331、0332、0432、0435) は、ソフトウェアのバージョンまたはハードウェアの世代に関連している可能性があります。交換品を注文する前に、ボードのラベルでどのバリアントがインストールされているかを確認してください。
Q2: A16B-2203-0331 にはスピンドル モーター ソフトウェアが搭載されていますか?
Alpha シリーズのスピンドル制御カードには、互換性のあるスピンドル モーターのタイプを識別するソフトウェア コードが含まれています。 CNC Electronics は、SPM モジュールには「異なるソフトウェアを示す #H50x サフィックス、つまり #H500 または #H501」が付いていることに注意してください。これらのソフトウェアのバリアントはモーターの互換性に影響します。 A16B-2203-0331 を入手する場合は、元の基板のラベルでソフトウェア バージョンを確認し、取り付けられているスピンドル モーターとの互換性を確認してください。
Q3: A06B-6102 シリーズは通常どのようなスピンドル モーターを駆動しますか?
A06B-6102 シリーズは、FANUC のスピンドル アラーム文書に A06B-6088 および他の Alpha スピンドル シリーズと並んで記載されており、FANUC Alpha シリーズ AC スピンドル モータに使用されることを示しています。マシンのスピンドルアンプのマニュアルから特定のモーターモデルを確認してください。
Q4: A16B-2203-0331 の交換にはスピンドルパラメータの変更が必要ですか?
いいえ。スピンドルパラメータ（速度制限、ギア比、加速度、モータタイプの選択）は、CNC のメインパラメータメモリに保存されます。制御基板を交換しても、保存されているパラメータには影響しません。交換品を取り付けた後、CNC のシリアル スピンドル通信が再確立されていることを確認し、生産に戻る前にスピンドルを全速度範囲で動作させます。
