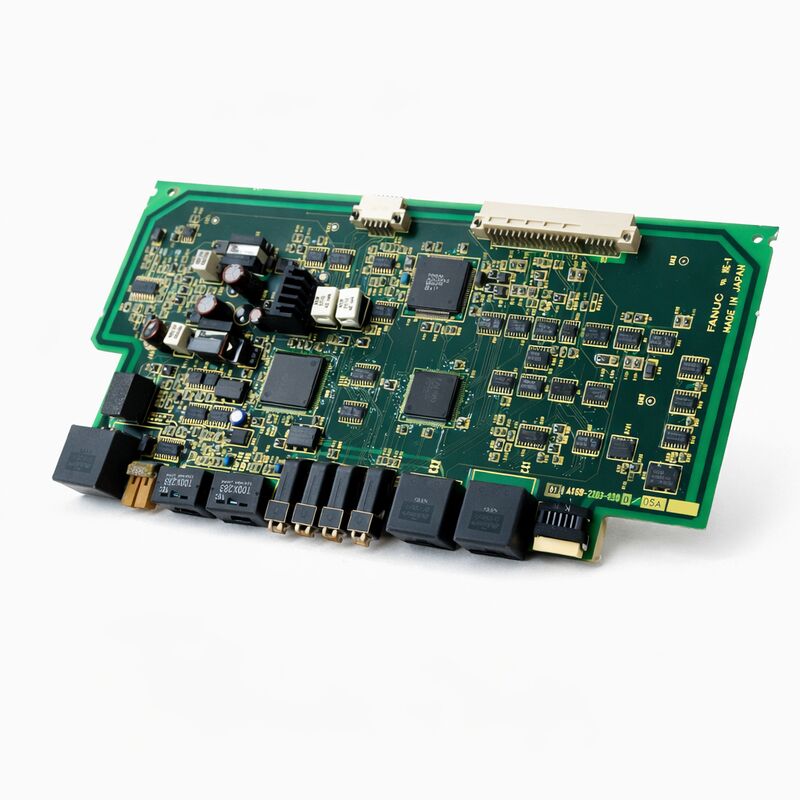

FANUC A16B-2203-0300 インターフェイスボード A16B22030300 A16B-22O3-O3OO

FANUC A16B-2203-0300 | Alphaシリーズ SVM1-240 サーボアンプ配線基板 — A06B-6096-H107、A16B-2203 高電流単軸パワー基板、日本原産

概要

FANUC A16B-2203-0300 は、FANUCのA06B-6096 Alphaシリーズの240Aピーク電流単軸サーボアンプであるAlphaシリーズSVM1-240用の電源配線基板です。ピーク電流240AのSVM1-240は、Alpha世代で最も高電流の単軸サーボドライブの1つであり、非常に高いトルクを発生させる必要があるサーボモーター向けに設計されています。大型機械加工センターの大型軸、ガントリーヘッド、大型回転テーブル、その他の高力アプリケーションで、小型サーボモーターでは必要なトルクを供給できない場合に最適です。A16B-2203基板ファミリー全体は、幅広いAlphaシリーズサーボアンプモジュール用の配線基板をカバーしています。

このファミリーは、コンパクトなサーボ軸用の小電流基板から、240A構成用のA16B-2203-0300のような高電流基板までを網羅しています。

ファミリー内の各基板は、関連するアンプモジュールの特定の電流範囲に合わせてサイズと定格が設定されています。電流検出抵抗器、ゲート駆動回路、バス電流経路、および熱設計はすべて定格電流に合わせてスケールアップされています。

A06B-6096 Alphaシリーズアンプ世代は、FANUCのサーボドライブの歴史において特定の場所を占めています。これはAlpha (非i) 世代であり、Alpha i (A06B-6114、-6124、-6127シリーズ) の前身です。

A06B-6096は、Series 16B/C、18B/C、21B、15B、および初期のiシリーズを含むFANUC CNC世代の高性能サーボアンプとして機能しました。この時期は、FANUCがType A/BアナログインターフェースからFSSB (光ファイバーシリアルサーボバス) デジタルインターフェースへ移行していた時期でした。

FSSBインターフェースを備えたSVM1-240は、Alphaシリーズ範囲の高電流端を表しています。

主な仕様

パラメータ

値

DCバス接続:

PSM (電源モジュール) からの共有DCバスは、整流された300V DCをSVM1モジュールに供給します。

配線基板はこのバス接続を終端し、DCバス電圧をモーター電流をスイッチングするIGBTトランジスタブリッジに分配します。 ピーク定格240Aでは、この基板上のバス電流経路はかなりの瞬時電流を流す必要があります。銅トレースとバスバー接続はそれに応じてサイズ設定されています。

IGBTゲート駆動:

SVM1-240のパワーセクションにあるIGBTトランジスタは、モーター電流を制御する実際のスイッチです。

配線基板はゲート駆動回路を伝送します。これは、制御基板から低レベルのゲートコマンド信号を受信し、それを大型IGBTを確実にスイッチングするために必要な高電圧、高電流のゲートパルスに変換する絶縁ゲートドライバICです。制御基板の低電圧信号と高電圧ゲート駆動回路間の絶縁は、安全な操作に不可欠です。

電流検出:

配線基板には、実際のモーター相電流を測定する電流検出要素 (通常はシャント抵抗器またはホール効果センサー) が含まれています。

これらの測定値は制御基板のサーボアルゴリズムにフィードバックされ、アルゴリズムはそれを使用して電流制御ループを閉じます。 ピーク240Aでは、電流検出の精度が重要です。電流フィードバックのエラーはトルク制御エラーに直接影響し、サーボループの安定性を損なう可能性があります。

モーター出力端子:

モーター相接続 (U、V、W) は配線基板で終端されます。

これらの端子は、全定格電流に対応するサイズになっており、ロジック回路およびシャーシからの必要な絶縁が含まれています。高電流Alphaシリーズドライブ — 保守の優先事項

SVM1-240は大型軸サーボモーターを駆動します。これらのモーターは物理的に重く、熱的に要求が高く、機械的に大型機械構造に結合されています。これらのドライブの保守には、低電流時よりも高電流時に重要な要素への注意が必要です。

熱管理:

高電流動作は、IGBTモジュールでかなりの熱を発生させます。

SVM1-240はヒートシンクと、多くの設置では強制空冷ファンに依存しています。冷却ファンの継続的な動作は非常に重要です。ファンが故障すると熱が蓄積し、IGBTとコンデンサの劣化を加速させ、最終的に熱シャットダウンを引き起こします。定期的なファン点検と交換 (通常、稼働時間に応じて3〜5年ごとが推奨されます) は、SVM1-240および関連する高電流ドライブの標準的な保守です。

コンデンサの劣化:

SVM1-240の電源セクションにあるDCバスコンデンサと、配線基板自体のフィルタコンデンサは、時間の経過とともに劣化します。劣化コンデンサはESR (等価直列抵抗) が増加し、急激な電流変化下でのDCバス電圧を平滑化する能力が低下します。

動作中の症状はDCバスリップルの増加であり、高トルク過渡時に過電圧アラームをトリガーする可能性があります。10年以上使用されているドライブの場合、計画的なオーバーホールの際に行われるコンデンサ交換が標準的なアプローチです。

接続点検:

ピーク240Aでは、接続不良は局所的な加熱を引き起こし、炭化、酸化、最終的には接続点の熱的故障を引き起こす可能性があります。バスバー接続およびモーター相端子の定期的な点検と増し締めは、重要な保守作業です。

よくある質問Q1: SVM1-240は、重い加速中にIPMアラームが発生します。これはA16B-2203-0300配線基板の故障を示していますか？

重い加速中のIPM (インテリジェントパワーモジュール) アラームは、いくつかの原因から発生する可能性があります。

まず、アラームが過電流か過熱かを確認してください。アラームコードで区別されます。

加速中の過電流は、指令された加速がモーターとドライブの定格限界を超えているか、モーターが過剰な電流を引き込む巻線問題を抱えていることを示唆します。加速中の過熱は、冷却不足を示唆します。

真のIPM故障 (トランジスタモジュール焼損) は、軽い負荷でも即座にアラームとして現れます。

配線基板が疑われるのは、主に定格能力をはるかに下回る負荷でIPMアラームが発生し、他の原因が排除された場合です。

Q2: A16B-2203-0300はSVM1-360 (A06B-6096-H108) と一緒に使用できますか？

いいえ。A16B-2203-0300はSVM1-240 (A06B-6096-H107) の配線基板です。SVM1-360は異なる配線基板であるA16B-2203-0301を使用します。

これらの基板は、IGBT構成、電流検出キャリブレーション、および熱設計が異なります。

-0300基板を-0301アプリケーションで使用する (またはその逆) と、不正確な電流検出、誤った電流制限、および潜在的に危険な動作につながります。

常に配線基板を特定のパワーモジュール指定に一致させてください。

Q3: SVM1-240の制御基板 (A20B-1006-0485) は問題ありませんが、配線基板が故障しました。配線基板のみを交換できますか？

はい、アンプモジュールを分解して配線基板に個別にアクセスできる場合。

FANUC AlphaシリーズSVMモジュールは、制御基板と配線基板を個別に保守できるように設計されています。両基板は既知のコネクタで接続され、物理的に分離可能です。

配線基板の交換にはパワーセクションでの作業が必要です (電源オフ後もDCバスコンデンサに蓄積されたエネルギーが残っている場合があります — 配線基板のコンポーネントに触れる前に、必ずDCバスが完全に放電されていることを確認してください)。

社内に能力がない場合は、FANUC認定のサービス担当者にこの手順を依頼してください。

Q4: A16B-2203-0300配線基板を交換した後、軸は動作しますがトルクが低下しているようです。何をチェックすべきですか？

配線基板交換後のトルク低下は、通常、電流検出の問題です。交換基板の電流検出要素は、元の基板とキャリブレーションがわずかに異なる場合があります。

サーボ制御アルゴリズムは電流フィードバックを使用してトルク制御ループを閉じますが、フィードバックが実際の電流よりも高く読み取られる場合 (キャリブレーションエラーの一般的な方向)、アルゴリズムは過電流を回避するために早期に電流を制限します。

この軸のCNC内の電流検出キャリブレーションパラメータを確認し、必要であればAlphaシリーズ保守マニュアルに記載されている電流ループキャリブレーション手順を実行してください。

Q5: SVM1-240は15年間使用されています。アラームが発生していなくても、配線基板を予防的に交換すべきですか？

15年前のドライブ基板の予防交換は、計画外のダウンタイムが高価になる重要な生産軸に対して正当化されます。

その年齢では、配線基板上の電解コンデンサは劣化している可能性が高いです。容量が減少し、熱サイクルによってESRが増加しています。

故障を待つのではなく、計画的なメンテナンス期間中に計画的なオーバーホール (配線基板とコンデンサの両方を交換し、ヒートシンクを清掃し、冷却ファンを交換し、すべての接続を点検する) を行うことで、ドライブは新品に近い信頼性に戻ります。

専門のFANUC修理センターでは、コンデンサ交換を含む配線基板のオーバーホールサービスを提供しており、基板全体の交換よりも費用対効果の高い代替手段です。
