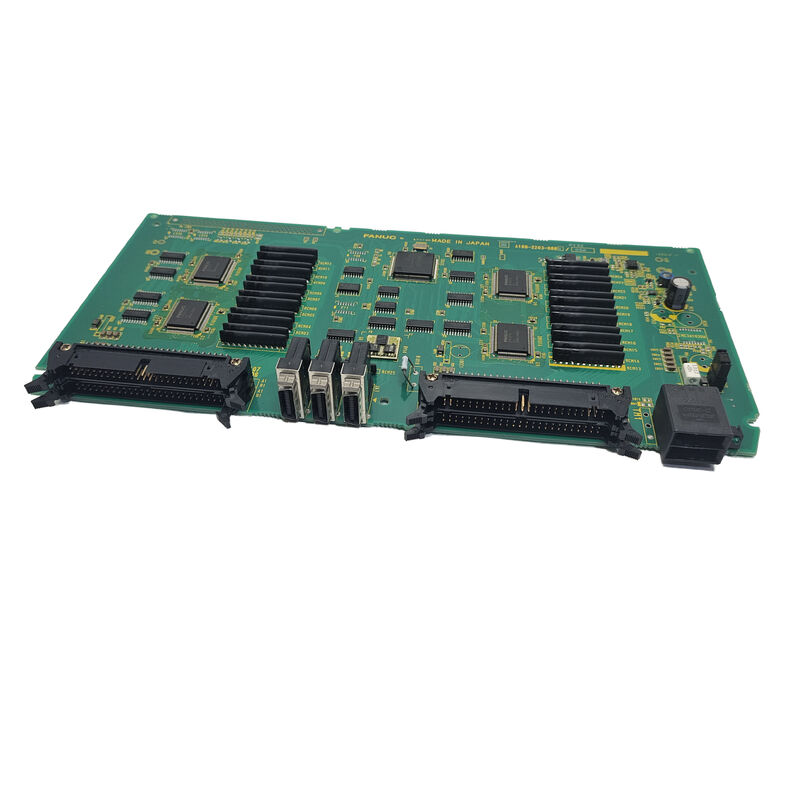

Fanuc A16B-2203-0200 インターフェースボード A16B22030200 A16B-22O3-O2OO

A16B-2203-0200 | FANUC A16B-2203 シリーズ PCB — CNC インターフェース / 産業オートメーション / 日本製

A16B-2203-020x — 多彩なシリーズ内

A16B-2203 の番号付けは、ファナックの製品世代にわたる幅広いボード タイプに及びます。このシリーズの 02xx グループは、01xx I/O ボード (シリーズ 0-C の C タイプ I/O)、05xx ～ 07xx サーボおよびスピンドル配線ボード (αis/αi アンプ内部)、および 08xx ～ 09xx 電源およびロボット コントローラ ボードから分離された、別個の機能ゾーンに位置します。

A16B-2203-02xx シリーズのボードは、FANUC CNC およびオートメーション アーキテクチャ内の特定のインターフェイスまたは制御機能を提供します。ファナック シリーズ 0-C/0-D メンテナンス マニュアル (GFZ-61395E/06) では、サーボ軸インターフェイス カードに関連する A16B-2203-020x シリーズについて言及しています。

A16B-2203-0020:シリーズ 0-C CNC 用の 4 軸サーボ インターフェイス カード (タイプ B インターフェイス、第 1 軸と第 2 軸、第 3 軸と第 4 軸) — CNC メインボードとサーボ アンプ ユニット間のサーボ軸接続を最大 4 つの制御軸に提供します。

A16B-2203-0021:シリーズ 0-C の同じサーボ インターフェイス カード ファミリの 2 軸バリアント。

A16B-2203-0200 はこれと同じ数値ゾーンにあり、インストールされているファナック システム内で定義されたインターフェイス機能を提供します。

主要な製品情報

シリーズ 0-C 時代のインターフェイス ボード — 設計原則

A16B-2203-02xx ファミリは、シリーズ 0-C および関連する CNC 世代のハードウェア アーキテクチャ内で動作します。これらの CNC システムは、次のようなモジュラー カード アーキテクチャを使用します。

軸インターフェースカードCNC のメイン プロセッサをサーボ アンプ ドライブに接続し、デジタル軸コマンドをドライブ ハードウェアが理解できる通信形式に変換します。

信号配線ボードCNC の内部バスと接続されたハードウェアの間で制御信号を集約および分配し、メイン CPU からのコマンドが競合することなく正しい宛先ボードに到達することを保証します。

特殊なインターフェース PCB特定の工作機械機能またはシリーズ 0-C 世代に固有の通信プロトコルに対してハードウェア固有の接続を提供します。

A16B-2203-0200 は、特定の CNC システムに取り付けられたラベルから確認できるように、このアーキテクチャで定義された役割を果たします。

アプリケーションシナリオ

CNCインターフェースボードの交換：FANUC CNC システムで、A16B-2203-0200 ボードに追跡可能な障害が発生しました。ボードは部品番号ラベルから識別され、交換品が調達され、システム機能が復元されます。

メンテナンス用の予備在庫:A16B-2203-0200 ボードを搭載した FANUC CNC 機器を運用している施設では、ボード障害への迅速な対応を可能にするためにスペアを維持しています。

よくある質問

Q1: A16B-2203-0200 がファナック システムに適したボードであることを確認するにはどうすればよいですか?

取り付けられたボードのラベルから部品番号を読み取ります。 A16B-2203-0200 と表示されている場合、これは確認済みの交換品です。該当する CNC モデルのファナック メンテナンス マニュアルのスペアパーツ リストと相互参照します。マニュアルでは、各ボード スロットがその部品番号と機能の説明にマッピングされています。

Q2: A16B-2203-0200 は C タイプ I/O ボード (A16B-2203-0110/0111) に関連していますか?

いいえ。C タイプ I/O ボードは A16B-2203-01xx 範囲 (0110、0111、0112) です。 A16B-2203-0200 は 02xx 範囲にあり、同じ A16B-2203 シリーズ内の異なる機能グループです。シリーズ番号だけでは同じ機能を示すものではありません。シリーズ内の特定の部品番号によって機能が決まります。

Q3: A16B-2203-0200 の交換には CNC 構成の変更が必要ですか?

これは取締役会の機能的役割によって異なります。構成データを保存せずに信号を渡すインターフェイス ボードは、通常、交換後の変更は必要ありません。アドレス構成またはハードウェア設定を保持するボードでは、交換後の構成が必要になる場合があります。該当するファナック保守資料よりご確認ください。

Q4: A16B-2203-0200 にはどのような ESD 予防措置が適用されますか?

ESD 対策済みの作業面上で、接地された静電気防止リスト ストラップを使用して取り扱ってください。静電気防止パッケージで保管および輸送してください。内部ボードにアクセスする前に、CNC の電源を完全に切ります。 A16B-2203 シリーズ ボードの SMD 構造 IC は ESD に敏感です。
