| 起源の場所 | 日本 |
| ブランド名 | FANUC |
| 証明 | CE RoHS |
| モデル番号 | A16B-2203-0110 |

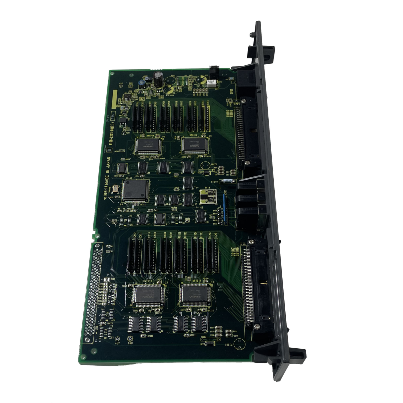

A16B-2203-0110 は C7 で、A16B-2203-01xx ファミリの中で最大容量の I/O ボードです。 104 個のデジタル入力と 72 個のデジタル出力は、完全装備のシリーズ 0-C CNC 工作機械の完全な I/O 補完を表します。
104 デジタル入力カバー: 機械ドアのインターロック、軸リミット スイッチ (オーバートラベルおよび基準位置)、主軸の向きの完了、工具マガジンの位置エンコーディング、油圧の確認、クーラント レベル センサー、チャックのクランプ/アンクランプ、心押し台の確認、パレット位置センサー、オペレーター パネルのモード セレクター接点、送り速度オーバーライド ステージ、主軸速度オーバーライド ステージ、非常停止チェーンの監視、およびすべての補助機能完了信号。
72 デジタル出力ドライブ: クーラントポンプリレー、油圧ポンプスタート、スピンドルスタート/方向コンタクタ、軸ブレーキリリースソレノイド、ドアロックソレノイド、ツールマガジン前進/後退リレー、チャッククランプソレノイド、パレットクランプリレー、インジケータランプ(サイクルアクティブ、クーラントオン、アラーム、スピンドル作動)、およびすべてのMコードリレー出力。
複雑な機械、特に自動工具交換装置、パレット システム、または複数の補助機能を備えた機械の場合、104/72 C7 の全容量が正しい仕様です。
| パラメータ | 価値 |
|---|---|
| 指定 | C7 (完全に実装されている) |
| デジタル入力 | 104 |
| デジタル出力 | 72 |
| 工事 | 表面実装 (SMD) |
| CNC システム | 0-C、0-D、0-F |
| 互換性がある | 0-MC、0-TC、0-MD、0-TD、0-MF、0-TF |
| 重さ | 0.90ポンド |
| 置き換えられます | A16B-1212-0220 |
| ファナックマニュアル | GFZ-61395E/06 |
A16B-2203-0110 は「完全な C7 仕様入出力の表面実装バージョン」です。その構造は全体的に SMD (表面実装デバイス) です。これは、DNC Electronics が古い「非表面実装」バージョンであると認めている以前の A16B-1212-0220 とは区別されます。
非 SMD 構造から SMD 構造への移行により、以下がもたらされました。
A16B-2203-0110 は現行世代の C7 ボードで、「後期世代 0-C コントロール」、つまり 0-C ハードウェアが成熟するにつれて構築されたマシンに適合します。以前の 0-C マシンには A16B-1212-0220 が搭載されている場合があります。
0-MCマシニングセンターC7基板交換：自動工具交換装置を備えた FANUC 0-MC マシニング センターは、完全な 104/72 マシン インターフェイスに A16B-2203-0110 C7 ボードを使用しています。ボードに断続的な障害が発生します。テスト済みの A16B-2203-0110 に交換すると、完全な I/O 機能が復元されます。
0-TD二タレット旋盤:2 つのタレットと油圧チャックを備えたツインタレット 0-TD CNC 旋盤は C7 ボードを使用します。104 個の入力は、両方のタレット位置エンコーダ、油圧センサー、およびオペレータ パネルからの完全な信号セットに対応します。
Q1: A16B-2203-0110 は、古い 0-C マシンの A16B-1212-0220 を直接置き換えることができますか?
どちらも C7 I/O ボード (104/72 DI/DO) であり、同じ機能を果たします。 A16B-2203-0110 は「後期世代 0C コントロールを搭載した C/D 入出力カードの後期バージョン」、A16B-1212-0220 は古い非 SMD バージョンです。ほとんどの 0-C アプリケーションでは、A16B-2203-0110 で A16B-1212-0220 を置き換えることができますが、FanucWorld の交換メモには「交換は A16B-2203-0110 でなければなりません」と記載されています。つまり、交換クレジット プログラムには一致するボード番号が必要です。標準的な交換の場合は、特定のマシンのマニュアルでハードウェアの互換性を確認してください。
Q2: A16B-2203-0110 のコネクタの指定は何ですか?
A16B-2203-0110 は、Honda コネクタ M18、M1、M20 (DI/DO) および M2、M19 (出力) を使用します。 104/72 C7 構成の完全なコネクタ セットは、FANUC シリーズ 0-C/0-D ハードウェア接続マニュアルで確認されています。
Q3: A16B-2203-0110 は 0-C と 0-D CNC システムの両方で動作しますか?
はい。 「この I/O が NC と MC の間でインターフェイスする OC コントロールまたは OD、OF 構成を実行しています。」 DNC エレクトロニクスも同様に、C7 I/O ボードを使用して、0-MD、0-TD、0-TTD、0-MF、0-TF、および 0-TTF 構成、つまりシリーズ 0 の後期 CNC バリアントの全範囲との互換性を確認しています。
