| 起源の場所 | 日本 |
| ブランド名 | FANUC |
| 証明 | CE RoHS |
| モデル番号 | A16B-2203-0111 |

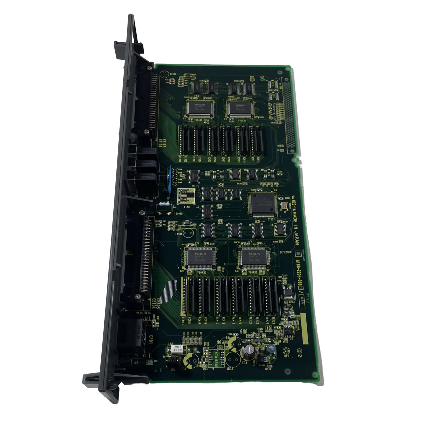

FANUC シリーズ 0-C CNC 用の A16B-2203-01xx I/O ボード ファミリ内では、3 つの容量レベルがさまざまな工作機械の複雑さの要件に対応します。
| ボード | 指定 | DI | する |
|---|---|---|---|
| A16B-2203-0110 | C7 (フル) | 104 | 72 |
| A16B-2203-0111 | C6(ミッド) | 80 | 56 |
| A16B-2203-0112 | C5 (ベーシック) | 40 | 40 |
C6 (A16B-2203-0111) は、完全に指定された C7 と最小限の C5 の間に位置します。その 80/56 DI/DO 数は、中複雑度の CNC 工作機械の I/O 要件をカバーします。つまり、基本的な C5 が提供する以上のものを必要とする機械ですが、自動パレット チェンジャーと工具マガジンを備えた複雑なマシニング センターの完全な信号補完には達しません。
これにより、C6 は以下に対して正しい仕様になります。
| パラメータ | 価値 |
|---|---|
| 指定 | C6 |
| デジタル入力 | 80 |
| デジタル出力 | 56 |
| CNCシステム | シリーズ0-C、0-D |
| シリーズ | A16B-2203 |
| ファナックマニュアル参照 | GFZ-61395E/06 |
A16B-2203-0111 は、I/O リンク シリアル インターフェイスを介してシリーズ 0-C CNC の PMC (プログラマブル マシン コントローラー) ラダー ロジックに接続します。 PMC はマシンのシーケンス ロジックを実行します。
A16B-2203-0111 に障害が発生すると、入力読み取りと出力駆動の両方が停止します。PMC はマシン フィールド デバイスとの接続を失います。
0-TC ターニング センター I/O ボードの障害:FANUC 0-TC CNC 旋盤は、油圧チャッキングおよびクーラント機能に影響を与える PMC アラームを発生します。 A16B-2203-0111 C6 ボードが障害として識別されます。交換すると、80/56 マシン I/O がすべて復元されます。
0-MCコンパクトマシニングセンタ：パレット チェンジャーのない小型 CNC マシニング センターは C6 I/O 仕様を使用しています。80 個の入力と 56 個の出力が、C6 の容量内でスピンドル インターロック、ドア、冷却剤、軸ブレーキ信号を快適にカバーします。
Q1: C7 が利用できない場合、A16B-2203-0111 (C6) を A16B-2203-0110 (C7) の代わりにできますか?
PMC プログラムが 80 個以下の入力と 56 個以下の出力を使用する場合のみ。マシンの PMC プログラムが 81 ～ 104 DI または 57 ～ 72 DO の範囲の信号をアドレス指定している場合、それらの信号は C6 ボード上に存在しないため、PMC アラームが発生します。容量の低いボードを置き換える前に、PMC ラダーのドキュメントでマシンの I/O ポイントの使用状況を確認してください。
Q2: A16B-2203-0111 は、0-C だけでなくシリーズ 0-D コントロールでも動作しますか?
はい。 A16B-2203-01xx C シリーズ I/O ボードは、0-C と 0-D (および 0-F) 時代の両方の制御が確認されています。 DNC エレクトロニクスは、C7 (A16B-2203-0110) が 0-MD、0-TD、0-MF、0-TF 構成で動作することを確認しています。同じ互換性は、同じボード ファミリ内の C6 A16B-2203-0111 にも当てはまります。
Q3: A16B-2203-0111 にはどのようなコネクタが使用されていますか?
C6 ボードは、C7 (M18、M1、M20、M2、M19 を搭載) よりも実装されているコネクタ位置が少なくなっています。 C6 の 80/56 信号補数は、コネクタ アレイのサブセットを使用します。特定のマシン構成のシリーズ 0-C ハードウェア接続マニュアルで正確なコネクタ レイアウトを確認してください。
Q5: A16B-2203-0111 の交換には PMC プログラムの変更が必要ですか?
いいえ。PMC プログラムは、ボード固有の識別子ではなく、I/O アドレス番号を使用します。 A16B-2203-0111 を同じ C6 ボードに置き換えると、PMC プログラムを変更することなく I/O 通信が復元されます。
