| 起源の場所 | 日本 |
| ブランド名 | FANUC |
| 証明 | CE ROHS |
| モデル番号 | A16B-2203-0090 |

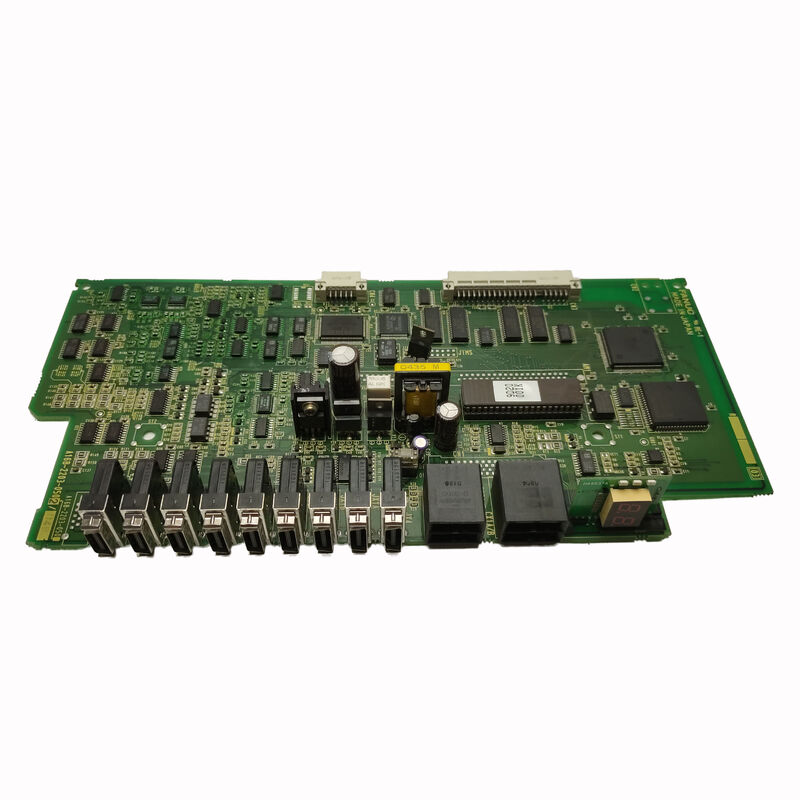

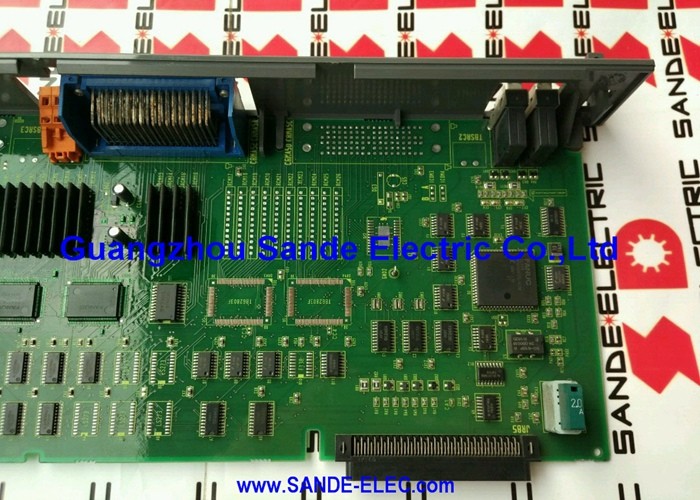

についてFANUC A16B-2203-0090FANUCのPCB名付けの中で,FANUCのロボット制御とロボットCNC統合製品ラインに関連したボードを識別するマーカーである"ROBO"の表記があります.
A16B-2203シリーズは,ロボットのコントローラ用の電源ボード (R-J3iBのA16B-2203-0370,R-30iA/R-30iBのA16B-2203-0910) のような,専門的な制御とインターフェースボードをカバーしています.軸制御とI/O拡張板,DeviceNetインターフェースボード (A16B-2203-0190),およびA16B-2203-0090のようなモニタリング/制御ボード. シリーズの各ボードは,より大きな制御システムアーキテクチャ内で特定の機能を果たします..
ROBOモニターPCBの役割は,メインCPUボードの役割とは異なります.
主CPUがCNCまたはロボットプログラムを実行し,伺服制御を管理し,PMC梯子を動かしている場合,モニターボードは,システムレベルの観察および制御機能を処理します システムが期待されるパラメータ内で動作していることを知るための電子機器の層接続されたモジュールと外部監視システムに状態を伝達し,機械停止障害になる前に保守介入を必要とする状態を表示します.
ロボットやロボット接続のCNCアプリケーションではシステム状態のモニタリングは,検出されていない障害の結果が,協調したロボットマシンセルを通じて急速に広がるので,特に重要になります..
安全回路が破損したロボットや 位置監視機能が故障したCNCが動作し続けると ツールの損傷,部品の破損,深刻な場合 セキュリティ事故.
モニターPCBはシステムの安全性のある検出層の一部です.機能停止するアラームを発生させるので システムが劣化状態で継続することを許すのではなく.
| パラメータ | 価値 |
|---|---|
| シリーズ | A16B-2203 |
| 機能 | ROBOモニター/システム制御PCB |
| 適用する | CNC + ロボット制御統合 |
| インディケーター | 複数のLED状態表示 |
| インターフェース | 複数のボードレベルのコネクター |
| ステータス | 製造者によって中止 |
| 原産地 | 日本 |
A16B-2203型ボードは,FANUCの部品カタログの中で機能的に最も多様なボードファミリーの一つです. The -2203 prefix identifies boards from a common era and physical standard in FANUC's PCB architecture — typically the Series 16/18 through early i-series generation — but the last four digits distinguish widely different functions:
-0090 (このボード):ROBOモニターPCB システム監視と制御 ロボット接続CNCアプリケーション
-0110:セルボ・アドオンまたはインターフェース・モジュール セルボ・制御拡張
-0190:DeviceNet I/F PCB ロボットコントローラのためのフィールドバス通信インターフェース
-0200:PLCインターフェイス PCB 機械のI/OとPLCの統合
-0291 さんグラフィック制御PCB 15/150シリーズのCNC向けディスプレイ処理
-0370: オーケーR-J3iBロボットの制御装置の電源ユニット
-0910:電源ユニット R-30iA/R-30iB ロボット制御装置
This diversity means that a part number in the A16B-2203 series tells you the board is from a specific FANUC hardware generation but says little about its function without looking at the last four digits.
代替品A16B-2203-0090の調達時正確な部品番号を使用することが不可欠です 表面的に似た番号を持つ他のA16B-2203変種は,異なる機能を持つまったく異なるボードです異なるコネクタと異なる設置要件
A16B-2203-0090の最も実用的な機能の1つは LED状態指示器の配列です.
FANUCの制御システム構造では個々のボードの診断LEDは,テスト機器を接続したり,CNCのソフトウェア診断画面にアクセスする前に,保守情報の最初のラインとして機能します.システム内のどの部分が健全で,どの部分が故障しているかを判断するために,個々のボードのLED状態を保守技術者が観察することができます.
ROBOモニターPCBのLEDは通常以下を表示します.
電源状態:板の内部電源レール (+5V,±15V) が仕様に沿っていることを確認する.システムに電源が入っているときの暗電源LEDは,ボードレベルの電源故障を示します.防護シューズが壊れたり 電源の痕跡が壊れたり
通信状況:パネルの他のモジュールとのデータリンクの状態を示す.システムが動作しているときに点滅したり消したりする通信LEDは,このパネルにあるバスの通信障害を表示します.受信モジュール背景に連結しています.
警報状態:パネルが監視する回路でエラー状態を検出したときに点灯する1つまたは複数のLED.固定または点滅する 制御装置の保守説明書に記載されている特定の故障コードと関連している.
このLED状態とCNCの操作パネルに表示されたアラームコードが組み合わせられ経験豊富なメンテナンスエンジニアがモジュールを取り外すか交換する前に特定のボードや回路の故障を特定できるようにする..
ROBOモニターPCBが故障すると,システムは通常,システム状態監視,モジュール間通信,または特定の安全監視回路に関連するカテゴリーでアラームコードを生成します.
診断における課題は,これらのアラームカテゴリーは,システム内の他の場所の故障によっても発生することがあり,モニターボードの故障を模倣することができます..
系統的な診断方法は:まず,電源電圧が板のコネクタで正しければよいことを確認し,その後,すべてのコネクタのマッピングが安全で,すべてのケーブルが適切に座っていることを確認します.
電源と接続が正常に確認され,アラームが持続する場合は,A16B-2203-0090を既知の良好なボード (利用可能な場合) と交換して,欠陥がボードで動いていることを確認します.欠陥が動いている場合,板が壊れていることが確認されました..
欠陥が残れば 問題はそのシステムにあるのです
Q1:CNCやロボットコントローラにあるアラームコードは,A16B-2203-0090が故障したと具体的に示すものですか?
特定のアラームコードは,ボードがインストールされているCNCまたはロボットコントローラ世代に依存します.
FANUCシリーズ16/18のCNCシステムでは,900シリーズ (DRAM対数,SRAM対数,300-400 シリーズの特定のモニター関連アラームがモニターボードの故障に関連している可能性があります..
ロボット制御器 (R-J2またはR-J3世代) は,モニター回路の故障に対してSRVO (サーボ) またはSYST (システム) カテゴリーのアラームを生成する.
特定のコントローラー世代のメンテナンスマニュアルを参照して,モニターボードの故障に関連したアラームコードを特定し,ボード上のLED状態と比較します.
Q2:A16B-2203-0090は修理可能ですか? それとも交換しかありませんか?
部品レベルでの修理は原則として可能である. 板は修復不能な複雑さではない. しかし,実用的な実行可能性は故障モードに依存する.障害は,故障した離散コンポーネント (電圧調節器)適切なSMD再処理機器で識別して置き換えることができ,修理が可能である.
障害がボードの多層の内部痕跡に損傷をもたらす場合 (電波発生または物理的な損傷による),修理は不可能なものになります.ほとんどの専門的なFANUC修理センターは,テストと,可能な限りA16B-2203シリーズボードの修理
交換サービス (失敗したボードの見返りに改造された試験ユニットを受信) は,この部分で最も一般的なサービス経路です.
Q3:A16B-2203-0090は,CNC専用マシンで使用されるのか,それともロボットによるアプリケーションだけですか?
"ROBO"という表記は,板の主要なアプリケーション文脈を表示します. FANUCのロボットコントローラーとロボットCNC統合製品ラインです.
しかし,ロボット調整機能を含むFANUC CNCシステム (ロボット軸制御を統合した多軸CNCシステムなど) もROBOファミリーのボードを使用している.
特定の機械の最終的な答えは,その機械の部品リストやハードウェア接続マニュアルに記載されています. A16B-2203-0090がその機械の構成の一部としてリストされている場合,機械が純粋なCNCであるかどうかにかかわらず,正しいボードですロボットやハイブリッドシステムです
Q4:A16B-2203-0090には LED インジケーターがいくつあり,その診断の意義は?
LED インジケーターの正確な数と表示は,ボードの修正によって異なりますが,A16B-2203シリーズモニターボードは,通常,電源状態,通信リンク状態,欠陥表示.
LEDの位置とその意味は,PCBの物理的なレイアウトを記述する制御機のメンテナンスマニュアル附属書に記載されています.
最も直接的に役立つLEDは,電力の良い指標です. システムに電気が加えられたときに電力のLEDが切れている場合は,ソフトウェア診断は必要ありません. 欠陥はボードの電源回路にあります.
Q5: システムが冷たいときに正常に動作するが,暖めた後にモニターボードのアラームを生成する.これは何を示唆するのか.
Temperature-dependent faults that appear after warm-up and clear when the system cools down point to a thermally marginal component on the board — typically an electrolytic capacitor with increased ESR at operating temperature熱いときに漏れやすい半導体接点や 熱膨張で開き冷たいときに閉じる微小裂け目を持つ溶接接接点です
この故障モードは,年老いたボードやESDストレスボードが信頼性の寿命の終わりに近づいているときの特徴です.
The temporary workaround (allowing the system to cool before restarting) is not a maintenance solution — the board should be replaced before the thermally-induced fault becomes permanent and causes unplanned downtime in production.
