| 起源の場所 | 日本 |
| ブランド名 | FANUC |
| 証明 | CE RoHS |
| モデル番号 | A16B-2203-0031 |

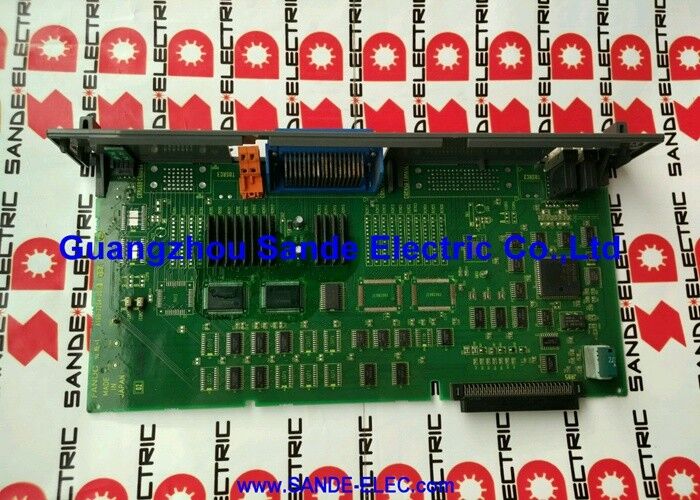

FANUC シリーズ 16 CNC は、スロットベースの拡張アーキテクチャを使用しています。 CNC コントロール ユニットには、メイン CPU ボードの外に、特定のハードウェア拡張に対応する指定されたオプション カード スロットがあります。 「オプション 2」スロットには、軸拡張ボード (メイン ボードが提供するものを超えてサーボ軸チャネルを追加するカード) が取り付けられます。
A16B-2203-0031 は、このオプション 2 スロットに 4 つの追加軸チャネルを埋め込みます。基本のシリーズ 16 メイン ボードは、主軸 (標準的なマシニング センターまたはターニング センターでは通常 3 ～ 4 軸) を処理します。ロータリーテーブル、追加のスピンドル、パレットチェンジャ軸、または専用ツールマガジン軸を備えた機械など、アプリケーションがより多くの要求を必要とする場合、A16B-2203-0031 はそれらを制御するためのサーボチャネルを提供します。
| パラメータ | 価値 |
|---|---|
| ボードの種類 | オプション2軸増設 |
| 追加軸 | 4 |
| サブCPU | 含まれていない |
| サーボモジュール | A20B-2902-0070 |
| 互換性がある | ファナックシリーズ16 |
| LEDディスプレイ | アラームとステータス |
A16B-2203-0031 は、非サブ CPU バリアントオプション 2 ボードの。これは、追加の 4 軸のすべての軸制御計算がシリーズ 16 のメイン CPU によって実行されることを意味します。これらの拡張された軸専用の別個の処理ユニットはありません。
追加の 4 つの軸が適度な速度で動作し、最も要求の厳しいリアルタイム処理特性を必要としないマシンの場合、メイン CPU はパフォーマンスを低下させることなく追加の計算負荷を処理します。より単純な追加軸 (ロータリー テーブル、パレット インデクサー、ツール マガジン ドライブ) は通常、このカテゴリに分類されます。
これは、追加軸の独立した処理を必要とするシリーズ 18 アプリケーション専用の専用サブ CPU を含む A16B-2203-0033 とは対照的です。
A16B-2203-0031 のフロント パネルには、LED アラームとステータス表示が搭載されています。 FANUC シリーズ 16/18 制御アーキテクチャでは、これらの LED インジケータは次の機能を提供します。
電源投入シーケンスの表示:LED パターンは、CNC の起動シーケンス中に定義された状態を通じて変化します。停止したパターンまたは不正なパターンは、起動障害の原因をオプション 2 ボードに特定するのに役立ちます。
アラーム表示:追加軸の 1 つでサーボ アラームが発生すると、オプション 2 ボードの LED がボード レベルで最初に目に見えるアラーム インジケーターを表示します。これは、CNC オペレータ ディスプレイにアクセスせずに軸アラームを診断する場合に役立ちます。
4軸マシニングセンタ増設：FANUC シリーズ 16 MB マシニング センターには、回転割出しテーブルの 5 軸目が必要です。 A16B-2203-0031 オプション 2 ボードがオプション 2 スロットに取り付けられ、サーボ モジュール A20B-2902-0070 が取り付けられ、パラメータがリロードされます。 5 番目の軸が CNC で使用できるようになります。
オプション 2 ボード障害後の交換:A16B-2203-0031 がインストールされたマシニング センターは、特に追加軸チャネルでアラームを発生します。主軸チャネルは機能を維持しており、オプション 2 のボード障害と一致します。交換すると追加軸動作が復活します。
Q1: A16B-2203-0031 は、A20B-2902-0070 サーボモジュールなしで取り付けることはできますか?
A20B-2902-0070 は、A16B-2203-0031 オプション 2 ボードに接続するサーボ制御モジュールです。サーボ モジュールは、追加軸のサーボ ループ処理を提供します。これがないと、追加の軸チャネルは機能できません。 A16B-2203-0031を注文する際は、サーボモジュールも必要かどうか、または既存のA20B-2902-0070をオリジナルボードから移植できるかどうかを確認してください。
Q2: A16B-2203-0031 をインストールした後、すべてのパラメータとプログラムを再ロードする必要があるのはなぜですか?
CNC-Shopping は、インストールにパラメータとプログラムのリロードが必要であることを確認します。新しいオプション 2 ボードが取り付けられると、CNC の SRAM メモリはハードウェア構成が変更されたことを認識します。システムは起動時にハードウェア検出を実行します。保存されている構成データと検出されたハードウェアが一致しないと、CNC が正しく初期化されない可能性があります。パラメータを再ロードすると、CNC が新しい追加軸を認識し、正しく構成されます。
Q3: A16B-2203-0031 が取り付けられたシリーズ 16 CNC の最大合計軸数は何ですか?
シリーズ 16 の基本システムは、メインボードで 4 軸をサポートします。 4 つの追加軸を備えた A16B-2203-0031 オプション 2 ボードを追加すると、合計 8 つの制御軸が追加されます。これは、シリーズ 16 の対象アプリケーション範囲で最も複雑な工作機械構成をカバーします。 CNC の特定のシリーズおよびモデルのドキュメントから、最大構成軸数を確認してください。
Q4: A16B-2203-0031 はシリーズ 18 CNC システムと互換性がありますか?
シリーズ 16 のサブ CPU なしバージョン。 4 つの追加軸を必要とするシリーズ 18 アプリケーションの場合、A16B-2203-0033 (サブ CPU 付き) が適切なボードです。シリーズ 16 および 18 は、異なるオプション 2 ボード バリアントを使用します。注文する前に、特定の CNC に該当するボードを確認してください。
Q5: A16B-2203-0031 オプション 2 ボードの障害を示すアラームは何ですか?
主軸チャネルが正常に動作し続けている間に、特に追加軸チャネル (構成に応じて 5 番目から 8 番目の軸) に影響を及ぼすアラームは、オプション 2 のボード障害の特徴です。軸アラーム、追加軸のみのサーボ通信エラー、またはオプション 2 スロットを指す起動アラームは診断インジケータです。アラーム コードとメンテナンス マニュアルのシリーズ 16 ハードウェア アラーム リファレンスを相互参照してください。
