| 起源の場所 | 日本 |
| ブランド名 | FANUC |
| 証明 | CE ROHS |
| モデル番号 | A16B-2203-0020 |
部品番号: A16B-2203-0020
メーカー: FANUC株式会社 (日本)
製品タイプ:サーボ軸インターフェイスPCB — タイプB (シリアル)
互換性のあるCNCシステム: FANUC Series 0, Series 0-C (0-TD, 0-TTD, 0-MD)

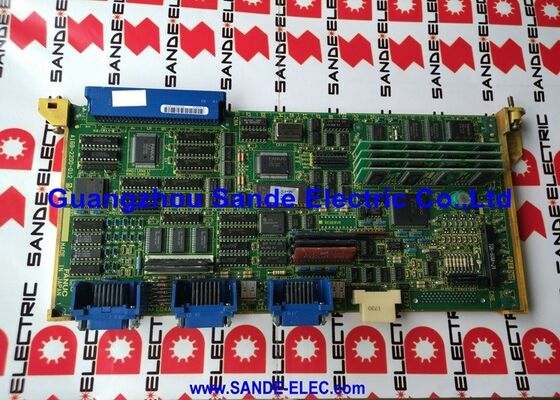

A16B-2203-0020は、FANUC Series 0および0-C CNCファミリー向けのFANUC 32ビットシリアル軸インターフェイスプリント基板です。特に、旋盤 (0-TD, 0-TTD) およびマシニングセンタ (0-MD) の制御バリアントで使用されるタイプBインターフェイス構成です。
このボードは、タイプA構成とは異なり、モーターエンコーダーのフィードバックをサーボアンプを経由せず、直接CNC制御ボードにルーティングするタイプBシリアルインターフェイスを備えた3軸または4軸サーボ制御を提供します。
このボードの32ビットアーキテクチャは、0-Cファミリーにおける後期世代のデジタルシリアル軸カードとして位置づけられています。アルファサーボアンプとの高速シリアル通信を処理し、各軸のフォローエラーを計算し、各CNC補間サイクルで速度コマンドを更新します。
タイプBエンコーダーフィードバックパスは、アンプを介した推測位置ではなく、モーターからの直接的な位置情報をCNCに提供します。これは、最高の位置決め精度が必要とされるアプリケーションで好まれました。
FANUCはA16B-2203-0020の生産を中止しましたが、このボードは現在も生産サービスで稼働している多数のFANUC 0-C/0-TD/0-MD機械の継続的な運用にとって依然として重要です。
これらの機械は、適切にメンテナンスされていれば、数十年にわたってその精度能力を維持するため、信頼性の高いスペアパーツが不可欠です。
| パラメータ | 値 |
|---|---|
| 部品番号 | A16B-2203-0020 |
| メーカー | FANUC株式会社 |
| 製品タイプ | サーボ軸インターフェイスPCB — タイプB |
| 互換性のあるシステム | FANUC Series 0, 0-C (0-TD, 0-TTD, 0-MD) |
| 軸数 | 3軸または4軸 |
| インターフェイスタイプ | タイプB (エンコーダーフィードバックはCNCへ直接) |
| CPUアーキテクチャ | 32ビット |
| アンプ互換性 | FANUC Alphaシリーズ (タイプBインターフェイス) |
| 生産状況 | メーカーにより生産中止 |
| 原産国 | 日本 |
このボードのタイプB指定は、位置フィードバックがCNC制御にどのように到達するかを定義します。タイプBアーキテクチャでは、モーターエンコーダーフィードバックケーブルは、サーボモーターに取り付けられたエンコーダーから、CNC制御の軸ボードに直接戻ります。
A16B-2203-0020は、このフィードバックを直接受信し、CNCにサイクルごとに実際のモーターシャフト位置を提供します。
これは、フィードバックがCNCに到達する前にアルファアンプユニットを通過するタイプAとは対照的です。
どちらのアプローチも高精度なサーボ制御を実現しますが、タイプBの直接フィードバックパスは、CNC制御へのケーブル配線がより実用的であったり、工作機械メーカーの設計が直接フィードバックトポロジーを好んだりするアプリケーションで選択されました。
保守エンジニアにとって、実用的な意味合いは、タイプAとタイプBの軸ボードは交換可能ではないということです。
エンコーダーケーブルがCNCに直接配線されているタイプB操作用に設計された機械は、A16B-2203-0020 (またはそのタイプB相当品) を必要とし、フィードバック回路の大幅な配線変更なしにタイプAボードを使用することはできません。
0-TD指定は、旋盤・ターニングマシン用に構成されたFANUC Series 0-C制御を識別します。
0-MDはマシニングセンタ構成を識別します。A16B-2203-0020は、タイプBエンコーダーインターフェイスが指定された両方のアプリケーション分野で使用されました。
旋盤では、このボードは通常、2つのリニア軸 (ZおよびX) を制御し、多くの構成ではライブツーリング作業でのスピンドル位置決め用のC軸を制御します。
4軸構成のマシニングセンタでは、X、Y、Z、およびロータリーテーブルまたはB軸を提供します。
0-TTD構成 (デュアルパス旋盤) では、ボードの3/4軸容量は、ツインタレットマシンの完全なパスの1つをカバーします。
A16B-2203-0020はFANUCによって生産中止されており、FANUCの標準的な新製品販売チャネルからは入手できません。交換品は、専門のCNCスペアパーツアフターマーケットから入手可能です。
注文時には、交換用ボードが特定の機械制御バリアント (0-TD、0-TTD、または0-MD) に対して正しいバージョンであることを確認してください。制御タイプ間にはわずかなバリエーションが存在する場合があります。
疑わしい軸ボードを交換する前に、問題を体系的に検証してください。
モーターからCNCまでのフィードバックケーブルの導通を確認してください。アルファアンプがレディ信号を生成していることを確認してください。
CNCパラメータで軸割り当てをスワップして、報告された軸1の障害がパラメータ変更とともに移動するかどうか (制御ボードまたはパラメータの問題を示唆)、または元の物理軸に残るかどうか (アンプ、モーター、またはフィードバックケーブルの障害を示唆) を判断してください。
Q1: 0-TD機械でZ軸のみにサーボアラームが表示されます。アルファアンプのレディライトは点灯しています。A16B-2203-0020が原因ですか？
アンプのレディライトが確認された状態での単軸アラームは、モーターエンコーダーとCNC間のフィードバック回路、軸ボードのZ軸チャネル、またはそのチャネルのアンプとの軸ボードの通信に障害を絞り込みます。
まずエンコーダーフィードバックケーブルを確認してください。モーターエンコーダーと軸ボードの両方のコネクタで、ピンの損傷、腐食、または配線問題を点検してください。
ケーブルに問題がない場合は、A16B-2203-0020のZ軸チャネルが疑わしいです。
Q2: タイプBのA16B-2203-0020ボードを、タイプBが入手できない場合にA16B-2200-0390タイプAボードで代用できますか？
いいえ、大幅なハードウェア変更なしではできません。タイプBとタイプAボードはエンコーダーフィードバックのルーティングが異なります。タイプB機械では、エンコーダーフィードバックケーブルが軸ボードコネクタに直接配線されています。
タイプA機械では、フィードバックはアルファアンプを介してルーティングされます。
機械のフィードバック回路を配線し直さずにボードタイプを交換すると、エンコーダーフィードバックが接続されていないか、誤って接続された状態になり、軸障害が発生します。正しいボードタイプを使用する必要があります。
Q3: A16B-2203-0020は生産中止と記載されています。このボードのアフターマーケットサポートはどのくらい利用可能ですか？
FANUC 0-C/0-TD機械の設置ベースは大きく、専門のCNC修理会社は今後長年にわたりこれらのボードをサポートし続けるでしょう。これらは新品製造ではなく、修理・再生されるため、供給は工場生産スケジュールに依存しません。
より関連性の高い制約は、ボードレベルの修理で使用される特定のコンポーネントの入手可能性です。
コンポーネントレベルの障害で故障したボードは、重要なICおよび受動部品が入手可能である限り、修理可能であり続けます。
ほとんどの0-C時代のボードでは、これは現在から少なくとも10〜15年は延長されます。
Q4: A16B-2203-0020を交換した後、すべての軸は正しくホームしますが、高速ラピッド移動中に位置エラーアラームが表示されます。何をチェックすべきですか？
ボード交換後のラピッド移動中の位置エラーアラームは、軸ボードのサーボパラメータと交換ボードのハードウェア特性との不一致、またはサーボループゲインの設定ミスを示唆する可能性があります。
サーボパラメータを確認してください。特に位置エラーリミット (通常はCNCメンテナンスメニューの下のサーボパラメータ画面で設定されます)。古いボードで正しく設定されていた場合、交換用ボードにも同じパラメータが存在することを確認してください。
速度でのエンコーダーフィードバックケーブルの完全性も確認してください。断続的なフィードバックの中断は、動的な条件下でのみ現れる位置エラーを引き起こします。
Q5: 機械は0-TTD (デュアルパス旋盤) です。A16B-2203-0020は1つのパスをカバーします。2番目のパスにもう1つの同一のボードが必要ですか？
はい。デュアルパス0-TTD構成では、各パスに1つずつ、2つの軸ボードが必要です。各A16B-2203-0020ボードは、それぞれの軸を独立して制御します。
通常、2つのボードは同じ部品番号ですが、それぞれの軸割り当てを管理するためにCNCパラメータを介して異なる構成が設定されています。
一方のパスが故障し、もう一方が正常に動作する場合、故障したパスの軸ボードのみを交換する必要があります。
